รายละเอียดสินค้า:
|
| การรับรอง: | ซีเอ็มซี, CE, ISO 9001, ISO 45001, ISO 14001 | ช่วงแรงบิดคงที่: | 0-3000 รอบต่อนาที |
|---|---|---|---|
| ช่วงพลังงานคงที่: | 3,000-10,000 รอบต่อนาที | การรับประกัน: | 1 ปี |
| ความเร็วในการทำงานสูงสุด: | 10,000 รอบต่อนาที | แรงบิดสูงสุด: | 95Nm |
| กำลังไฟพิกัด: | 30KW | ช่วงการวัด: | 0-500 นิวตันเมตร |
| น้ำหนัก: | 1,000กก | แรงดันไฟฟ้าที่ได้รับการจัดอันดับ: | 380V |
| พิมพ์: | ไดนาโมมิเตอร์ไฟฟ้า |

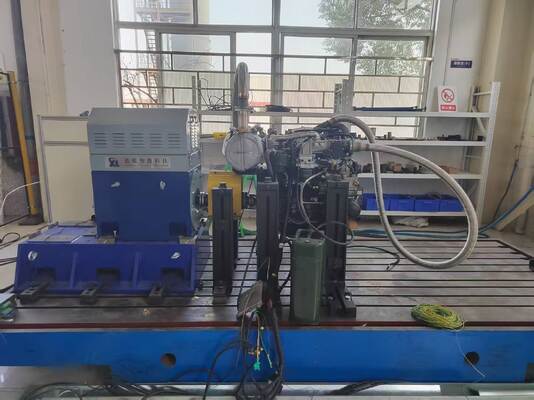

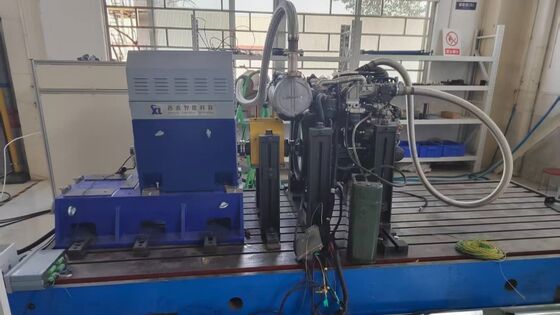

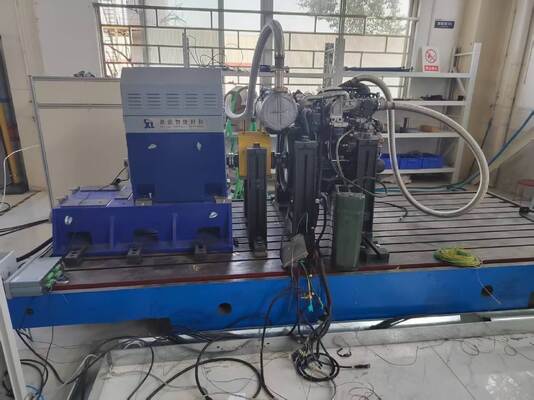

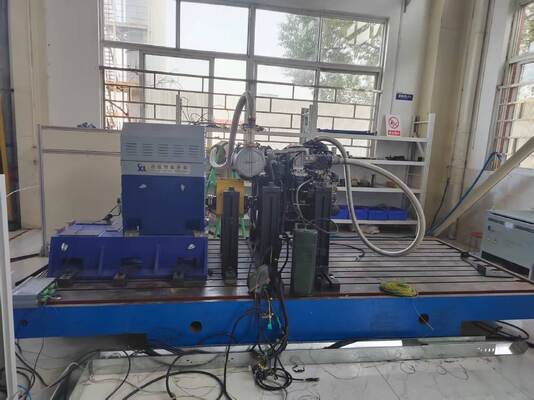

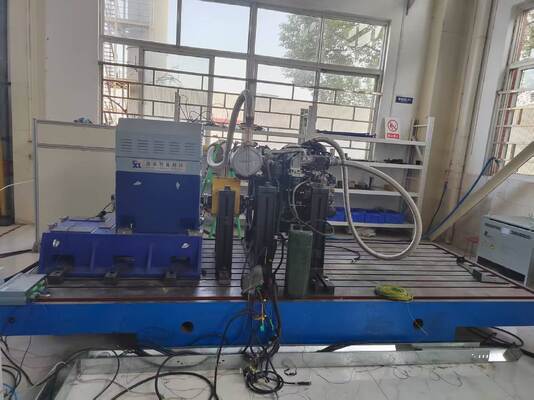

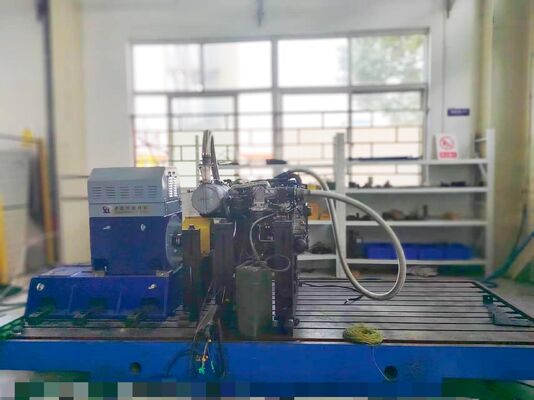

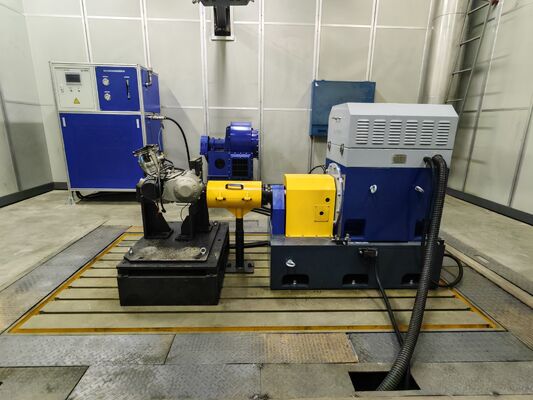

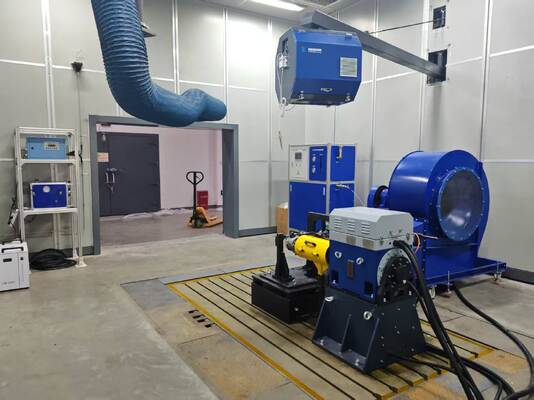

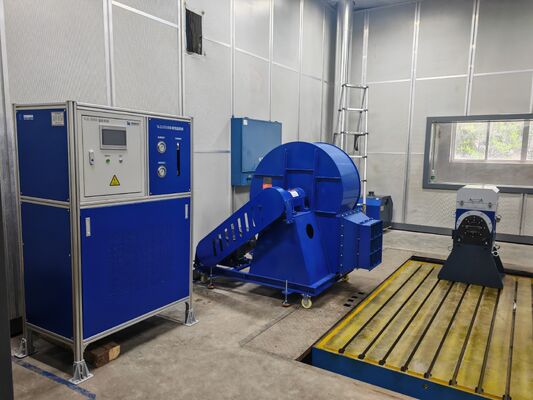

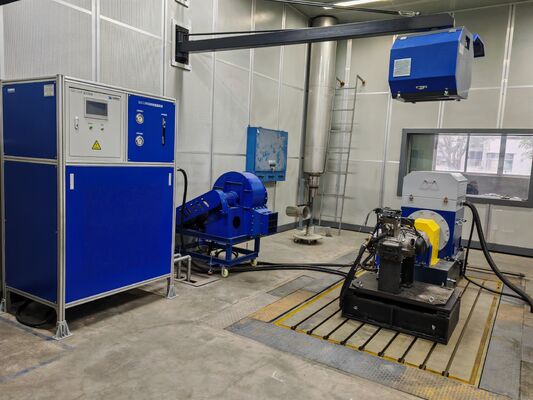

SSCG30-3000/10000 เครื่องยนต์อากาศยานไร้คนขับขนาดเล็กและขนาดกลางกำลังสูง 30kW เครื่องทดสอบไดนาโมมิเตอร์ระบบแท่นทดสอบ
1.คำอธิบายส่วนประกอบระบบแท่นทดสอบเครื่องยนต์อากาศยานไร้คนขับขนาดเล็กและขนาดกลางกำลังสูง 30kW SSCG30-3000/10000
เครื่องทดสอบเครื่องยนต์อากาศยานไร้คนขับ (UAV) SSCG30-3000/10000 กำลัง 30kW เป็นระบบทดสอบความแม่นยำสูงสำหรับการพัฒนาและตรวจสอบเครื่องยนต์ UAV เกรดอุตสาหกรรมขนาดเล็กและขนาดกลางที่มีความทนทานยาวนาน ระบบนี้รวมไดนาโมมิเตอร์ไฟฟ้าความแม่นยำสูง ระบบวัดและควบคุมแบบโมดูลาร์ และระบบเก็บข้อมูลหลายช่องสัญญาณ เพื่อประเมินตัวชี้วัดประสิทธิภาพหลัก เช่น แรงบิด ความเร็ว กำลัง และอัตราสิ้นเปลืองเชื้อเพลิงของเครื่องยนต์ลูกสูบ โรเตอร์ และเทอร์โบชาร์ฟ/เทอร์โบพร็อพขนาดเล็กคลาส 30kW อย่างครอบคลุม
| ชื่อส่วนประกอบ | พารามิเตอร์ข้อมูลจำเพาะหลัก | ยี่ห้อ |
| ไดนาโมมิเตอร์ไฟฟ้า SSCG30-3000/10000 | กำลัง 30kW, ความเร็วพิกัด 3000 รอบต่อนาที, ความเร็วสูงสุด 10000 รอบต่อนาที, แรงบิดพิกัด 95Nm, ช่วงแรงบิดคงที่ 0-3000 รอบต่อนาที, ช่วงกำลังคงที่ 3000-10000 รอบต่อนาที, ระบายความร้อนด้วยอากาศ | Seelong |
| หน้าแปลนแรงบิด | 0-200Nm, ความแม่นยำ: 0.05% FS | HBM |
| ระบบอินเวอร์เตอร์ความถี่แปรผัน | ABB ACS880 series, พร้อมเทคโนโลยีการควบคุมแรงบิดโดยตรง, 30kW, แรงดันไฟฟ้าอินพุต AC สามเฟส 380V±10%, พร้อมการป้องกันหลายชั้นต่อการโอเวอร์โหลด แรงดันเกิน และความร้อนสูงเกิน | ABB |
| ระบบวัดและควบคุม XLE-2000 | คอมพิวเตอร์อุตสาหกรรม: IPC710; CPU: Intel Core I7; หน่วยความจำ: 32G DDR4; ฮาร์ดไดรฟ์: 1T SSD; ติดตั้งซอฟต์แวร์ระบบวัดและควบคุม XLE-2000 ล่วงหน้า (รองรับการเก็บข้อมูลแบบเรียลไทม์ การวิเคราะห์กราฟ การสร้างรายงาน) | Seelong |
| ระบบเก็บข้อมูล | ประกอบด้วยโมดูลเก็บข้อมูลอุณหภูมิต่ำ (6 ช่อง), โมดูลเก็บข้อมูลอุณหภูมิสูง (8 ช่อง), โมดูลเก็บข้อมูลแบบอนาล็อก (8 ช่อง), เซ็นเซอร์เก็บข้อมูลอุณหภูมิต่ำ (PT100), เซ็นเซอร์อุณหภูมิสูง, เซ็นเซอร์วัดแรงดัน, เซ็นเซอร์วัดความกดอากาศ, เซ็นเซอร์วัดอุณหภูมิและความชื้น, กล่องเก็บข้อมูล ฯลฯ | Seelong |
| เซอร์โวแอคทูเอเตอร์คันเร่ง | ประสิทธิภาพ: แรงขับเคลื่อน 150N, ระยะชัก 120 มม.; การจำลองคันเร่งอิเล็กทรอนิกส์: คู่ 0-2.5V/5V | Seelong |
| เครื่องวัดอัตราสิ้นเปลืองเชื้อเพลิง | แบบชั่งน้ำหนัก, ช่วงการวัด: 2-15 กก./ชม., ความแม่นยำ: 0.2% FS | Seelong |
| พัดลมความถี่แปรผันแบบแรงเหวี่ยงหนีศูนย์กลาง | สำหรับระบายความร้อนชิ้นงานทดสอบ; กำลัง: 15KW | Seelong |
| อุปกรณ์เสริม - ข้อต่อ | ความแข็งแกร่งสูงและประเภทที่ปรับให้เข้ากับความเร็วสูง | Seelong |
| อุปกรณ์เสริม - ขายึดมอเตอร์ | ขายึดมอเตอร์รูปตัว L แบบกำหนดเองที่ไม่ใช่มาตรฐาน | Seelong |
| อุปกรณ์เสริม - แผ่นเหล็กหล่อ | วัสดุ: HT300; ความแข็งแกร่งสูง การสั่นสะเทือนต่ำ ความเสถียรสูง | Seelong |
| อุปกรณ์เสริม - โช้คอัพ | โช้คอัพสปริงช่วยลดการสั่นสะเทือนได้อย่างมีประสิทธิภาพและรับประกันความเสถียรที่ความเร็วสูง | Seelong |
| พารามิเตอร์ | ค่า |
| รุ่น | SSCG30-3000/10000 |
| กำลังพิกัด | 30kW |
| ความเร็วพิกัด | 3000 รอบต่อนาที |
| แรงบิดพิกัด | 95Nm |
| ความเร็วสูงสุด | 10000 รอบต่อนาที |
| ช่วงแรงบิดคงที่ | 0-3000 รอบต่อนาที |
| ช่วงกำลังคงที่ | 3000-10000 รอบต่อนาที |
| วิธีการระบายความร้อน | ระบายความร้อนด้วยอากาศ |
| ระดับการป้องกัน | IP54 |
| ความสามารถในการโอเวอร์โหลด | กำลังพิกัด 150% |
| ความแม่นยำในการวัดแรงบิด | 0.05%FS |
| ความแม่นยำในการวัดความเร็ว | ±1rpm |
1) แพลตฟอร์มทดสอบความแม่นยำสูงน้ำหนักเบา
ปรับให้เหมาะสมกับช่วงและการตอบสนองแบบไดนามิกของเครื่องยนต์โดรนขนาดเล็กและขนาดกลาง พร้อมเซ็นเซอร์ความแม่นยำสูง 0.2% FS และการควบคุมแบบวงปิด PID ความผันผวนของความเร็ว < ±0.1%, ความสอดคล้องของข้อมูลที่ยอดเยี่ยม
2) ครอบคลุมความเร็วที่กว้างสำหรับทุกสภาวะการทำงาน
ช่วงความเร็วที่กว้าง 0-10,000 RPM, การสลับระหว่างโหมดแรงบิดคงที่และกำลังคงที่ได้อย่างราบรื่น, ครอบคลุมสภาวะการบินจริงได้อย่างสมบูรณ์แบบ เช่น การสตาร์ท การบินคงที่ การไต่ระดับ การรับน้ำหนักเต็ม ฯลฯ
3) การทำงานสี่ควอดแรนท์พร้อมการป้อนกลับพลังงาน
รองรับการทำงานแบบสองโหมดไฟฟ้า/การผลิตไฟฟ้า, พลังงานทดสอบสามารถเชื่อมต่อกับกริดเพื่อเรียกคืน, ลดการใช้พลังงานและต้นทุนการดำเนินงานได้อย่างมาก
4) ความเร็วสูง เสถียร และเชื่อถือได้
การป้องกันความปลอดภัยหลายชั้น + การออกแบบลดแรงสั่นสะเทือนและเสียงรบกวนช่วยให้การทำงานราบรื่นที่ 10,000 RPM, เหมาะสำหรับการทดสอบความทนทานระยะยาว
5) โมดูลาร์ ติดตั้งง่าย และปรับตัวได้สูง
กะทัดรัดและติดตั้งง่าย, สามารถปรับให้เข้ากับเครื่องยนต์โดรนขนาดเล็กและขนาดกลางได้หลากหลายอย่างรวดเร็ว, เพิ่มประสิทธิภาพการวิจัยและพัฒนาและการทดสอบได้อย่างมาก
1) การทดสอบประสิทธิภาพและการสอบเทียบเครื่องยนต์สำหรับอากาศยานไร้คนขับปีกตรึง/หลายโรเตอร์ระยะยาวขนาดเล็กและขนาดกลาง
2) การพัฒนาและการตรวจสอบประสิทธิภาพของเครื่องยนต์ลูกสูบและโรเตอร์คลาส 30kW
3) การทดสอบระบบกำลังสำหรับอากาศยานเบาและการบินระดับต่ำอากาศยานไร้คนขับสอดแนม
4) การทดสอบระบบพลังงานสำหรับอากาศยานไร้คนขับไฮบริดขนาดเล็กและขนาดกลาง
5) การสอบเทียบประสิทธิภาพและการทดสอบคุณลักษณะของมอเตอร์ความเร็วสูงในอุตสาหกรรม
| รุ่น | กำลัง (KW) | แรงบิด (Nm) | ความเร็วพิกัด (รอบต่อนาที) | ความเร็วสูงสุด (รอบต่อนาที) | ช่วงแรงบิดคงที่ (รอบต่อนาที) | ช่วงกำลังคงที่ (รอบต่อนาที) | ความแม่นยำในการวัดแรงบิด (%FS) |
| SSCG30-3000/10000 | 30 | 95 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05/0.1/0.2 |
| SSCG45-3000/10000 | 45 | 143 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05/0.1/0.2 |
| SSCG60-3000/10000 | 60 | 191 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05/0.1/0.2 |
| SSCG75-3000/10000 | 75 | 238 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05/0.1/0.2 |
| SSCG90-3000/10000 | 90 | 286 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05/0.1/0.2 |
| SSCG110-3000/10000 | 110 | 350 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05/0.1/0.2 |
| SSCG132-3000/10000 | 132 | 420 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05/0.1/0.2 |
| SSCG160-3000/10000 | 160 | 509 | 3000 | 10000 | 0-3000 | 3000-10000 | 0.05/0.1/0.2 |
| SSCG200-3000/8000 | 200 | 637 | 3000 | 8000 | 0-3000 | 3000-8000 | 0.05/0.1/0.2 |
| SSCG250-3000/8000 | 250 | 796 | 3000 | 8000 | 0-3000 | 3000-8000 | 0.05/0.1/0.2 |
| SSCG300-3000/7500 | 300 | 955 | 3000 | 7500 | 0-3000 | 3000-7500 | 0.05/0.1/0.2 |
| SSCG350-3000/7500 | 350 | 1114 | 3000 | 7500 | 0-3000 | 3000-7500 | 0.05/0.1/0.2 |
| SSCG400-3000/7500 | 400 | 1273 | 3000 | 7500 | 0-3000 | 3000-7500 | 0.05/0.1/0.2 |
รองรับบริการที่กำหนดเอง: ช่วงความเร็ว, ช่วงแรงบิด, ฟังก์ชันซอฟต์แวร์ทดสอบ, และโซลูชันการปรับสภาพแวดล้อมพิเศษสามารถปรับแต่งได้ตามความต้องการ
7. การจัดส่งและการสนับสนุนหลังการขาย
บริการจัดส่ง
1) รุ่นมาตรฐาน: จัดส่งภายใน 90 วัน (รวมถึงการทดสอบก่อนจัดส่งเพื่อให้แน่ใจว่าติดตั้งได้รวดเร็วเมื่อถึงที่หมาย)
2) รุ่นที่กำหนดเอง: จัดส่งใน 90-120 วัน, ครอบคลุมโลจิสติกส์ระหว่างประเทศและการกระจายสินค้าไปยังภูมิภาคหลักทั่วโลก รวมถึงยุโรป อเมริกา เอเชียตะวันออกเฉียงใต้ และตะวันออกกลาง (มีตัวเลือกการขนส่งทางทะเล/ทางบก, รวมถึงการบรรจุภัณฑ์ที่ปลอดภัยและการบำบัดป้องกันความชื้นและสนิม)
3) บริการสนับสนุน: เราจัดเตรียมเอกสารรับรอง CE และ ISO ที่สมบูรณ์และใบรับรองแหล่งกำเนิดสินค้า, และผู้เชี่ยวชาญด้านโลจิสติกส์เฉพาะจะติดตามตลอดกระบวนการเพื่อช่วยในการผ่านพิธีการศุลกากรและรับประกันการจัดส่งอุปกรณ์ขนาดใหญ่ไปยังไซต์งานอย่างปลอดภัยและทันเวลา
การสนับสนุนหลังการขาย
1) การรับประกัน: รับประกัน 1 ปีสำหรับส่วนประกอบหลัก (ไดนาโมมิเตอร์, หน้าแปลนแรงบิด), การบำรุงรักษาตลอดอายุการใช้งาน; บริการแก้ไขปัญหาและซ่อมแซมฟรีในช่วงระยะเวลาการรับประกัน, ไม่รวมความเสียหายที่เกิดจากความผิดพลาดของมนุษย์
2) การสนับสนุนทางเทคนิค: บริการสองภาษา (อังกฤษและจีน) ตลอด 24 ชั่วโมงทุกวัน, เวลาตอบสนอง ≤ 4 ชั่วโมง
3) บริการติดตั้ง, การทดสอบการทำงาน, และการฝึกอบรม: ผู้ใช้มีหน้าที่รับผิดชอบในการติดตั้งพื้นฐาน ณ สถานที่ติดตั้ง Seelong จะส่งช่างเทคนิคมืออาชีพสองคนมาให้คำแนะนำ ณ สถานที่ติดตั้ง (รวมถึงการวางตำแหน่งอุปกรณ์และการสอบเทียบ, และข้อกำหนดการเชื่อมต่อท่อ/สาย); การทดสอบการทำงานของอุปกรณ์จะดำเนินการโดยเราทั้งหมด (รวมถึงการทดสอบเปิดเครื่อง การสอบเทียบพารามิเตอร์ และการทดสอบการเชื่อมโยงระบบ); จะมีการฝึกอบรมการใช้งานอย่างมืออาชีพฟรี 3 วัน (ครอบคลุมการใช้งานอุปกรณ์ การตั้งค่าพารามิเตอร์ การบำรุงรักษาประจำวัน และการแก้ไขปัญหา) เพื่อให้แน่ใจว่าผู้ปฏิบัติงานมีความชำนาญในการใช้อุปกรณ์ขนาดใหญ่
4) บริการระยะไกล: รองรับการดีบักระยะไกลผ่านคอมพิวเตอร์, การอัปเกรดระบบ, และคำแนะนำการกำหนดค่าโซลูชันแบบโมดูลาร์, แก้ไขปัญหาทางเทคนิคระหว่างการใช้งานได้อย่างรวดเร็วและลดการสูญเสียเวลาหยุดทำงานให้น้อยที่สุด
8. คำถามที่พบบ่อย
ถาม: ปริมาณการสั่งซื้อขั้นต่ำสำหรับการร่วมมือของเราคือเท่าใด?
ตอบ: เราสนับสนุนคำสั่งทดลองขนาดเล็ก 1 ชิ้นสำหรับผลิตภัณฑ์ที่มีในสต็อก
ถาม: ฉันจะเรียนรู้เพิ่มเติมเกี่ยวกับผลิตภัณฑ์ได้อย่างไร?
ตอบ: โปรดฝากอีเมลของคุณไว้ แล้วเราจะส่งแคตตาล็อกอิเล็กทรอนิกส์ให้คุณ
ถาม: เงื่อนไขการชำระเงินของคุณคืออะไร?
ตอบ: โดยปกติ 40% เงินฝาก T/T, ชำระเต็มจำนวนก่อนจัดส่ง
ถาม: ระยะเวลารอคอยสำหรับคำสั่งซื้อของฉันคือเท่าใด?
ตอบ: รอบการผลิตไดนาโมมิเตอร์คือ 6-8 สัปดาห์, รอบการผลิตเซ็นเซอร์คือ 2-3 สัปดาห์, ผลิตภัณฑ์อื่นๆ โปรดติดต่อเรา
ถาม: เราจะได้รับโซลูชันโดยรวมของแท่นทดสอบได้อย่างไร?
ตอบ: ฝากอีเมลของคุณไว้, เจ้าหน้าที่เทคนิคของเราจะสื่อสารกับคุณเกี่ยวกับแผนโดยละเอียด
ถาม: ฉันสามารถมาเยี่ยมชมโรงงานของคุณได้หรือไม่?
ตอบ: แน่นอน, คุณยินดีเสมอที่จะมาเยี่ยมชม
