รายละเอียดสินค้า:
|
| ช่วงความเร็ว: | 4,000-15,000 รอบต่อนาที | แรงดันไฟฟ้าที่ได้รับการจัดอันดับ: | 380V ± 10% 50Hz |
|---|---|---|---|
| แรงบิดสูงสุด: | 382 นิวตันเมตร | ช่วงแรงบิดคงที่: | 0-4000 รอบต่อนาที |
| ช่วงพลังงานคงที่: | 4,000-15,000 รอบต่อนาที | คุณสมบัติด้านความปลอดภัย: | การป้องกันกระแสเกิน แรงดันไฟเกิน และความร้อนเกิน |
| กำลังไฟพิกัด: | 160KW | อุณหภูมิในการทำงาน: | -10°ซ ถึง 45°ซ |
| วิธีการทำความเย็น: | ระบายความร้อนด้วยอากาศ |

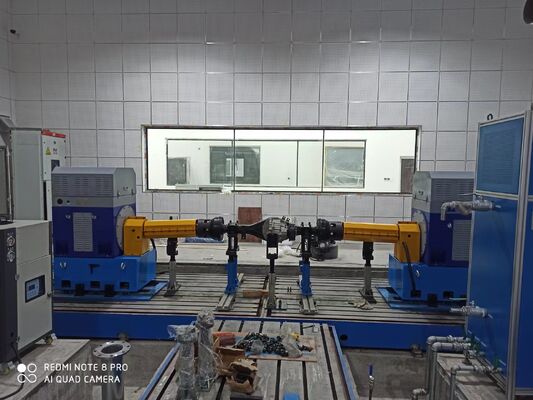

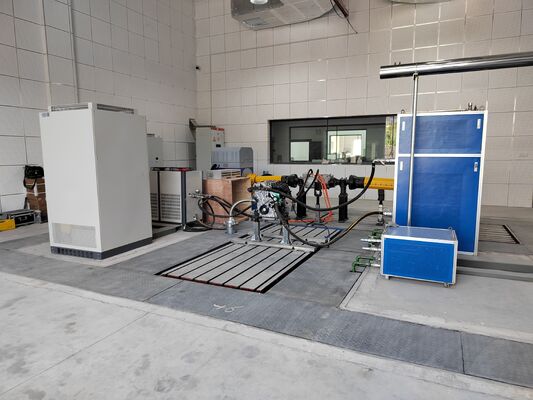

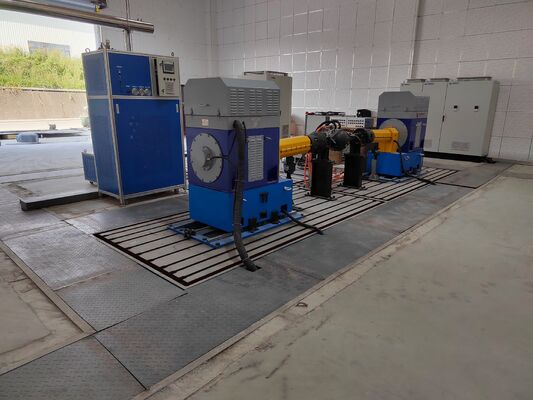

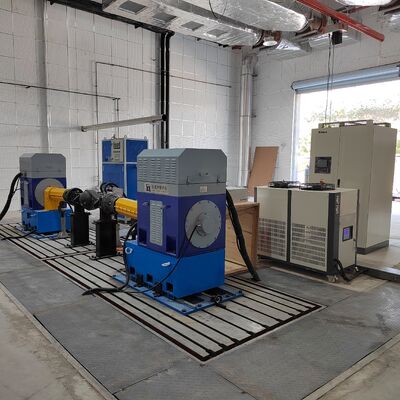

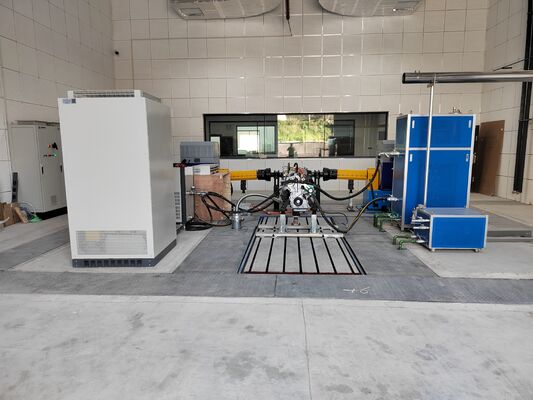

SSCH160-4000-15000 160kW เครื่องขับเคลื่อนไฟฟ้าบริสุทธิ์ เครื่องลดกระแส เครื่องวัดกระแสไฟฟ้า ระบบเตียงทดสอบ
1. SSCH160-4000-15000 160kW เครื่องขับเคลื่อนไฟฟ้าบริสุทธิ์ เครื่องลดกระแส ไดนาโมเมตร

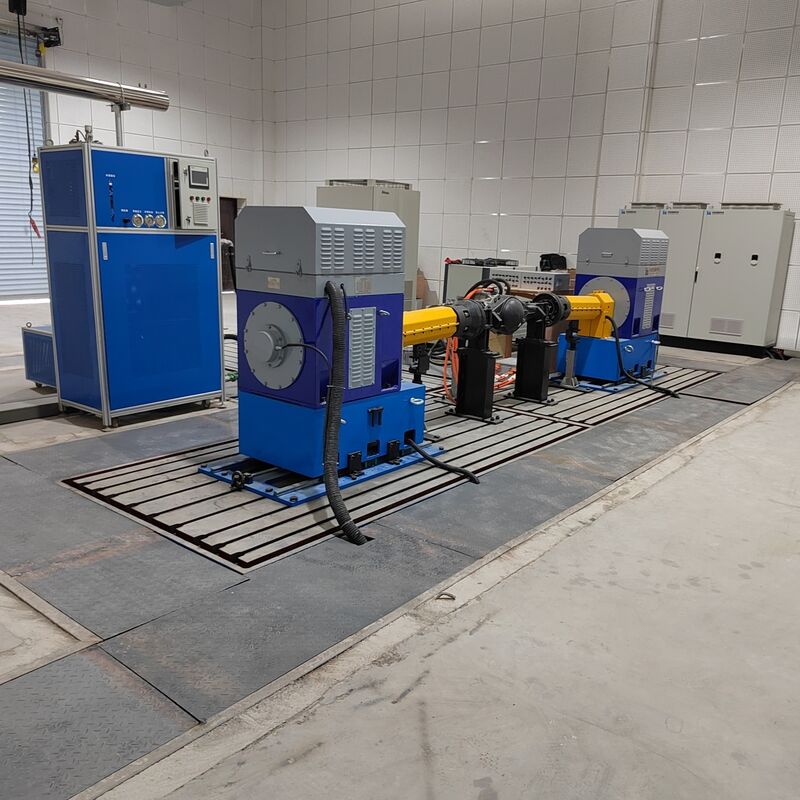

ระบบ SSCH160-4000-15000 160kW Pure Electric Drive Reducer Transmission Dynamometer Test Bench เป็นแพลตฟอร์มทดสอบที่มีความเร็วสูง, ทอร์คสูง, ความแม่นยําสูง ออกแบบมาเพื่อ การพัฒนาและการทดสอบเครื่องลด, แกนขับเคลื่อนไฟฟ้า, และเครื่องลดระยะเดียว/หลายระยะ สําหรับเจ้าของรถโดยสารไฟฟ้าบริสุทธิ์.ระบบรวมโมดูลหลักเช่น ไดโนเมตรขับเคลื่อนความเร็วสูง ไดโนเมตรภาระความเร็วต่ําแรงหมุนแรงสูง แฟลนจ์แรงหมุนแรงความแม่นยําสูง ระบบแลกเปลี่ยนความถี่แปร ABB ระบบวัดและควบคุมที่ฉลาด XLP-2000,ระบบรับข้อมูลหลายช่องทางเป็นต้นมันสามารถปกปิด รายการการตรวจสอบผลการทํางาน การทดสอบประสิทธิภาพการส่งสัญญาณ การวิเคราะห์ NVH คุณลักษณะการเพิ่มอุณหภูมิและการประเมินความน่าเชื่อถือของความยั่งยืนของเครื่องลดไฟฟ้าแบบบริสุทธิ์ ในสภาพความเร็วสูงสุด กับความเร็วการเข้าสูงถึง 15,000 รอบต่อนาที ความต้องการในการทดสอบทุกฉากของระบบขับเคลื่อนไฟฟ้าสําหรับรถโดยสารไฟฟ้าแบบบริสุทธิ์ทั่วไป ให้บริการทางแก้ไขการทดสอบที่สมบูรณ์แบบ แม่นยําและมั่นคงสําหรับการพัฒนาการตรวจสอบโรงงานและการปรับขนาดผลงานของเครื่องลดไฟฟ้าแบบบริสุทธิ์.
| ชื่อส่วนประกอบ | ปารามิเตอร์ระดับพื้นฐาน | ยี่ห้อ |
| SSCH160-4000-15000 ดินาโมเมตรขับเคลื่อน | พลังงาน 160kW; ความเร็วเฉพาะ 4000 รอบ/นาที; ความเร็วสูงสุด: 15000 รอบ/นาที; รองรับการควบคุมทอร์คคง/ความเร็วคง/กําลังคง; เวลาตอบสนอง ≤10ms | ซีลอง |
| SSCD300-1500-3300 เครื่องวัดความแรงแรงแรงแรงแรงแรงแรงแรงแรงแรงแรงแรงแรงแรงแรงแรงแรงแรงแรงแรงแรงแรงแรงแรงแรงแรงแรงแรงแรงแรงแรงแรงแรงแรง | พลังงาน 300kW; ความเร็วนาม 1500rpm; ความเร็วสูงสุด 3300rpm; ทอร์คนาม 1910Nm; ความแม่นยําในการควบคุมทอร์ค ≤ ± 0.2%FS; ระบบระบายความร้อนแบบเย็นด้วยน้ํา | ซีลอง |
| เครื่องเชื่อมความเร็วสูง | ความเร็วที่อนุญาต ≥ 15,000 RPM; ทอมปอร์คความสามารถในการแบ่ง ≥ 2000Nm; โครงสร้างพัฟเฟอร์ยืดหยุ่นสูง; ความแม่นยําของแกรนการสมดุลแบบไดนามิก G1 | ซีลอง |
| เครื่องปั่น | ระยะ 0-2000Nm/0-3000Nm เป็นตัวเลือก; ความแม่นยํา 0.05% FS; ความละเอียดความเร็วหมุน 0.1rpm; เวลาตอบสนองแบบไดนามิก ≤1ms | HBM |
| ระบบแปลงความถี่แปร | ความดันไฟเข้าสามเฟส AC 380V-480V; ความถี่ 50-60Hz; เทคโนโลยีควบคุมทอร์คโดยตรง; การป้องกันสามครั้งต่อการกระแสไฟฟ้าเกิน / ความดันเกิน / ความร้อนเกิน | ABB |
| ระบบวัดและควบคุม XLP-2000 | คอมพิวเตอร์อุตสาหกรรม: IPC710; CPU I7, ความจํา 32G, แฮร์ดดิสก์ 1T; XLP-2000 โปรแกรมการวัดและควบคุมพิเศษ; รองรับการตั้งค่าสภาพและการสร้างรายงาน | ซีลอง |
| ระบบเก็บข้อมูล | พร้อมหน่วยรับอุณหภูมิ/สั่นสะเทือน/เสียง; ระยะอุณหภูมิ -40 ถึง 200 °C (ความแม่นยํา ± 0.5 °C); ความถี่ของการสั่นสะเทือน: 10Hz-10kHz | ซีลอง |
| หน่วยติดตั้งความเร็วสูงปรับได้ | ระยะการปรับความสูงศูนย์กลาง 200-500 มม. ความสามารถในการแบกภาระ ≥ 800 กิโลกรัม. ความผิดพลาดของพื้นผิวการติดตั้ง ≤ 0.02 มม./มม. | ซีลอง |
| แผ่นเหล็กอัดความละเอียดสูง | วัสดุ: HT300 (ความแข็งแรงในการดึง ≥ 350MPa) โครงสร้างดึงกระแทกจากผึ้ง; ความผิดพลาดของความเรียบ ≤ 0.02 mm/m | ซีลอง |
| ปรางความปลอดภัยปิดเต็ม | โครงสร้างปิดเต็ม ความสูง ≥1.6m ติดต่อกันกับระบบ (ปิดเมื่อเริ่มต้น) วัสดุซึมเสียงที่ติดตั้ง | ซีลอง |
| เครื่องทําความเย็นระดับความเร็วสูง | ความจุในการเย็นตรงกับพลังงานทั้งหมดของระบบ ความแม่นยําในการควบคุมอุณหภูมิ ±2 °C การออกแบบแบบลุปสองแบบ (ดินาโมเมตร + เครื่องลดความเย็น) | ซีลอง |
| สถานีน้ํามันปรับน้ํามันแม่นยํา | ความดันการให้บริการ 0.3-0.6MPa อัตราการไหลที่ปรับได้ ระยะควบคุมอุณหภูมิน้ํามัน 30-60 ° C มีฟังก์ชันการกรองและระดับน้ํามันเตือน | ซีลอง |
3.SSCH160-4000-15000 160kW ไดนัมโมเตอร์ไฟฟ้า ปริมาตรทางเทคนิค
|
4.SSCH160-4000-15000 160kW เครื่องขับเคลื่อนไฟฟ้าบริสุทธิ์ เครื่องลดกระแส ไดนาโมเมตรเครื่องทดสอบ ข้อดีหลักของระบบ
1)ความเร็วเข้าสูง + ปมออกสูง, ตรงกับลักษณะการทดสอบเครื่องลดไฟฟ้าแบบบริสุทธิ์
ปลายการขับเคลื่อนใช้เครื่องวัดความเร็วสูง 160kW/4000-15000rpm เพื่อจําลองสภาพการเข้าของมอเตอร์ขับเคลื่อนไฟฟ้าแบบจริงจังปลายภาระมีเครื่องพัดลมความเร็วต่ํา 300kW/1500rpm/1910Nm, ซึ่งเลียนแบบอย่างสมบูรณ์แบบลักษณะภาระแรงป้อนแรงสูงที่ปลายการออกของเครื่องลดและครอบคลุมอย่างแม่นยําการทดสอบสภาพการทํางานทั้งหมดของเครื่องลดไฟฟ้าแบบบริสุทธิ์
2)ออกแบบพิเศษสําหรับการขับเคลื่อนความเร็วสูงสุด การทํางานที่มั่นคงที่ 15000 rpm
ด้วยการเชื่อมความเร็วสูง G1 ระดับความสมดุลแบบไดนามิก โครงสร้างการส่งความแข็งแรงสูง และระบบพ่วงความเร็วสูงความสั่นสะเทือนต่ําและเสียงต่ําในการทดสอบความเร็วสูงสุด 15000 รอบ / นาที, ตอบสนองความต้องการของการทดสอบประสิทธิภาพความเร็วสูง NVH และความยั่งยืน
3)ความแม่นยําของการวัดแบบไดนามิกเป็นอย่างดี และการติดตามข้อมูลเป็นอย่างน่าเชื่อถือ
ด้วย HBM ความแม่นยําสูง ทอร์คฟลานจ์ ความแม่นยําการวัด 0.15% FS, การตอบสนองแบบไดนามิก ≤1ms, รวมไปกับหน่วยการเก็บข้อมูลหลายช่อง, มันสามารถจับปริมาตรสําคัญอย่างแม่นยํา เช่น ความเร็ว,ทอร์ค, พลังงาน, อุณหภูมิ, การสั่นสะเทือน, เสียง, ฯลฯ, ตอบสนองความต้องการการทดสอบและการรับรองที่ละเอียดของเครื่องลดไฟฟ้าแบบบริสุทธิ์
4)มันทํางานอย่างมั่นคงและน่าเชื่อถือ และเหมาะสําหรับการทดสอบความทนทานระยะยาว
ด้วยระบบแปลงความถี่ ABB การควบคุมเวกเตอร์ ความถี่ที่เข้า 380V-480V ด้วยการป้องกันสามครั้งต่อการกระแสไฟฟ้าเกินความแรง และความร้อนเกิน สามารถตอบสนองความเร็วสูงต่อเนื่อง 24 ชั่วโมงการทดสอบความทนทานแบบแรงปั่นสูง, การทํางานที่เรียบร้อยในระยะยาวและการควบคุมที่แม่นยํา
5)การวัดและควบคุมที่ฉลาด การทํางานที่มีประสิทธิภาพและสะดวก
ระบบการวัดและควบคุม XLP-2000 รองรับการแก้ไขสภาพการทํางาน, การติดตามในเวลาจริง, การเก็บข้อมูลและการสร้างรายงานอัตโนมัติสถานีปรับน้ํามันและเครื่องปรับน้ํามันสองวงจร สามารถควบคุมอุณหภูมิได้อย่างแม่นยํา และป้องกันอัตโนมัติ, เพิ่มประสิทธิภาพการทดสอบและความสะดวกในการใช้งาน
5.SSCH160-4000-15000 160kW เครื่องขับเคลื่อนไฟฟ้าบริสุทธิ์ เครื่องลดการสื่อสาร เครื่องวัดแรงดินาโมเมตร ระบบเตียงทดสอบ พื้นที่ใช้งาน
1) เครื่องลดอัตรารถโดยสารไฟฟ้าเฉพาะ: ผลงาน, ประสิทธิภาพ, การเพิ่มอุณหภูมิ, NVH, ความทนทาน, การทดสอบความน่าเชื่อถือของเครื่องลดหลัก, เครื่องลดระยะเดียว, รวมแกนขับเคลื่อนไฟฟ้าภายใน 15,000 RPM
2) การวิจัยและพัฒนา และการตรวจสอบระบบขับเคลื่อนไฟฟ้า: การวิจัยและพัฒนาระบบส่งไฟฟ้าสําหรับบริษัทและสถาบันวิจัยที่ขับเคลื่อนไฟฟ้าบริสุทธิ์ การสอดคล้องปารามิเตอร์ การทดสอบการรับรองเบนช์
3) การตรวจสอบโรงงานและการควบคุมคุณภาพ: การตรวจสอบออฟไลน์ของชุดเครื่องลดไฟฟ้าบริสุทธิ์ การปิดปิด การทํางานโดยไม่มีภาระ/ภาระความเร็วสูง การตรวจสอบประสิทธิภาพ
6.SSCH160-4000-15000 160kW เครื่องขับเคลื่อนไฟฟ้าบริสุทธิ์ เครื่องลดกระแส ไดนาโมเมตร
QC/T 568-2019 วิธีการทดสอบสําหรับกล่องเกียร์รถยนต์
QC/T 1376-2020 วิธีการทดสอบสําหรับชุดส่งของรถโดยสาร
GB/T 30038-2013 วิธีการทดสอบความน่าเชื่อถือของกล่องเกียร์รถยนต์
JB/T 10634-2023 เครื่องวัดแรงไฟฟ้า
GB/T 18488-2015 "ระบบขับเคลื่อนมอเตอร์สําหรับรถไฟฟ้า"
| รุ่น | อัตราการทํางาน | ทอร์คเบอร์ (Nm) | ความเร็วเฉพาะ (rpm) | ความเร็วสูงสุด (rpm) | ระยะกําลังคงที่ (rpm) | ระยะเวลาของทอร์คคงที่ (rpm) | ความแม่นยําในการวัดทอร์ค |
| สินค้าที่ได้รับการจัดหางาน | 30 | 64 | 4500 | 18000 | 4500-15000 | 0-4500 | 0.2% FS |
| SSCH37-4500/18000 | 37 | 79 | 4500 | 18000 | 4500-15000 | 0-4500 | 0.2% FS |
| สินค้าที่ได้รับการกําหนด | 45 | 95 | 4500 | 18000 | 4500-15000 | 0-4500 | 0.2% FS |
| รายละเอียดของรายละเอียด | 55 | 132 | 4000 | 15000 | 4000-15000 | 0-4000 | 0.2% FS |
| SSCH60-4000/15000 | 60 | 143 | 4000 | 15000 | 4000-15000 | 0-4000 | 0.2% FS |
| รายละเอียดของสินค้า | 90 | 215 | 4000 | 15000 | 4000-15000 | 0-4000 | 0.2% FS |
| SSCH110-4000/15000 | 110 | 263 | 4000 | 15000 | 4000-15000 | 0-4000 | 0.2% FS |
| SSCH132-4000/15000 | 132 | 315 | 4000 | 15000 | 4000-15000 | 0-4000 | 0.2% FS |
| SSCH160-4000/15000 | 160 | 382 | 4000 | 15000 | 4000-15000 | 0-4000 | 0.2% FS |
| SSCH200-4000/12000 | 200 | 477 | 4000 | 12000 | 4000-12000 | 0-4000 | 0.2% FS |
| SSCH250-4000/12000 | 250 | 597 | 4000 | 12000 | 4000-12000 | 0-4000 | 0.2% FS |
| สินค้าที่ได้รับการกําหนด | 300 | 716 | 4000 | 10000 | 4000-10000 | 0-4000 | 0.2% FS |
| SSCH350-4000/10000 | 350 | 836 | 4000 | 10000 | 4000-10000 | 0-4000 | 0.2% FS |
| SSCH400-4000/10000 | 400 | 955 | 4000 | 10000 | 4000-10000 | 0-4000 | 0.2% FS |
1) รูปแบบมาตรฐาน: เรือภายใน 90 วัน (รวมถึงการทดสอบก่อนการจัดส่งเพื่อให้แน่ใจว่าการติดตั้งอย่างรวดเร็วเมื่อถึง)
2) โมเดลตามความต้องการ: การจัดส่งภายใน 90-120 วัน ครอบคลุมโลจิสติกส์และการจําหน่ายระหว่างประเทศ ไปยังภูมิภาคสําคัญทั่วโลก รวมถึงยุโรป อเมริกา เอเชียตะวันออกเฉียงใต้และตะวันออกกลาง (ทางเลือกการขนส่งทางทะเล / ทางแผ่นดินรวมถึงการบรรจุที่ปลอดภัยและการรักษากันความชื้นและกันสนิม)
3) บริการสนับสนุน: เราให้เอกสารการรับรอง CE และ ISO ครบถ้วน และหนังสือรับรองพื้นที่กําเนิดและผู้เชี่ยวชาญด้านโลจิสติกส์จะติดตามตลอดกระบวนการ เพื่อช่วยในการชําระสินค้า และรับประกันการส่งอุปกรณ์ขนาดใหญ่อย่างปลอดภัยและทันเวลา.
1) ความมุ่งมั่นในการรับประกัน: การรับประกัน 1 ปีสําหรับส่วนประกอบหลัก (ไดนาโมเมตร, แฟลนซ์มอร์ค), การบํารุงรักษาตลอดชีวิต; บริการแก้ไขปัญหาและซ่อมแซมฟรีในช่วงระยะเวลาการรับประกัน, ยกเว้นความเสียหายที่เกิดจากความผิดพลาดของมนุษย์
2) การสนับสนุนทางเทคนิค: บริการสองภาษา 24/7 (ภาษาอังกฤษและภาษาจีน) เวลาตอบรับ ≤ 4 ชั่วโมง
3) บริการติดตั้ง การใช้งาน และการฝึกอบรม: ผู้ใช้บริการรับผิดชอบในการติดตั้งพื้นฐานในสถานที่ Seelong จะส่งเทคนิคมืออาชีพสองคนไปให้คําแนะนําในสถานที่ (รวมถึงการตั้งตําแหน่งและการปรับขนาดอุปกรณ์และรายละเอียดการเชื่อมต่อท่อ / เส้น); การใช้งานอุปกรณ์จะจัดการโดยสิ้นเชิงโดยเรา (รวมถึงการทดสอบการเปิดไฟฟ้า, การปรับปรุงปริมาตร, และการทดสอบการเชื่อมโยงระบบ);จะให้การฝึกอบรมการใช้งานมืออาชีพฟรี 3 วัน (ครอบคลุมการใช้งานอุปกรณ์, การตั้งค่าพาราเมตร, การบํารุงรักษาประจําวัน และการแก้ปัญหา) เพื่อให้แน่ใจว่าผู้ประกอบการสามารถใช้อุปกรณ์ขนาดใหญ่ได้อย่างเก่ง
4) บริการทางไกล: รองรับการแก้ไขข้อผิดพลาดทางไกลผ่านคอมพิวเตอร์, การปรับปรุงระบบ, และการแนะแนวการตั้งค่าโซลูชั่นแบบโมดูล, แก้ปัญหาทางเทคนิคในระหว่างการใช้งานอย่างรวดเร็วและลดการสูญเสียเวลาหยุดทํางานให้น้อยที่สุด
9. FAQ
Q: จํานวนการสั่งซื้อขั้นต่ําสําหรับการร่วมมือของเราคืออะไร?
A: เราสนับสนุนการสั่งซื้อเล็ก 1 pcs สําหรับสินค้าสต็อค
Q: ผมสามารถเรียนรู้เพิ่มเติมเกี่ยวกับผลิตภัณฑ์ได้อย่างไร
ตอบ: กรุณาทิ้งอีเมลของคุณและเราจะส่งหนังสือตัวอย่างอิเล็กทรอนิกส์ของคุณ
คําถาม: ระยะเวลาในการชําระเงินของคุณคืออะไร?
A: ปกติ 30% T / T เงินฝาก, จ่ายเต็มก่อนการจัดส่ง
คําถาม: เวลาในการจัดซื้อของผมเป็นเท่าไหร่?
ตอบ: ระยะการผลิตไดนาโมเมตร 6-8 สัปดาห์ ระยะการผลิตเซ็นเซอร์ 2-3 สัปดาห์ สินค้าอื่นๆ กรุณาติดต่อเรา
คําถาม: เราจะหาคําตอบโดยรวมของเตียงทดสอบได้อย่างไร?
ตอบ: โปรดทิ้งอีเมลของคุณไว้ ให้พนักงานเทคนิคของเรา ติดต่อคุณเกี่ยวกับแผนรายละเอียด
Q: ผมมาเยี่ยมโรงงานคุณได้มั้ย?
ตอบ: แน่นอนครับ คุณยินดีต้อนรับทุกครั้ง
