รายละเอียดสินค้า:
|
| ช่วงความเร็ว: | 1800-4000 รอบต่อนาที | แรงดันไฟฟ้าที่ได้รับการจัดอันดับ: | 380V ± 10% 50Hz |
|---|---|---|---|
| แรงบิดสูงสุด: | 2970 นิวตันเมตร | ช่วงแรงบิดคงที่: | 0-1800 รอบต่อนาที |
| ช่วงพลังงานคงที่: | 1800-4000 รอบต่อนาที | คุณสมบัติด้านความปลอดภัย: | การป้องกันกระแสเกิน แรงดันไฟเกิน และความร้อนเกิน |
| กำลังไฟพิกัด: | 560KW | อุณหภูมิในการทำงาน: | -10°ซ ถึง 45°ซ |
| วิธีการทำความเย็น: | ระบายความร้อนด้วยน้ำ |

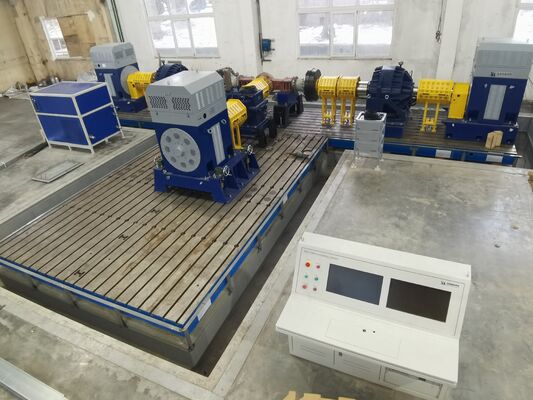

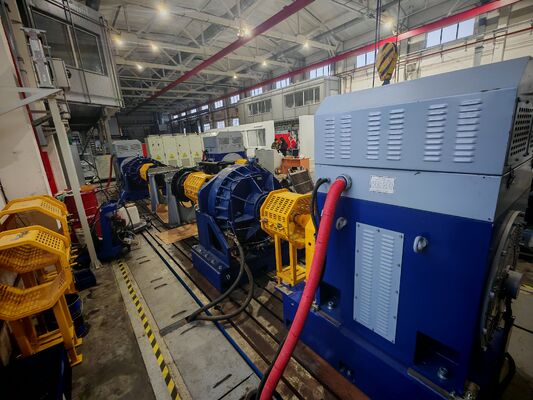

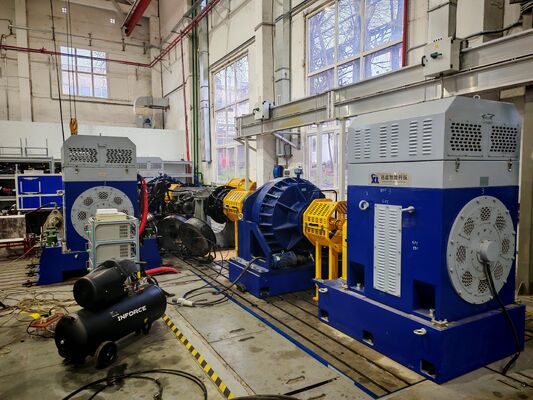

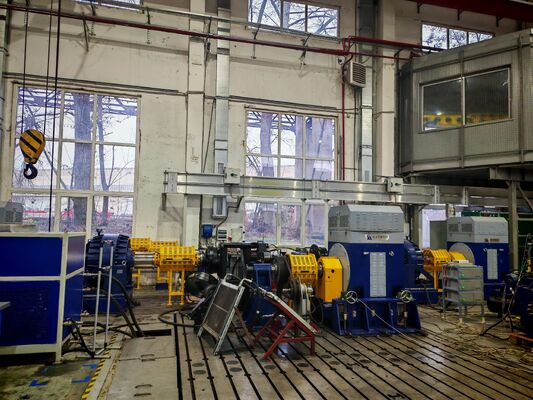

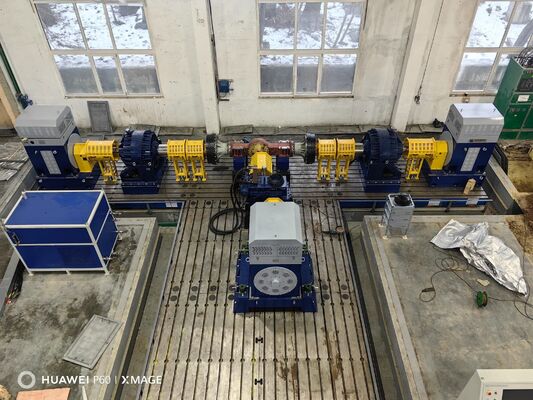

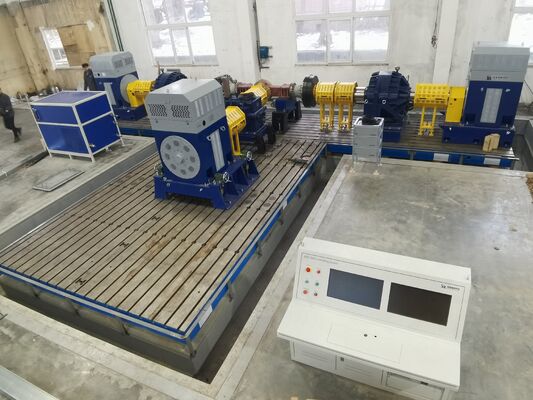

SSCD560-1800/4000 560kW 2970Nm ระบบเตียงทดสอบ Dynamometer แบบการส่ง
1.SSCD560-1800/4000 560กิโลวัตต์TภารกิจTypeDนาฬิกาการทดสอบBench ระบบ คําอธิบาย
ระบบทดสอบเบนจ์ดินาโมเมตรประเภทเครื่องส่ง SSCD500-1500/3800 เป็นแพลตฟอร์มทดสอบบูรณาการมืออาชีพที่ออกแบบเพื่อการส่งs เครื่องจักรกลก่อสร้างประเภท 500kW รถพาณิชย์หนัก และรถพิเศษระบบรวมองค์ประกอบหลัก เช่น ดินามอเมตรขับเคลื่อน, ดินามอเมตรภาระ, กล่องเกียร์, เซ็นเซอร์ทอร์คแม่นยําสูง, ระบบอินเวอร์เตอร์ความถี่แปรหน่วยวัดและควบคุมที่ฉลาด, โมดูลรับข้อมูลหลายช่อง ระบบเย็นและหล่อลื่น และสามารถทําการทดสอบฉากเต็ม เช่น การปรับระดับประสิทธิภาพการส่งสัญญาณ การตรวจสอบประสิทธิภาพการส่งสัญญาณการทดสอบความทนทานต่อความเหนื่อย, การตรวจสอบความน่าเชื่อถือ ฯลฯ มันให้การสนับสนุนการทดสอบเบนจ์ความละเอียดสูงและความมั่นคงสูงสําหรับการออกแบบการวิจัยและการพัฒนาการตรวจสอบคุณภาพการผลิตและการรับรองประเภทของระบบขนส่งภาระหนัก.
| ชื่อส่วนประกอบ | ปริมาตรการระบุหลัก | ยี่ห้อ |
| SSCD560-1800/4000 ดินาโมเมตรขับเคลื่อน | พลังงาน 560kW; ทอมปริมาณ 2970Nm; ความเร็วปริมาณ 1800rpm, ความเร็วสูงสุด 4000rpm; รองรับการควบคุมทอมปริมาณ / ความเร็ว / กําลังคงที่; เวลาตอบสนอง ≤10ms | ซีลอง |
| SSCD560-1800/4000 เครื่องวัดแรงบรรทุก | พลังงาน 560kW; ทอมปอร์ตชื่อ 2970Nm; ความเร็วชื่อ 1800rpm, ความเร็วสูงสุด 4000rpm; ความแม่นยําในการควบคุมทอมปอร์ต ≤± 0.05%FS; ระบบระบายความร้อนที่ทําความเย็นด้วยน้ํา | ซีลอง |
| กล่องเกียร์ | อัตราความเร็ว 1:3.0; ทอร์คการออกแบบหมายเลข ≥9000Nm; ความเร็วในการเข้า 1800rpm; ความเร็วในการออก 600rpm; การขับเคลื่อนพื้นผิวฟันแข็ง 3 ขั้นตอน; การหล่อลื่นแบบบังคับ; ความละเอียดสูง coaxiality; เสียง ≤75dB | ซีลอง |
| เครื่องปั่น | ระยะการวัดมีให้เลือกจาก 0 ถึง 6000Nm หรือ 0 ถึง 10000Nm ความแม่นยํา 0.05%FS; ความละเอียดความเร็วหมุน 0.1rpm; เวลาตอบสนองแบบไดนามิก ≤1ms | HBM |
| ระบบอินเวอร์เตอร์ความถี่แปร ABB | ABB ACS880 ซีรี่ย์, ความแรงกดไฟเข้าสามเฟส AC 380V-480V; ความถี่ 50-60Hz; เทคโนโลยีควบคุมทอร์คโดยตรง; การป้องกันสามครั้งต่อการกระแสไฟฟ้าเกิน / ความแรงกดไฟเกิน / ความร้อนเกิน | ABB |
| ระบบวัดและควบคุม XLP-2000 | คอมพิวเตอร์อุตสาหกรรม: IPC710; CPU I7, ความจํา 32G, แฮร์ดดิสก์ 1T; XLP-2000 โปรแกรมการวัดและควบคุมพิเศษ; รองรับการตั้งค่าสภาพและการสร้างรายงาน | ซีลอง |
| ระบบเก็บข้อมูล | พร้อมหน่วยรับอุณหภูมิ/สั่นสะเทือน/เสียง; ระยะอุณหภูมิ -40 ถึง 200 °C (ความแม่นยํา ± 0.5 °C); ความถี่ของการสั่นสะเทือน: 10Hz-10kHz | ซีลอง |
| หน่วยติดตั้งปรับได้ | ระยะการปรับความสูงศูนย์กลาง 250-650 มิลลิเมตร ความสามารถในการแบกภาระ ≥1500 กิโลกรัม ความผิดพลาดของพื้นผิวการติดตั้ง ≤0.02 มิลลิเมตร/เมตร | ซีลอง |
| พล็อตเหล็กเหล็ก | วัสดุ HT300 (ความแข็งแรงในการดึง ≥ 350MPa); โครงสร้างดึงกระแทกจากผึ้ง; ความผิดพลาดของความเรียบ ≤ 0.02 mm/m | ซีลอง |
| เครื่องเชื่อม | ความเร็วที่อนุญาต ≥6000 รอบต่อนาที; ความสามารถในการแบ่งมอเตอร์ ≥ 10,000 nm; โครงสร้างพัฟเฟอร์ยืดหยุ่น; วัสดุทนทานการสวมและทนทานต่อการกัดกร่อน | ซีลอง |
| การปกป้อง | โครงสร้างปิดเต็ม; ติดต่อกันกับระบบ (ปิดลงเมื่อเริ่มต้น); วัสดุซึมเสียงที่ติดตั้ง | ซีลอง |
| เครื่องเย็น | ความจุในการเย็นที่ปรับปรุงให้กับระบบ 560kW ความแม่นยําในการควบคุมอุณหภูมิ ±2 °C การออกแบบแบบลุ้นสอง (ดินาโมเมตร + การเย็นกล่องเกียร์) | ซีลอง |
| สถานีน้ํามันเลื่อน | ความดันการให้บริการ 0.3-0.6MPa อัตราการไหลที่ปรับได้ ระยะควบคุมอุณหภูมิน้ํามัน 30-60 ° C มีฟังก์ชันการกรองและระดับน้ํามันเตือน | ซีลอง |
3. SSCD560-1800/4000 560kW ไดนาโมเมตรไฟฟ้า ปริมาตรเทคนิค
| ประเภทปารามิเตอร์ | ตัวชี้วัดทางเทคนิค |
| พลังงานเฉพาะประเมินของไดนามิโเมตรขับเคลื่อน | 560kW |
| ปริมาตรแรงหมุนเฉพาะ | 2970Nm |
| ระดับความเร็วเฉพาะของเครื่องขับเคลื่อน | 1800 รอบ / นาที |
| อัตราความเร็วของกล่องเกียร์ | 1:3.0 |
| ทัณฑ์การผลิตสูงสุด | ≥9000Nm |
| อัตราความเร็วการออก | 600 รอบ / นาที |
| ความแม่นยําของการควบคุมทอร์คของดินามิโเมตรภาระ | 0.05% FS |
| ระยะเวลาการปั่นของฟลานจ์ | 0-10000Nm |
| ความแม่นยําของทอร์คฟลานจ์ | 0.05% FS |
| ความดันทางเข้าระบบอินเวอร์เตอร์ความถี่แปร | เครื่องปรับเปลี่ยนสามเฟส 380V-480V |
| ระยะการปรับความสูงศูนย์กลางของบราคเกตการติดตั้ง | 250-650 มม. |
| ความสามารถในการรับน้ําหนักของบรานท์การติดตั้ง | ≥ 1500kg |
| วัสดุของแผ่นเหล็กเหล็ก | HT300 |
4. SSCD560-1800/4000 ประเภทการส่ง ไดนาโมเมตร ระบบเตียงทดสอบ ข้อดีหลัก
1) ดินาโมเมตรคู่แรงสูง + เครื่องลดแรงปริมาณแรงปริมาณแรงตอบสนองความต้องการการทดสอบแรงปริมาณแรงปริมาณแรงสูงของภารกิจหนักการส่งs
อุปกรณ์พร้อมกับเครื่องขับเคลื่อน 560kW + เครื่องวัดความจุและ 1:3.0 เกียร์บอ๊อกซ์, ทอมปอร์คการออกระบบสามารถถึง 9000Nm, ครอบคลุมอย่างสมบูรณ์แบบความต้องการการทดสอบความเร็วต่ํา-ทอมปอร์คสูงของการส่งรถยนต์พาณิชย์หนัก, เครื่องจักรก่อสร้าง,และรถนอกถนน.
2) ความแม่นยําในการวัดชั้นนําในอุตสาหกรรม
ด้วย HBM ความละเอียดสูงฟลานจ์ทอร์ค ความแม่นยําถึง 0.05% FS, การตอบสนองแบบไดนามิก ≤1ms; จับคู่กับเครื่องวิเคราะห์พลังงานความละเอียดสูงและระบบการเก็บข้อมูลหลายมิติมันบรรลุการประกอบที่แม่นยําของปารามิเตอร์สําคัญ เช่น ทอร์ค, พลังงาน อุณหภูมิ และการสั่นสะเทือน
3) ระบบนี้มั่นคงและน่าเชื่อถือ และสามารถปรับปรุงได้มาก
ตามซีรีส์ ABB ACS880 ทางเข้าไฟฟ้าความแรงกว้าง 380V-480V พร้อมการป้องกันสามครั้งต่อการกระแสไฟฟ้าเกินความแรง และความร้อนเกิน สามารถตอบสนองการทดสอบความทนทานต่อเนื่อง 24 ชั่วโมง
4) กล่องเกียร์ที่เพิ่มมอเตอร์คอมนั้นแข็งแรงและมีอายุการใช้งานยาว
การถ่ายทอดผิวฟันแข็ง 3 ขั้นตอน, การปรับน้ํามันบังคับ และการออกแบบความแม่นยําสูงของ coaxiality รับประกันการทํางานอย่างเรียบร้อย ภายใต้แรงหมุนแรงสูง, มีเสียงต่ํา, อายุการใช้งานยาวและฟรีการบํารุงรักษา.
5) การวัดและควบคุมที่ฉลาด การทํางานที่มีประสิทธิภาพ
ระบบการวัดและควบคุม XLP-2000 รองรับการแก้ไขสภาพการทํางาน, การติดตามในเวลาจริง, การเก็บข้อมูลและการสร้างรายงานอัตโนมัติสถานีปรับน้ํามันและเครื่องปรับน้ํามันสองวงจร สามารถควบคุมอุณหภูมิได้อย่างแม่นยํา และป้องกันอัตโนมัติ.
5. SSCD560-1800/4000 ระบบการใช้งานแบบเครื่องขับเคลื่อน Dynamometer
1) รถพาณิชย์หนักการส่งs: ผลงาน, ประสิทธิภาพ, ความทนทาน, การทดสอบความน่าเชื่อถือของกล่องเกียร์สําหรับรถบรรทุกภารกิจหนัก, รถบัส, รถบรรทุกดัมป์, ฯลฯ
2) เครื่องจักรก่อสร้างและรถยนต์พิเศษ: การทดสอบเกียร์บ็อกซ์เบนคสําหรับเครื่องบรรทุก เครื่องขุด เครื่องขุดรถยนต์เหมือง และรถนอกถนน
3) การส่งการพัฒนาและการตรวจสอบ: บริษัทเกียร์บอ๊อกซ์ สถาบันวิจัย การพัฒนาระบบส่งส่ง การปรับปรุงการสอดคล้อง การทดสอบการรับรองเบนจ
4) การตรวจสอบโรงงานและการควบคุมคุณภาพ: การตรวจสอบออฟไลน์ของชุดการส่ง, การปิด, การทํางานโดยไม่มีภาระ/ภาระ, การตรวจสอบผลการทํางาน
6. SSCD560-1800/4000 ระบบอ้างอิงประเภทเครื่องขับเคลื่อน ไดนาโมเมตร
QC/T 568-2019 วิธีการทดสอบกล่องเกียร์รถยนต์
QC/T 569-2019 หลักเกณฑ์การประเมินสําหรับฐานทดสอบของกล่องเกียร์รถยนต์
QC/T 533-2020 วิธีการทดสอบแกนขับรถ
QC/T 534-2020 หลักเกณฑ์การประเมินสําหรับเตียงทดสอบแกนขับรถ
GB/T 23920-2024 "แกนสําหรับเครื่องจักรก่อสร้าง"
JB/T 5929-1991 วิธีการทดสอบความน่าเชื่อถือของแกนขับเคลื่อน สําหรับเครื่องจักรก่อสร้าง
JB/T 10634-2023 ไดนาโมเมตรไฟฟ้า
| รุ่น | อัตราการทํางาน | ทอร์คเบอร์ (Nm) | ความเร็วเฉพาะ (rpm) | ความเร็วสูงสุด (rpm) | ระยะกําลังคงที่ (rpm) | ระยะเวลาของทอร์คคงที่ (rpm) | ความแม่นยําในการวัดทอร์ค |
| SSCD15-1000/4500 | 15 | 143 | 1000 | 4500 | 1000-4000 | 0-1000 | 0.05% FS |
| SSCD22-1000/4500 | 22 | 210 | 1000 | 4500 | 1000-4000 | 0-1000 | 0.05% FS |
| SSCD30-1000/4500 | 30 | 286 | 1000 | 4500 | 1000-4000 | 0-1000 | 0.05% FS |
| SSCD45-1000/4000 | 45 | 430 | 1000 | 4000 | 1000-3800 | 0-1000 | 0.05% FS |
| SSCD60-1000/4000 | 60 | 573 | 1000 | 4000 | 1000-3800 | 0-1000 | 0.05% FS |
| SSCD75-1000/4000 | 75 | 716 | 1000 | 4000 | 1000-3800 | 0-1000 | 0.05% FS |
| SSCD90-1000/3500 | 90 | 859 | 1000 | 3500 | 1000-3000 | 0-1000 | 0.05% FS |
| SSCD110-1000/3500 | 110 | 1050 | 1000 | 3500 | 1000-3000 | 0-1000 | 0.05% FS |
| SSCD160-1000/3500 | 160 | 1528 | 1000 | 3500 | 1000-3000 | 0-1000 | 0.05% FS |
| SSCD200-1000/3300 | 200 | 1910 | 1000 | 3300 | 1000-2600 | 0-1000 | 0.05% FS |
| SSCD250-1000/3300 | 250 | 2387 | 1000 | 3300 | 1000-2600 | 0-1000 | 0.05% FS |
| SSCD300-1000/3300 | 300 | 2865 | 1000 | 3300 | 1000-2600 | 0-1000 | 0.05% FS |
| SSCD30-1500/5000 | 30 | 191 | 1500 | 5000 | 1500-5000 | 0-1500 | 0.05% FS |
| SSCD45-1500/5000 | 45 | 286 | 1500 | 5000 | 1500-5000 | 0-1500 | 0.05% FS |
| SSCD60-1500/5000 | 60 | 382 | 1500 | 5000 | 1500-5000 | 0-1500 | 0.05% FS |
| SSCD90-1500/5000 | 90 | 573 | 1500 | 5000 | 1500-5000 | 0-1500 | 0.05% FS |
| SSCD132-1500/4500 | 132 | 840 | 1500 | 4500 | 1500-4500 | 0-1500 | 0.05% FS |
| SSCD160-1500/4500 | 160 | 1019 | 1500 | 4500 | 1500-4500 | 0-1500 | 0.05% FS |
| SSCD200-1500/4000 | 200 | 1273 | 1500 | 4000 | 1500-4000 | 0-1500 | 0.05% FS |
| SSCD250-1500/4000 | 250 | 1592 | 1500 | 4000 | 1500-4000 | 0-1500 | 0.05% FS |
| SSCD300-1500/3800 | 300 | 1910 | 1500 | 3800 | 1500-3800 | 0-1500 | 0.05% FS |
| SSCD315-1500/3800 | 315 | 2005 | 1500 | 3800 | 1500-3800 | 0-1500 | 0.05% FS |
| SSCD350-1500/3800 | 350 | 2228 | 1500 | 3800 | 1500-3800 | 0-1500 | 0.05% FS |
| SSCD400-1500/3800 | 400 | 2546 | 1500 | 3800 | 1500-3800 | 0-1500 | 0.05% FS |
| SSCD450-1500/3800 | 450 | 2865 | 1500 | 3800 | 1500-3800 | 0-1500 | 0.05% FS |
| SSCD500-1500/3800 | 500 | 3183 | 1500 | 3800 | 1500-3800 | 0-1500 | 0.05% FS |
| SSCD560-1500/3800 | 560 | 3565 | 1800 | 3800 | 1500-3800 | 0-1500 | 0.05% FS |
|
SSCD560-1800/4000 (ตามความต้องการ) |
560 | 2970 | 1800 | 4000 | 1800-4000 | 0-1800 | 0.05% FS |
|
SSCD630-1800/4000 (ตามความต้องการ) |
630 | 3342 | 1800 | 4000 | 1800-4000 | 0-1800 | 0.05% FS |
1) รูปแบบมาตรฐาน: เรือภายใน 90 วัน (รวมถึงการทดสอบก่อนการจัดส่งเพื่อให้แน่ใจว่าการติดตั้งอย่างรวดเร็วเมื่อถึง)
2) โมเดลตามความต้องการ: การจัดส่งภายใน 90-120 วัน ครอบคลุมโลจิสติกส์และการจําหน่ายระหว่างประเทศ ไปยังภูมิภาคสําคัญทั่วโลก รวมถึงยุโรป อเมริกา เอเชียตะวันออกเฉียงใต้และตะวันออกกลาง (ทางเลือกการขนส่งทางทะเล / ทางแผ่นดินรวมถึงการบรรจุที่ปลอดภัยและการรักษากันความชื้นและกันสนิม)
3) บริการสนับสนุน: เราให้เอกสารการรับรอง CE และ ISO ครบถ้วน และหนังสือรับรองพื้นที่กําเนิดและผู้เชี่ยวชาญด้านโลจิสติกส์จะติดตามตลอดกระบวนการ เพื่อช่วยในการชําระสินค้า และรับประกันการส่งอุปกรณ์ขนาดใหญ่อย่างปลอดภัยและทันเวลา.
1) การรับประกัน:การรับประกัน 1 ปีสําหรับส่วนประกอบหลัก (ดินาโมเมตร, แฟลนจ์มอร์ค) การบํารุงรักษาตลอดชีวิต บริการแก้ไขปัญหาและซ่อมแซมฟรีในช่วงการรับประกัน ยกเว้นความเสียหายที่เกิดจากความผิดพลาดของมนุษย์
2) การสนับสนุนทางเทคนิคบริการสองภาษา 24/7 (ภาษาอังกฤษและภาษาจีน) เวลาตอบรับ ≤ 4 ชั่วโมง
3) บริการติดตั้ง การใช้งาน และการฝึกอบรม: ผู้ใช้บริการรับผิดชอบในการติดตั้งพื้นฐานในสถานที่ Seelong จะส่งเทคนิคมืออาชีพสองคนไปให้คําแนะนําในสถานที่ (รวมถึงการตั้งตําแหน่งและการปรับขนาดอุปกรณ์และรายละเอียดการเชื่อมต่อท่อ / เส้น); การใช้งานอุปกรณ์จะจัดการโดยสิ้นเชิงโดยเรา (รวมถึงการทดสอบการเปิดไฟฟ้า, การปรับปรุงปริมาตร, และการทดสอบการเชื่อมโยงระบบ);จะให้การฝึกอบรมการใช้งานมืออาชีพฟรี 3 วัน (ครอบคลุมการใช้งานอุปกรณ์, การตั้งค่าพาราเมตร, การบํารุงรักษาประจําวัน และการแก้ปัญหา) เพื่อให้แน่ใจว่าผู้ประกอบการสามารถใช้อุปกรณ์ขนาดใหญ่ได้อย่างเก่ง
4) บริการทางไกล: รองรับการแก้ไขข้อผิดพลาดทางไกลผ่านคอมพิวเตอร์, การปรับปรุงระบบ, และการแนะแนวการตั้งค่าโซลูชั่นแบบโมดูล, แก้ปัญหาทางเทคนิคในระหว่างการใช้งานอย่างรวดเร็วและลดการสูญเสียเวลาหยุดทํางานให้น้อยที่สุด
9. FAQ
Q: จํานวนการสั่งซื้อขั้นต่ําสําหรับการร่วมมือของเราคืออะไร?
A: เราสนับสนุนการสั่งซื้อเล็ก 1 pcs สําหรับสินค้าสต็อค
Q: ผมสามารถเรียนรู้เพิ่มเติมเกี่ยวกับผลิตภัณฑ์ได้อย่างไร
ตอบ: กรุณาทิ้งอีเมลของคุณและเราจะส่งหนังสือตัวอย่างอิเล็กทรอนิกส์ของคุณ
คําถาม: ระยะเวลาในการชําระเงินของคุณคืออะไร?
A: ปกติ 30% T / T เงินฝาก, จ่ายเต็มก่อนการจัดส่ง
คําถาม: เวลาในการจัดซื้อของผมเป็นเท่าไหร่?
ตอบ: ระยะการผลิตไดนาโมเมตร 6-8 สัปดาห์ ระยะการผลิตเซ็นเซอร์ 2-3 สัปดาห์ สินค้าอื่นๆ กรุณาติดต่อเรา
คําถาม: เราจะหาคําตอบโดยรวมของเตียงทดสอบได้อย่างไร?
ตอบ: โปรดทิ้งอีเมลของคุณไว้ ให้พนักงานเทคนิคของเรา ติดต่อคุณเกี่ยวกับแผนรายละเอียด
Q: ผมมาเยี่ยมโรงงานคุณได้มั้ย?
ตอบ: แน่นอนครับ คุณยินดีต้อนรับทุกครั้ง
