รายละเอียดสินค้า:
|
| ยี่ห้อ: | ซีลอง | ความจุเกินพิกัด: | 120% |
|---|---|---|---|
| แรงดันไฟฟ้า (V): | เอซี 380 | วิธีการทำความเย็น: | ระบายความร้อนด้วยน้ำที่เพิ่มขึ้น |
| ตัวเข้ารหัส: | เซี่ยงไฮ้ จิงเฟิน | ประเภทตัวเข้ารหัส: | HTL 512 |
| ความเร็วในการทำงานสูงสุด: | 15,000 รอบต่อนาที | แอปพลิเคชัน: | การทดสอบการส่งกำลัง |
| สัญญาณเอาท์พุต: | อะนาล็อก/ดิจิตอล | การรับประกัน: | 1 ปี |
| กำลังไฟพิกัด: | 250kW | แรงบิดสูงสุด: | 597nm |
| ความแม่นยำของแรงบิด: | 0.2%เอฟเอส | ช่วงพลังงานคงที่: | 4000-12000 รอบต่อนาที |
| ช่วงแรงบิดคงที่: | 0-4000rpm | ||
| เน้น: | เตียงทดสอบพีซี 250kW,ระบบไดนามอเมตรประเภทการส่ง,เตียงทดสอบพีซี 12000 RPM |
||

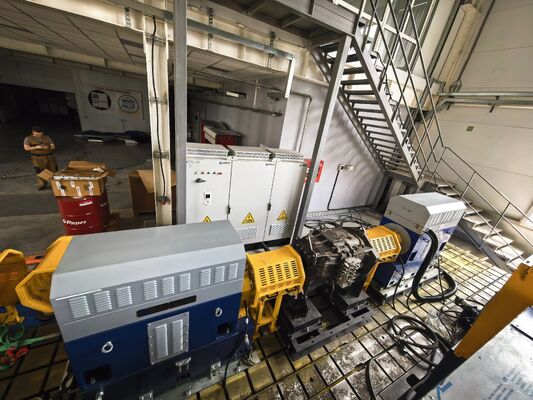

SSCH250-4000/12000 250kWการส่ง ไดนาโมเมตรประเภท TestBenchระบบ
1ทําไมต้องเลือกเว็บทดสอบของเรา?
ระบบพานทดสอบพานดินาโมเมตรประเภทการส่ง 250kW ของ Seelong เป็นทางออกที่นิยมสําหรับ R & D, การทดสอบการผลิต และการตรวจสอบการวิจัยวิทยาศาสตร์ของกล่องเกียร์ระดับกลางถึงสูง.ข้อดีหลัก ๆ ของมันคือ:
1) การปรับตัวอย่างแม่นยําแบบสองฉาก:มันพิจารณาความต้องการในการทดสอบในโรงงานที่มีความถี่สูงและความน่าเชื่อถือสูงของบริษัทผลิตและความต้องการการวิจัยของมหาวิทยาลัย / สถาบันวิจัยสําหรับการรวบรวมข้อมูลหลายมิติและการจําลองสภาพการทํางานที่ซับซ้อนอุปกรณ์หนึ่งสามารถตอบสนองกับกรณีการใช้ได้สองครั้ง
2) ข้อมูลที่มีความแม่นยําสูงและมีอํานาจ:องค์ประกอบหลักนํามาใช้การปรับแต่งระดับชั้นนําระดับนานาชาติและเทคโนโลยีหลักที่พัฒนาอย่างเป็นอิสระ, ด้วยความแม่นยําในการวัดทอร์คที่ถึง ± 0.2% FS และความแม่นยําในการวัดความเร็ว ± 1r / นาทีข้อมูลสามารถติดตามและส่งออกได้, ให้การสนับสนุนที่มีอํานาจในการประเมินผลงาน, การตรวจสอบอายุการใช้งาน, และการวินิจฉัยความผิดพลาด
3) ระยะความเร็วที่กว้าง และสภาพการทํางานที่เต็ม:ระยะความเร็วเฉพาะ 4000-12000 รอบ/นาที ซึ่งสามารถขยายได้ถึง 24000 รอบ/นาที เมื่อคู่กับเครื่องเพิ่มความเร็วเหมาะสําหรับการทดสอบความเร็วสูงและการจําลองสภาพการทํางานที่ซับซ้อนของประเภทการส่งที่แตกต่างกัน เช่น รถโดยสาร, รถพาณิชย์ และเครื่องจักรก่อสร้าง
4) รูปแบบทั้งหมดที่รองรับ:ซีรี่ย์ SSCH ครอบคลุมช่วงพลังงานครบวงจร 30kW-400kW ทําให้สามารถเลือกได้อย่างยืดหยุ่นตามความต้องการในการทดสอบ การปรับปรุงไม่ได้จําเป็นต้องเปลี่ยนอุปกรณ์ทั้งหมดทําให้การลงทุนยั่งยืนมากขึ้น.
5) มั่นคง, น่าเชื่อถือ, และบํารุงรักษาง่าย:ส่วนประกอบหลัก (เช่น เครื่องแปลงความถี่ ABB) ได้ผ่านการตรวจสอบสภาพการทํางานอย่างเข้มงวด และมีการออกแบบความปลอดภัย เช่น การป้องกันความอ้วนและการปรับมุมกําลังทําให้การทํางานที่มั่นคง 24/7 และต้นทุนการบํารุงรักษาที่ต่ํากว่า;
6) ลงประกอบและพร้อมใช้งาน:ระบบทั้งหมด รวมถึงดินาโมเมตร การควบคุม การรับข้อมูล และการป้องกันและสามารถนําไปใช้งานได้ทันทีหลังจากติดตั้งในสถานที่ซึ่งทําให้รอบการดําเนินโครงการสั้นลงมาก
2. SSCH250-4000/12000 250kW ประเภทการส่ง ไดนาโมเมตร ฐานทดสอบ ระบบส่วนประกอบหลัก
| การจัดหมวดระบบ | ส่วนประกอบหลัก | รายละเอียดแบบ | ผู้ผลิต |
| ระบบดินาโมเมตรไฟฟ้า | SSCH250-4000/12000 เครื่องวัดพลังงานไฟฟ้า | พลังงานระดับ 250kW ความเร็วระดับ 4000rpm ความเร็วสูงสุด 12000rpm ทอมปอร์ตระดับ 597Nm | ซีลอง |
| เครื่องปั่นปั่น (SLFN1000) | 0-1000Nm ความแม่นยํา ± 0.2% FS | ซีลอง | |
| กล่องเกียร์ขับเคลื่อนและฐาน | อัตราความเร็ว 1:2, ความเร็วการออก 0-24000rpm | ซีลอง | |
| SSCD300-750/3000 ดินาโมเมตรไฟฟ้าบรรทุก | พลังงาน 300kW ความเร็ว 750rpm | ซีลอง | |
| ระบบควบคุมและระบบพลังงาน | ระบบวัดและควบคุม XLP-2000 | ความแม่นยําในการวัดความเร็ว ± 1 r/min ความแม่นยําในการควบคุมทอร์ค 0.5% FS | ซีลอง |
| ระบบ ACS880 อินเวอร์เตอร์ความถี่แปร | หน่วยควบคุม ABB + SEELONG รวมเข้ากับตู้ | ABB / ซีลอง | |
| พลังงานพลังงานแบบตรงกันแบบสองทิศ (SLEVH300) | 300kW โวลเตชั่น 24-1000V | ซีลอง | |
| ระบบกล | การเชื่อมต่อความเร็วสูง | ความเร็วที่อนุญาต: 24,000 รอบ / นาที; ทอร์ค: 500 Nm | ซีลอง |
| เครื่องจํากัดทอร์ค | ทอร์คจํากัด 4000 Nm | ซีลอง | |
| แผ่นเหล็กเหล็ก + เครื่องกันกระแทก | 3000×1500×250mm + การออกแบบการดึงดูดแรงกระแทกของสปริง | ซีลอง | |
| ระบบรับข้อมูลและสนับสนุน | โมดูลรับข้อมูลหลายช่อง (SL7P12/SL7M24) | อุณหภูมิ (12 ช่อง) + Analog (32 ช่อง) | ซีลอง |
| อุปกรณ์ควบคุมอุณหภูมิของเหลวส่ง (SLE2300) | การควบคุมอุณหภูมิน้ํามันแบบคง | ซีลอง | |
| อุปกรณ์ควบคุมอุณหภูมิของสารเย็น (SLE1300) | การควบคุม PLC การออกแบบเครื่องแลกเปลี่ยนความร้อนแผ่น | ซีลอง | |
| สายไฟอัดลมความแรงสูง | ปรับปรุงให้เหมาะกับกรณีการทดสอบพลังงานสูง | ลูยาง ยิแลน |
| ปริมาตรเทคนิค | ค่า/รายละเอียด |
| พลังประเมิน | 250kW |
| ความเร็วปริมาณ | 4000 รอบ / นาที |
| ความเร็วสูงสุด | 12000 รอบ / นาที |
| ทอมปอร์ตปริมาณ | 597Nm |
| ระยะกําลังคง | 4000-12000 รอบ / นาที |
| ระยะเวลาของทอร์คคงที่ | 0-4000 รอบ / นาที |
| ความแม่นยําของการวัดทอร์ค | ± 0.2% FS |
| ความแม่นยําในการวัดความเร็ว | ± 1r/นาที |
| วิธีการติดตั้ง | ฐานที่ไม่เป็นมาตรฐาน |
| อุปกรณ์เสริมรองรับ | อุปกรณ์เสริมการเชื่อมต่อพิเศษ + แฟลนจ์หมุน |
| วิธีการเย็น | ระบบทําความเย็นด้วยน้ําที่พัฒนา |
| รุ่น | พลังงานระดับ (kW) | ปมขนาด (Nm) | ความเร็วเฉพาะ (rpm) | ความเร็วสูงสุดของเครื่องยนต์ (rpm) | ระยะกําลังคงที่ (rpm) | ระยะเวลาของทอร์คคงที่ (rpm) | ความแม่นยําของการวัดทอร์ค |
| สินค้าที่ได้รับการจัดหางาน | 30 | 64 | 4500 | 18000 | 4500-15000 | 0-4500 | 0.2% FS |
| SSCH37-4500/18000 | 37 | 79 | 4500 | 18000 | 4500-15000 | 0-4500 | 0.2% FS |
| สินค้าที่ได้รับการกําหนด | 45 | 95 | 4500 | 18000 | 4500-15000 | 0-4500 | 0.2% FS |
| รายละเอียดของรายละเอียด | 55 | 132 | 4000 | 15000 | 4000-15000 | 0-4000 | 0.2% FS |
| SSCH60-4000/15000 | 60 | 143 | 4000 | 15000 | 4000-15000 | 0-4000 | 0.2% FS |
| รายละเอียดของสินค้า | 90 | 215 | 4000 | 15000 | 4000-15000 | 0-4000 | 0.2% FS |
| SSCH110-4000/15000 | 110 | 263 | 4000 | 15000 | 4000-15000 | 0-4000 | 0.2% FS |
| SSCH132-4000/15000 | 132 | 315 | 4000 | 15000 | 4000-15000 | 0-4000 | 0.2% FS |
| SSCH160-4000/15000 | 160 | 382 | 4000 | 15000 | 4000-15000 | 0-4000 | 0.2% FS |
| SSCH200-4000/12000 | 200 | 477 | 4000 | 12000 | 4000-12000 | 0-4000 | 0.2% FS |
| SSCH250-4000/12000 | 250 | 597 | 4000 | 12000 | 4000-12000 | 0-4000 | 0.2% FS |
| สินค้าที่ได้รับการกําหนด | 300 | 716 | 4000 | 10000 | 4000-10000 | 0-4000 | 0.2% FS |
| SSCH350-4000/10000 | 350 | 836 | 4000 | 10000 | 4000-10000 | 0-4000 | 0.2% FS |
| SSCH400-4000/10000 | 400 | 955 | 4000 | 10000 | 4000-10000 | 0-4000 | 0.2% FS |
1)การวัดความแม่นยําสูง ข้อมูลที่เชื่อถือและน่าเชื่อถือ:ความแม่นยําของการวัดแรงหมุนและความเร็วของแกนบรรลุระดับชั้นนําในอุตสาหกรรม (แรงหมุน ± 0.2% FS, ความเร็ว ± 1r / นาที)รวมกับการรับสัญญาณแบบแอนาล็อก 32 ช่อง และการรับอุณหภูมิ 12 ช่อง, ครอบคลุมอย่างครบถ้วน ปริมาตรสําคัญของผลประกอบการการถ่ายทอด ข้อมูลสามารถติดตามและส่งออกได้ ตอบสนองความต้องการของการรับรองสินค้าและการตรวจสอบการวิจัยทางวิทยาศาสตร์
2)ระยะความเร็วที่กว้างและสภาพการทํางานที่เต็ม:ระยะความเร็วเบอร์ 4000-12000 รอบ/นาที สามารถขยายได้ถึง 24000 รอบ/นาที ด้วยเครื่องเพิ่มความเร็ว เหมาะสําหรับการทดสอบความเร็วสูงของเครื่องส่งในรถยนต์บุคคลรถพาณิชย์และเครื่องจักรก่อสร้าง, ขณะที่ยังสนับสนุนการจําลองสภาพการทํางานที่ซับซ้อน เช่น การจําลองภาระและการควบคุมอุณหภูมิ
3)การเลือกเต็มรูปแบบ การปรับปรุงแบบยืดหยุ่น:ซีรี่ย์ SSCH ครอบคลุมช่วงพลังงานที่ครบถ้วน 30kW-400kW และสามารถปรับปรุงให้กับการส่งจากขนาดเล็กถึงขนาดใหญ่ธุรกิจสามารถเลือกได้อย่างยืดหยุ่นตามกําลังการผลิต และสถาบันวิจัยสามารถเลือกตามทิศทางวิจัยของพวกเขาทําให้การปรับปรุงในอนาคตสะดวกขึ้น
4)การออกแบบแบบโมดูลที่มีความสามารถในการปรับขนาดที่แข็งแรง:หน่วยระบบแต่ละหน่วยเป็นโมดูลอิสระ ที่รองรับการปรับปรุงพลังงาน การเพิ่มช่องทดสอบ และการปรับตัวให้เข้ากับมาตรฐานการทดสอบใหม่สามารถขยายความยืดหยุ่นในอนาคตตามการเพิ่มกําลังการผลิตหรือทิศทางการวิจัย, ลดต้นทุนของการทดลองอุปกรณ์
5)มั่นคงและน่าเชื่อถือ ใช้งานและบํารุงรักษาง่าย:ส่วนประกอบหลักถูกคัดเลือกจากแบรนด์ระดับแรกของนานาชาติ เช่น เครื่องแปลงความถี่ ABB และเครื่องวิเคราะห์พลังงาน Yokogawaดินาโมเมตรแกนและระบบวัดและควบคุม ได้ถูกพัฒนาอย่างอิสระ และได้รับการตรวจสอบสภาพการทํางานอย่างเข้มงวดพร้อมอุปกรณ์ปรับทอร์ค การป้องกันความอ้วนและการออกแบบความปลอดภัยอื่น ๆ สามารถทํางานได้อย่างมั่นคง 24 ชั่วโมงต่อวันโดยไม่ต้องกังวล
6)รวมและพร้อมใช้งาน:ระบบทั้งหมด รวมถึงดินาโมเมตร การควบคุม การรับข้อมูล และการป้องกันซึ่งทําให้รอบการดําเนินงานของโครงการสั้นลงมาก.
7)การปรับปรุงพลังงานและการประหยัดพลังงาน:โดยใช้หลักการการทดสอบแบบปิดไฟฟ้า พลังงานไฟฟ้าที่ผลิตจากเครื่องวัดแรงภาระ สามารถนําไปส่งกลับสู่ระบบไฟฟ้าประหยัดค่าพลังงานมาก เมื่อเทียบกับเตียงทดสอบแบบดั้งเดิม.
1)อุตสาหกรรมผลิตรถยนต์:การทดสอบผลการทํางาน, การตรวจสอบอายุการใช้งาน และการตรวจสอบโรงงานของ AT, AMT, DCT เครื่องส่งอัตโนมัติสําหรับรถโดยสาร/รถพาณิชย์ และเครื่องลดแรงสําหรับรถพลังงานใหม่
2) Cเครื่องจักรกลสนาม:การทดสอบการจําลองสภาพการทํางานที่หนักและซับซ้อนของ Transmission สําหรับอุปกรณ์หนัก เช่น Excavator, Loader และ Cranes
3) Rทุกการขนส่ง สนาม:การทดสอบการสอดคล้องความเร็วและทอร์ค และการตรวจสอบความน่าเชื่อถือของกล่องเกียร์สําหรับยานขนส่งทางรถไฟฟ้าความเร็วกลางและต่ํา
4)เครื่องขนส่งอุตสาหกรรมสนาม:การประเมินผลการทํางานและการทดสอบอายุการใช้งานของกล่องเกียร์อุตสาหกรรม ระบบขับขี่เข็มขัด และระบบขับขี่โซ่
5)สถาบันวิจัยและการศึกษา:แพลตฟอร์มการทดลองหลักสําหรับมหาวิทยาลัยและสถาบันวิจัยเพื่อดําเนินการวิจัยในหัวข้อ เช่น ประสิทธิภาพการถ่ายส่งเกียร์บ๊อกซ์ การวินิจฉัยความผิดพลาด การใช้วัสดุใหม่และเทคโนโลยีประหยัดพลังงาน;
6)ผู้ผลิตอะไหล่:การตรวจสอบผลการทํางานและการทดสอบการควบคุมคุณภาพของส่วนประกอบหลักของเครื่องขนส่ง (เกียร์, หมุน, คลัค)
1) มาตรฐานแห่งชาติ: "วิธีการทดสอบสําหรับเบนจ์ทดสอบเกณฑ์ส่งของรถยนต์" QC/T 29063-2011
2) มาตรฐานในอุตสาหกรรม: JB/T 10409-2004 "วิธีการทดสอบสําหรับการส่งของเครื่องจักรกล" และ GB/T 8542-2008 "วิธีการทดสอบสําหรับกล่องเกียร์อุตสาหกรรม";
3) ISO/TR 19972"แกนการออกกําลังและเชื่อมต่อการใส่กําลังสําหรับแทรกเตอร์เกษตรและป่าไม้"
4) มาตรฐานธุรกิจ: รายละเอียดการทดสอบภายในที่พัฒนาขึ้นจากมาตรฐานสากล เช่น ISO 15085, SAE J2360 และ DIN 3990
5) มาตรฐานที่กําหนดเอง: เราสามารถปรับตัวให้กับความต้องการเฉพาะของลูกค้าของเรา และปรับปรุงกระบวนการทดสอบและความต้องการทางเทคนิคของเรา
1) รูปแบบมาตรฐาน: เรือใน90 วัน(รวมถึงการทดสอบก่อนการจัดส่ง เพื่อให้การติดตั้งเร็วเมื่อมาถึง)
2) โมเดลตามความต้องการ:ส่งใน 90-120 วัน, ครอบคลุมโลจิสติกส์และการจําหน่ายระหว่างประเทศไปยังภูมิภาคหลักของโลกรวมถึงยุโรป อเมริกา เอเชียตะวันออกเฉียงใต้ และตะวันออกกลาง (ตัวเลือกการขนส่งทางทะเล / ทางแผ่นดินที่มี)รวมถึงการบรรจุที่ปลอดภัย และการรักษากันความชื้นและกันสนิม).
3) บริการสนับสนุน: เราให้เอกสารการรับรอง CE และ ISO ครบถ้วน และหนังสือรับรองพื้นที่กําเนิดและผู้เชี่ยวชาญด้านโลจิสติกส์จะติดตามตลอดกระบวนการ เพื่อช่วยในการชําระสินค้า และรับประกันการส่งอุปกรณ์ขนาดใหญ่อย่างปลอดภัยและทันเวลา.
1) ความมุ่งมั่นในการรับประกัน:การรับประกัน 1 ปีในส่วนประกอบหลัก (ดินาโมเมตร, แฟลนจ์มอร์ค) การบํารุงรักษาตลอดชีวิต บริการแก้ไขปัญหาและซ่อมแซมฟรีในช่วงระยะเวลาการรับประกัน ยกเว้นความเสียหายที่เกิดจากความผิดพลาดของมนุษย์
2) การสนับสนุนทางเทคนิค:24 / 7 เป็นภาษาสองบริการ (ภาษาอังกฤษและภาษาจีน)เวลาตอบสนอง ≤ 4 ชั่วโมง
3) บริการติดตั้ง การใช้งาน และการฝึกอบรม: ผู้ใช้บริการรับผิดชอบในการติดตั้งพื้นฐานในสถานที่ Seelong จะส่งเทคนิคมืออาชีพสองคนไปให้คําแนะนําในสถานที่ (รวมถึงการตั้งตําแหน่งและการปรับขนาดอุปกรณ์และรายละเอียดการเชื่อมต่อท่อ / เส้น); การใช้งานอุปกรณ์จะจัดการโดยสิ้นเชิงโดยเรา (รวมถึงการทดสอบการเปิดไฟฟ้า, การปรับปรุงปริมาตร, และการทดสอบการเชื่อมโยงระบบ);จะให้การฝึกอบรมการใช้งานอาชีพฟรี 5 วัน (ครอบคลุมการใช้งานอุปกรณ์, การตั้งค่าพาราเมตร, การบํารุงรักษาประจําวัน และการแก้ปัญหา) เพื่อให้แน่ใจว่าผู้ประกอบการสามารถใช้อุปกรณ์ขนาดใหญ่ได้อย่างเก่ง
4) บริการทางไกล: รองรับการแก้ไขข้อผิดพลาดทางไกลผ่านคอมพิวเตอร์, การปรับปรุงระบบ, และการแนะแนวการตั้งค่าโซลูชั่นแบบโมดูล, แก้ปัญหาทางเทคนิคในระหว่างการใช้งานอย่างรวดเร็วและลดการสูญเสียเวลาหยุดทํางานให้น้อยที่สุด
9. FAQ
Q: จํานวนการสั่งซื้อขั้นต่ําสําหรับการร่วมมือของเราคืออะไร?
A: เราสนับสนุนการสั่งซื้อเล็ก 1 pcs สําหรับสินค้าสต็อค
Q: ผมสามารถเรียนรู้เพิ่มเติมเกี่ยวกับผลิตภัณฑ์ได้อย่างไร
ตอบ: กรุณาทิ้งอีเมลของคุณและเราจะส่งหนังสือตัวอย่างอิเล็กทรอนิกส์ของคุณ
คําถาม: ระยะเวลาในการชําระเงินของคุณคืออะไร?
A: ปกติ 40% T / T เงินฝาก, จ่ายเต็มก่อนการส่ง
คําถาม: เวลาในการจัดซื้อของผมเป็นเท่าไหร่?
ตอบ: ระยะการผลิตไดนาโมเมตร 6-8 สัปดาห์ ระยะการผลิตเซ็นเซอร์ 2-3 สัปดาห์ สินค้าอื่นๆ กรุณาติดต่อเรา
คําถาม: เราจะหาคําตอบโดยรวมของเตียงทดสอบได้อย่างไร?
ตอบ: โปรดทิ้งอีเมลของคุณไว้ ให้พนักงานเทคนิคของเรา ติดต่อคุณเกี่ยวกับแผนรายละเอียด
Q: ผมมาเยี่ยมโรงงานคุณได้มั้ย?
ตอบ: แน่นอนครับ คุณยินดีต้อนรับทุกครั้ง
10.ใบรับรองของเรา
