รายละเอียดสินค้า:
|
| การรับรอง: | ซีเอ็มซี, CE, ISO 9001, ISO 45001, ISO 14001 | ช่วงแรงบิดคงที่: | 0-3000 รอบต่อนาที |
|---|---|---|---|
| ช่วงพลังงานคงที่: | 3,000-10,000 รอบต่อนาที | การรับประกัน: | 1 ปี |
| ความเร็วในการทำงานสูงสุด: | 10,000 รอบต่อนาที | แรงบิดสูงสุด: | 420Nm |
| กำลังไฟพิกัด: | 132กิโลวัตต์ | ช่วงการวัด: | 0-1000Nm |
| น้ำหนัก: | 1,000กก | แรงดันไฟฟ้าที่ได้รับการจัดอันดับ: | 380V |
| พิมพ์: | ไดนาโมมิเตอร์ไฟฟ้า | ||
| เน้น: | ดินาโมเมตรเครื่องยนต์ UAV 132kW,เตียงทดสอบเครื่องดินาโมเมตรสลับ,ระบบทดสอบเครื่องยนต์ 10000 RPM |
||

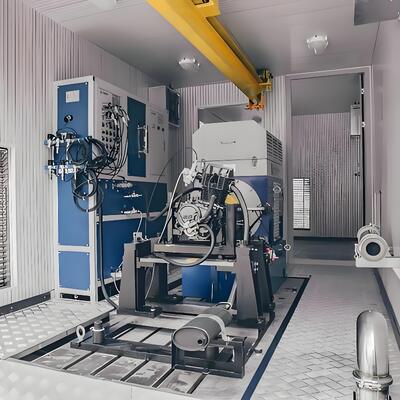

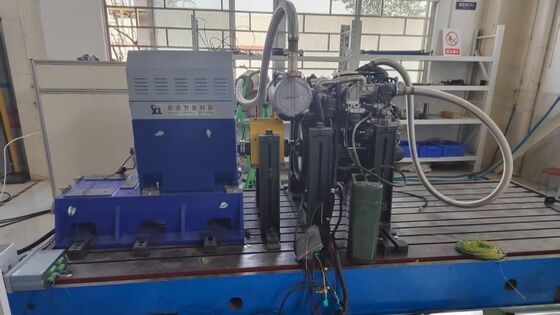

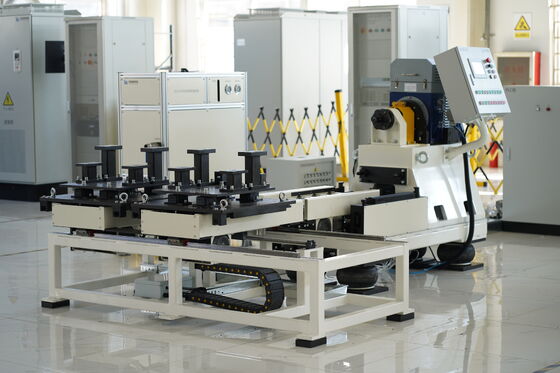

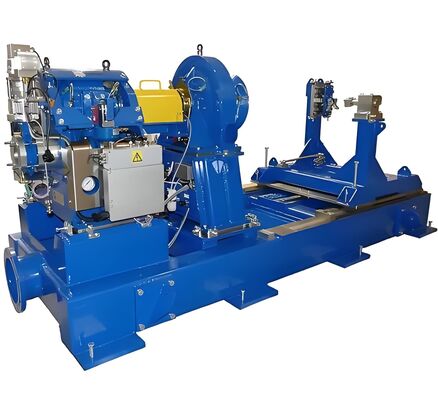

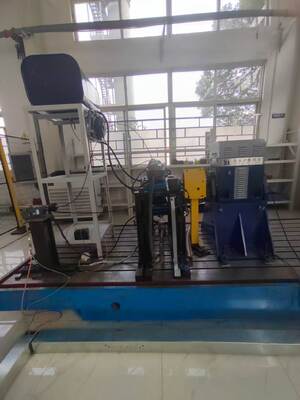

SSCG132-3000/10000 132kW เครื่องยนต์ UAV
1. SSCG132-3000/10000 132kW UAV Engine Test Dynamometer Bench ระบบประกอบ
เครื่องทดสอบเครื่องยนต์ UAV ขนาด 132kW SSCG132-3000/10000 เป็นระบบทดสอบครบวงจรที่ออกแบบโดยเฉพาะเพื่อการวิจัยและตรวจสอบเครื่องยนต์ UAV ขนาดกลางและสูงระบบนี้มีเครื่องวัดพลังงานไฟฟ้าแม่นยํา, ระบบการวัดและควบคุมแบบโมดูล และหน่วยการเก็บข้อมูลหลายช่อง สามารถประเมินปริมาตรการทํางานสําคัญอย่าง ทอร์ค ความเร็ว พลังงานและการบริโภคเชื้อเพลิงของเครื่องยนต์ไทร์บอสเฮสต์/ไทร์บอร็อปประเภท 132kW.
| ชื่อส่วนประกอบ | ข้อมูลหลัก | ยี่ห้อ |
| SSCG132-3000/10000 เครื่องวัดพลังงานไฟฟ้า | พลังงาน: 132kW, ความเร็วเฉพาะ: 3000 รอบ / นาที, ความเร็วสูงสุด: 10000 รอบ / นาที, ทอมป์เฉพาะ: 420 Nm, ระยะความเร็วแรงคงที่: 3000-10000 รอบ / นาที, ระยะความเร็วทอมป์คงที่: 0-3000 รอบ / นาที, เครื่องเย็นด้วยอากาศ | ซีลอง |
| เครื่องปั่นปั่น | 0-800Nm ความแม่น: 0.2% FS | HBM |
| ระบบแปลงความถี่แปร | แบรนด์ ABB, 132kW, ความดันไฟเข้า AC สามเฟส 380V ± 10% พร้อมการป้องกันหลายครั้งต่อการอ้วน, ความดันเกินและความร้อนเกิน | ABB |
| ระบบการวัดและควบคุม XLE-1000 | คอมพิวเตอร์อุตสาหกรรม: IPC710; CPU: Intel Core I7; ความจํา: 32GB DDR4; แฮร์ดไดรฟ์: 1TB SSD; ซอฟต์แวร์ระบบวัดและควบคุม XLE-1000 ที่ติดตั้งล่วงหน้า (รองรับการสกัดข้อมูลในเวลาจริง, การวิเคราะห์เส้นโค้ง,และการสร้างรายงาน) | ซีลอง |
| ระบบเก็บข้อมูล | ประกอบด้วยโมดูลการรับรู้อุณหภูมิต่ํา (ช่อง 6) โมดูลการรับรู้อุณหภูมิสูง (ช่อง 8) โมดูลการรับรู้แบบอนาล็อก (ช่อง 8) เซ็นเซอร์การรับรู้อุณหภูมิต่ํา (PT100),เครื่องตรวจวัดอุณหภูมิสูง เครื่องตรวจวัดแรงดัน เครื่องตรวจวัดแรงดันชั้นบรรยากาศ เครื่องตรวจวัดอุณหภูมิและความชื้น และกล่องรับข้อมูล เป็นต้น | ซีลอง |
| เครื่องขับเคลื่อนแก๊สเซอร์โว | ประสิทธิภาพ: พลังการขับเคลื่อน 150N, กระแส 120mm; การจําลองแก๊สด่วนอิเล็กทรอนิกส์: ช่องสอง 0-2.5V/5V | ซีลอง |
| เครื่องวัดปริมาณน้ํามัน | ประเภทน้ําหนัก ระยะวัด: 8-40Kg/h ความแม่นยํา: 0.2% FS | ซีลอง |
| พัดลมความถี่แปรเปลี่ยนแบบหลุดศูนย์กลาง | ใช้ในการระบายความร้อนของอุปกรณ์ที่กําลังทดสอบ; พลังงาน: 32kW | ซีลอง |
| ไม่จําเป็น - การเชื่อมต่อ | ทอร์คที่อนุญาต: 480 Nm ความเร็วที่อนุญาต: 18000 r/min | ซีลอง |
| ไม่จําเป็น - หมุนยนต์ | เครื่องยนต์แบบไม่มาตรฐานแบบรับทํา แบบ L หนาผนัง > 50 mm | ซีลอง |
| ปรับปรุงแบบไม่จํากัด | วัสดุ: HT300 (ความแข็งแรงในการดึง ≥ 300MPa); ความเรียบ: ≤0.05mm/m; ความหยาบของพื้นผิว: Ra≤1.6μm; เครื่องกันกระแทกและแผ่นเหล็กเหล็กให้ความมั่นคงระหว่างการทดสอบความเร็วสูง | ซีลอง |
| ไม่ต้องใช้ - เครื่องกันกระแทก | ประเภท: เครื่องกันกระแทกสตางค์; ความจุ 120-250 กิโลกรัม/หน่วย; ตัวประกอบความอ่อนแอ: 0.2-0.3; ความถี่การสั่นสะเทือนที่ใช้ได้: 6-12Hz; เครื่องกันกระแทกและแผ่นเหล็กเหล็กให้ความมั่นคงระหว่างการทดสอบความเร็วสูง | ซีลอง |
| ปริมาตร | รายละเอียด |
| รุ่น | SSCG132-3000/10000 |
| พลังประเมิน | 132kW |
| ความเร็วปริมาณ | 3000 รอบ / นาที |
| ทอมปอร์ตปริมาณ | 420Nm |
| ความเร็วสูงสุด | 10000 รอบ / นาที |
| ระยะความแรงคงที่ | 3000-10000 รอบ / นาที |
| ระยะความเร็วของแรงหมุนคงที่ | 0-3000 รอบ / นาที |
| วิธีการเย็น | เครื่องเย็นด้วยอากาศ |
| ระดับการป้องกัน | IP54 |
| ความจุเกิน | 150% ของกําลังปริมาณ |
| ความแม่นยําของการวัดทอร์ค | ± 0.2% FS |
| ความแม่นยําในการวัดความเร็ว | ± 1 รอบ / นาที |
1) การควบคุมความแม่นยําสูงในทุกสภาพการทํางาน:เครื่องวัดฟลานจ์มอร์คและเครื่องวัดการบริโภคเชื้อเพลิง ทั้งสองจะบรรลุมาตรฐานความแม่นยําสูง 0.2% FSมันสามารถควบคุมความสับสนของความเร็วในช่วงความเร็วที่กว้าง (0-10000 rpm) (มูลค่าทั่วไป <±0.1%) และการสลับระหว่างโหมดมอเตอร์คงที่ (0-3000 รอบ/นาที) และโหมดพลังงานคงที่ (3000-10000 รอบ/นาที) ได้อย่างต่อเนื่อง เพื่อรับประกันความน่าเชื่อถือและความสอดคล้องของข้อมูลในสภาพการทดสอบที่แตกต่างกันและให้พื้นฐานที่แม่นยําสําหรับการประเมินผลการทํางานของเครื่องยนต์.
2) การจัดการพลังงาน 4 ด้าน:รองรับการทํางานแบบสองโหมดของไฟฟ้า / เครื่องผลิต และปรับปรุงกลไกการตอบสนองพลังงานสําหรับความต้องการการทดสอบในสภาพเต็ม เช่น การเริ่มต้น-หยุด, การเดินทาง, และการกระโดดของเครื่องยนต์ UAV ระดับ 132kWมันมีประสิทธิภาพการฟื้นฟูพลังงานสูง, ลดค่าบริโภคพลังงานในระหว่างกระบวนการทดสอบอย่างสําคัญ และสอดคล้องกับแนวคิดของการทดสอบสีเขียว
3) การขยายแบบโมดูลและยืดหยุ่น:ระบบการวัดและควบคุม XLE-1000 มีความสอดคล้องในการเก็บข้อมูลหลายช่องทางที่แข็งแกร่งและหมุนยนต์สามารถรวมกันได้อย่างยืดหยุ่นตามความต้องการการทดสอบของรุ่นและชนิดของเครื่องยนต์ 132kW ที่แตกต่างกันการปรับตัวให้กับกรณีการทดสอบที่หลากหลาย และปรับปรุงการใช้ใหม่ของระบบและขอบเขตการใช้อย่างมาก
4) การป้องกันความปลอดภัยความเร็วสูง:ระบบแลกเปลี่ยนความถี่แปรเปลี่ยน (variable frequency inverter system) ผสมผสานกลไกการป้องกันหลายประการสําหรับการอุดหนุน, ความดันเกิน และการอุ่นเกินมันเสริมการออกแบบความมั่นคงโครงสร้างของอุปกรณ์สําหรับฉากการทํางานความเร็วสูงของ 10,000 รอบ / นาที ทนต่อการกระแทกทางกลที่เกิดจากการทํางานความเร็วสูงอย่างมีประสิทธิภาพ ลดความเสี่ยงของการล้มเหลวของอุปกรณ์ และรับประกันว่ากระบวนการทดสอบปลอดภัยและสามารถควบคุมได้
5) การแทรกแซงต่ําและการออกแบบที่มั่นคง:เครื่องปรับความแรงของสตางค์ถูกปรับให้เหมาะสมกับความถี่ของความสั่นสะเทือน 6-12Hzมันสร้างการป้องกันความอ่อนแอสองครั้ง, ซึ่งลดการรบกวนภายนอกและการสั่นสะเทือนของอุปกรณ์ในช่วงการทํางานความเร็วสูงอย่างมาก, การันตีว่าความแม่นยําของการทดสอบไม่ได้ถูกกระทบในช่วงความเร็วที่กว้าง
1) การพัฒนาเครื่องยนต์เครื่องบินไร้คนขับ (UAV):การทดสอบผลการทํางานของกระบวนการทั้งหมดของการเริ่มต้น, การเร่ง, การเคลื่อนไหว, และการเบรกของเครื่องยนต์ทูบอสเฮสต์ / ทูบอร็อป 132kWการตรวจสอบปริมาตรการประสิทธิภาพหลักอย่างแม่นยําในช่วงแรงหมุนคงที่ (0-3000 รอบ / นาที) และกําลังคงที่ (3000-10000 รอบ / นาที), ให้การสนับสนุนข้อมูลสําคัญสําหรับการปรับปรุงโครงสร้างเครื่องยนต์และการปรับพลังงาน
2) การตรวจสอบเครื่องยนต์บินขนาดกลางและขนาดใหญ่:ปรับปรุงเพื่อการทดสอบความทนทานและความน่าเชื่อถือของระบบพลังงานสําหรับเครื่องบินไร้คนขับขนาดกลางและขนาดใหญ่ เครื่องบินบรรทุกสินค้า เครื่องบินเฮลิคอปเตอร์เบา เป็นต้นสามารถจําลองสภาพการทํางานที่รุนแรง เช่น ความสูงสูงและอุณหภูมิสูง, ประเมินความมั่นคงของเครื่องยนต์ในสถานที่ทํางานต่อเนื่องในความเร็วสูง 10,000 รอบ/นาทีและประเมินผลงานความเหมาะสมของวัสดุสําคัญ เช่น สายเหล็กอัดอุณหภูมิสูงและสายเหล็กไทเทเนียม.
3) การทดสอบพลังงานพลังงานพลังงานใหม่ในระยะกลาง:รองรับการประเมินและปรับปรุงประสิทธิภาพการตอบสนองพลังงานของ Drones ไฮบริดขนาดกลางและทดสอบและตรวจสอบโลจิกการกระจายพลังงานของระบบพลังงานชั้น 132kW เพื่อช่วยเพิ่มความทนทานและประสิทธิภาพการใช้พลังงานของ Drone.
4) การปรับขนาดมอเตอร์ความแม่นยําสูงในอุตสาหกรรม:ใช้สําหรับการปรับขนาดลักษณะของความเร็วหมุนของมอเตอร์กําลังกลางและสูงที่ต้องการช่วงความเร็วที่กว้าง (0-10000 rpm)ตอบสนองความต้องการในการปรับขนาดของกรณีการควบคุมความแม่นยําสูง เช่น มอเตอร์อากาศและมอเตอร์ขับเคลื่อนอุตสาหกรรมระดับสูงและปรับปรุงความแม่นยําและความมั่นคงในการทํางานของมอเตอร์
| รุ่น | พลังงาน (KW) | ทอร์ค (Nm) | ความเร็วเฉพาะ (rpm) | ความเร็วสูงสุด (rpm) | ระยะเวลาของทอร์คคงที่ (rpm) | ระยะกําลังคงที่ (rpm) | ความแม่นยําของการวัดทอร์ค (% FS) |
| ขนาดของเครื่องยนต์ | 30 | 95 | 3000 | 10000 | 0-3000 | 3000-10000 | 00.05/0.1/02 |
| ข้อมูลการจัดหางาน | 45 | 143 | 3000 | 10000 | 0-3000 | 3000-10000 | 00.05/0.1/02 |
| ขนาดของน้ํามัน | 60 | 191 | 3000 | 10000 | 0-3000 | 3000-10000 | 00.05/0.1/02 |
| ขนาดของน้ํามัน | 75 | 238 | 3000 | 10000 | 0-3000 | 3000-10000 | 00.05/0.1/02 |
| ขนาดของน้ํามัน | 90 | 286 | 3000 | 10000 | 0-3000 | 3000-10000 | 00.05/0.1/02 |
| ข้อมูลการจัดหา | 110 | 350 | 3000 | 10000 | 0-3000 | 3000-10000 | 00.05/0.1/02 |
| SSCG132-3000/10000 | 132 | 420 | 3000 | 10000 | 0-3000 | 3000-10000 | 00.05/0.1/02 |
| ขนาดของน้ํามัน | 160 | 509 | 3000 | 10000 | 0-3000 | 3000-10000 | 00.05/0.1/02 |
| SSCG200-3000/8000 | 200 | 637 | 3000 | 8000 | 0-3000 | 3000-8000 | 00.05/0.1/02 |
| SSCG250-3000/8000 | 250 | 796 | 3000 | 8000 | 0-3000 | 3000-8000 | 00.05/0.1/02 |
| SSCG300-3000/7500 | 300 | 955 | 3000 | 7500 | 0-3000 | 3000-7500 | 00.05/0.1/02 |
| SSCG350-3000/7500 | 350 | 1114 | 3000 | 7500 | 0-3000 | 3000-7500 | 00.05/0.1/02 |
| SSCG400-3000/7500 | 400 | 1273 | 3000 | 7500 | 0-3000 | 3000-7500 | 00.05/0.1/02 |
รองรับบริการที่กําหนดเอง: ระยะความเร็ว, ระยะแรงฟอก, ฟังก์ชันโปรแกรมการทดสอบ, และการปรับปรุงสิ่งแวดล้อมพิเศษสามารถปรับปรุงตามความต้องการ
7. การจัดส่งและการสนับสนุนหลังการขาย
บริการส่ง
1) รูปแบบมาตรฐาน: เรือภายใน 90 วัน (รวมถึงการทดสอบก่อนการจัดส่งเพื่อให้แน่ใจว่าการติดตั้งอย่างรวดเร็วเมื่อถึง)
2) โมเดลตามความต้องการ: การจัดส่งภายใน 90-120 วัน ครอบคลุมโลจิสติกส์และการจําหน่ายระหว่างประเทศ ไปยังภูมิภาคสําคัญทั่วโลก รวมถึงยุโรป อเมริกา เอเชียตะวันออกเฉียงใต้และตะวันออกกลาง (ทางเลือกการขนส่งทางทะเล / ทางแผ่นดินรวมถึงการบรรจุที่ปลอดภัยและการรักษากันความชื้นและกันสนิม)
3) บริการสนับสนุน: เราให้เอกสารการรับรอง CE และ ISO ครบถ้วน และหนังสือรับรองพื้นที่กําเนิดและผู้เชี่ยวชาญด้านโลจิสติกส์จะติดตามตลอดกระบวนการ เพื่อช่วยในการชําระสินค้า และรับประกันการส่งอุปกรณ์ขนาดใหญ่อย่างปลอดภัยและทันเวลา.
การสนับสนุนหลังการขาย
1) การรับประกัน cการผ่อนคลาย: การรับประกัน 1 ปีสําหรับส่วนประกอบหลัก (ไดนาโมเมตร, แฟลนซ์มอร์ค), การบํารุงรักษาตลอดชีวิต; บริการแก้ไขปัญหาและซ่อมแซมฟรีในช่วงระยะเวลาการรับประกัน, ยกเว้นความเสียหายที่เกิดจากความผิดพลาดของมนุษย์
2) การสนับสนุนทางเทคนิค: บริการสองภาษา 24/7 (ภาษาอังกฤษและภาษาจีน) เวลาตอบรับ ≤ 4 ชั่วโมง
3) บริการติดตั้ง การใช้งาน และการฝึกอบรม: ผู้ใช้บริการรับผิดชอบในการติดตั้งพื้นฐานในสถานที่ Seelong จะส่งเทคนิคมืออาชีพสองคนไปให้คําแนะนําในสถานที่ (รวมถึงการตั้งตําแหน่งและการปรับขนาดอุปกรณ์และรายละเอียดการเชื่อมต่อท่อ / เส้น); การใช้งานอุปกรณ์จะจัดการโดยสิ้นเชิงโดยเรา (รวมถึงการทดสอบการเปิดไฟฟ้า, การปรับปรุงปริมาตร, และการทดสอบการเชื่อมโยงระบบ);จะให้การฝึกอบรมการใช้งานมืออาชีพฟรี 3 วัน (ครอบคลุมการใช้งานอุปกรณ์, การตั้งค่าพาราเมตร, การบํารุงรักษาประจําวัน และการแก้ปัญหา) เพื่อให้แน่ใจว่าผู้ประกอบการสามารถใช้อุปกรณ์ขนาดใหญ่ได้อย่างเก่ง
4) บริการทางไกล: รองรับการแก้ไขข้อผิดพลาดทางไกลผ่านคอมพิวเตอร์, การปรับปรุงระบบ, และการแนะแนวการตั้งค่าโซลูชั่นแบบโมดูล, แก้ปัญหาทางเทคนิคในระหว่างการใช้งานอย่างรวดเร็วและลดการสูญเสียเวลาหยุดทํางานให้น้อยที่สุด
8. FAQ
คําถาม: จํานวนการสั่งซื้อขั้นต่ําสําหรับความร่วมมือของเราคืออะไร?
A: เราสนับสนุนการสั่งซื้อเล็ก 1 pcs สําหรับสินค้าสต็อค.
Q: ผมสามารถเรียนรู้เพิ่มเติมเกี่ยวกับผลิตภัณฑ์ได้อย่างไร
ตอบ: กรุณาทิ้งอีเมลของคุณ และเราจะส่งหนังสือตัวอย่างอิเล็กทรอนิกส์ของคุณ
คําถาม: ระยะเวลาในการชําระเงินของคุณคืออะไร?
A: ปกติ 40% T / T เงินฝาก, จ่ายเต็มก่อนการส่ง
คําถาม: เวลาในการจัดซื้อของผมเป็นเท่าไหร่?
ตอบ: ระยะการผลิตไดนาโมเมตร 6-8 สัปดาห์ ระยะการผลิตเซ็นเซอร์ 2-3 สัปดาห์ สินค้าอื่นๆ กรุณาติดต่อเรา
คําถาม: เราจะหาคําตอบโดยรวมของเตียงทดสอบได้อย่างไร?
ตอบ: โปรดทิ้งอีเมลของคุณไว้ ให้พนักงานเทคนิคของเรา ติดต่อคุณเกี่ยวกับแผนละเอียด
Q: ผมมาเยี่ยมโรงงานคุณได้มั้ย?
ตอบ: แน่นอนครับ คุณยินดีต้อนรับทุกครั้ง
