รายละเอียดสินค้า:
|
| การรับรอง: | ซีเอ็มซี, CE, ISO 9001, ISO 45001, ISO 14001 | ช่วงแรงบิดคงที่: | 0-4000rpm |
|---|---|---|---|
| ช่วงพลังงานคงที่: | 4,000-15,000 รอบต่อนาที | การรับประกัน: | 1 ปี |
| ความเร็วในการทำงานสูงสุด: | 15,000 รอบต่อนาที | แรงบิดสูงสุด: | 132 นิวตันเมตร |
| กำลังไฟพิกัด: | 55KW | ช่วงการวัด: | 0-200 นิวตันเมตร |
| น้ำหนัก: | 800กก | แรงดันไฟฟ้าที่ได้รับการจัดอันดับ: | 380V |
| พิมพ์: | ไดนาโมมิเตอร์ไฟฟ้า | ||
| เน้น: | ระบบทดสอบไดนาโมมิเตอร์ AC 55kW,เบานดินาโมเตอร์พลังงานใหม่,ไดนาโมมิเตอร์ทดสอบมอเตอร์ 15000 RPM |
||

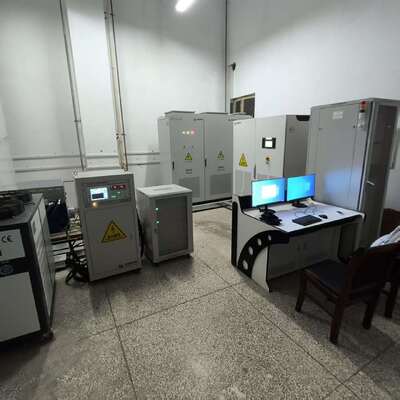

SSCH55-4000-15000 55kW เครื่องทดสอบพลังงานใหม่
1. SSCH55-4000-15000 55kW เครื่องยนต์พลังงานใหม่ Dynamometer bench System Component Description
| ชื่อส่วนประกอบ | ข้อมูลหลัก | ยี่ห้อ |

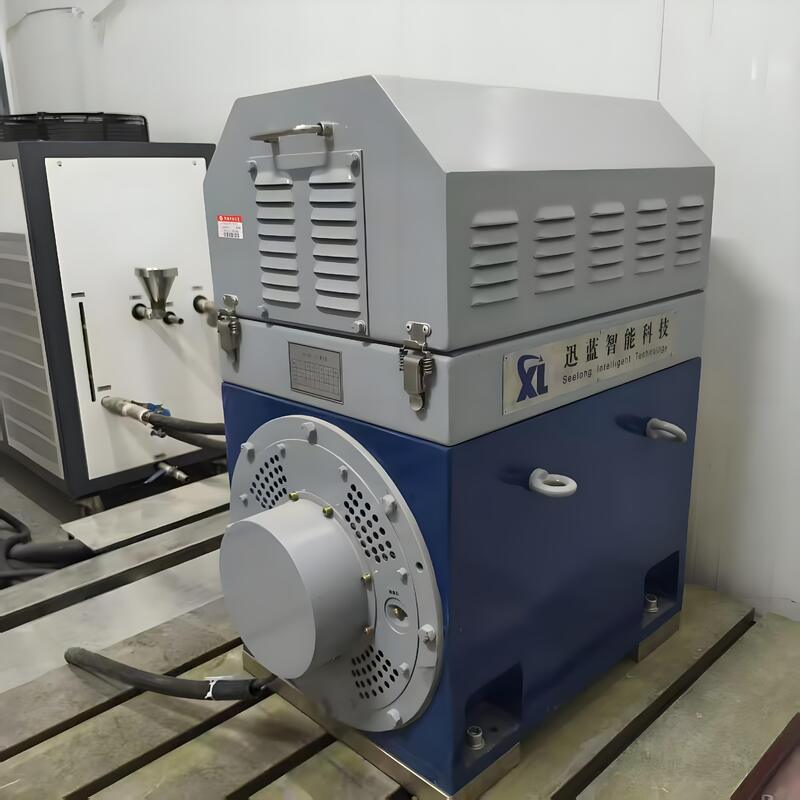

| เครื่องวัดพลังงานไฟฟ้า | พลังงาน: 55kW; ความเร็วเฉพาะ: 4000 รอบ / นาที; ทอมปอร์ตเฉพาะ: 132 Nm; ความเร็วสูงสุด: 15000 รอบ / นาที; เย็นด้วยอากาศ | ซีลอง |
| เครื่องปั่นปั่น | ระยะการวัด: 0-200 Nm; การออกสัญญาณ: 4-20 mA; ความแม่นยําของการวัด: 0.2 % FS; เหมาะสําหรับการทดสอบมอเตอร์ไมโครที่แรงหมุนต่ํา | HBM |

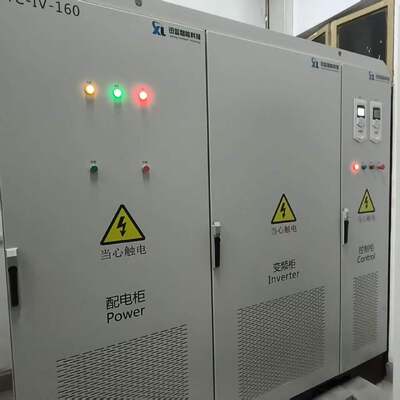

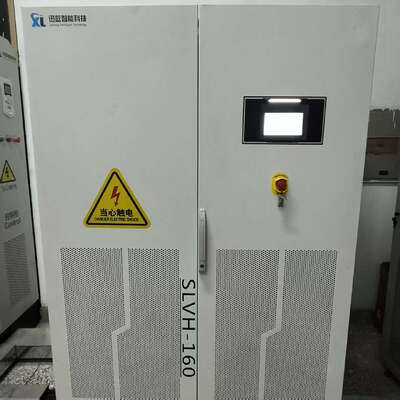

| ระบบแปลงความถี่แปร | ความดันการเข้า: AC สามเฟส 380V ± 10%; ความถี่: 50/60Hz; ความแม่นยําในการควบคุมทอร์ค: 0.2 %FS; ความแม่นยําในการควบคุมความเร็ว: ±1rpm; เวลาตอบสนอง: 5ms; เหมาะสําหรับห้างสรรพการขนาดเล็ก | ABB |
| ระบบการวัดและควบคุม XLM-1000 | อินเตอร์เฟซการสื่อสาร: EtherCAT (≤1ms) / RS485; การเก็บข้อมูลของโซลูชั่น: 60+ (เวอร์ชั่นที่เรียบง่าย, เน้นฉากการขับเคลื่อนขนาดเล็ก); รองรับการบูรณาการ MES น้ําหนักเบา | ซีลอง |
| ระบบเก็บข้อมูล | ประกอบด้วยหน่วยรับรู้การสั่นสะเทือน,หน่วยรับรู้อุณหภูมิ,หน่วยรับรู้การเข้าแบบแอนาล็อก และหน่วยรับรู้การเข้าแบบดิจิตอลทําการติดตามการสั่นสะเทือนของเครื่องยนต์ขนาดเล็ก (เช่นเครื่องยนต์คอมเพรเซอร์), ติดตามอุณหภูมิการล่อ / กล่องของมอเตอร์ไมโคร, ความตึงเครียด / การประกอบกระแสของมอเตอร์ขนาดเล็ก (เช่นมอเตอร์แฟน) และการประกอบสัญญาณการสลับของมอเตอร์ขนาดเล็ก | ซีลอง |
| เครื่องวิเคราะห์กําลัง | โลเตจ 0-800V; กระแส 0-300A; อาร์มอนิก 0-50th ระดับ; อัตราการอัพเดทข้อมูล 10ms; ความแม่นยําของการวัดพลังงาน ± 0.05 % FS; ความผิดพลาด ≤ 0.2 % | ซีลอง |
| เครื่องจําลองแบตเตอรี่ | ความดันออก 200-800V; กระแสออก 0-145A; ความคลื่นออก ≤0.5 %FS; ความมั่นคง ±0.1%/h | ซีลอง |
| การเชื่อมต่อ | ประเภทแผ่นห้อย; ทอมปอร์ตชื่อ 200Nm; ความเร็วที่อนุญาต 18000rpm (สามารถปรับปรุงความเร็วที่ต้องการสูงสุด 15000rpm); กว้าง 50mm (สามารถปรับปรุงให้กับแกนมอเตอร์ไมโคร) | ซีลอง |
| การปกป้อง | วัสดุ: Q235 แผ่นเหล็ก; ความหนา: 2.5mm; ด้วยโครงสร้างเปิดและปิดเร็ว (เวลาการบํารุงรักษาลด 50%); การตอบสนองการกระตุ้น ≤0.1s | ซีลอง |
| พล็อตเหล็กเหล็ก | วัสดุ: HT300; ขนาด: 1600mm × 1000mm × 150mm; ความแข็งแรงในการดึง: ≥300MPa | ซีลอง |
| เครื่องยนต์ | ระยะการปรับ (ความสูงกลาง): 120-350 มิลลิเมตร; เหมาะสมกับมอเตอร์ (รวมถึงเครือจับไมโครมอเตอร์) ขนาดกระแส 50-200 มิลลิเมตร; ความเฉพาะ ≤0.05 มิลลิเมตร | ซีลอง |
2. ปริมาตรเทคนิคของไดนาโมเมตรทดสอบมอเตอร์พลังงานใหม่ 55kW
| ประเภทปารามิเตอร์ | ตัวชี้วัดทางเทคนิค |
| ผู้ผลิตเครื่องยนต์ | ซีลอง |
| พลังประเมิน | 55kW |
| ทอมปอร์ตปริมาณ | 132Nm |
| ความเร็วปริมาณ | 4000 รอบ / นาที |
| ความเร็วสูงสุด | 15000 รอบ / นาที |
| ระยะความเร็วของแรงหมุนคงที่ | 0-4000 รอบ / นาที |
| ระยะความแรงคงที่ | 4000-15000 รอบ / นาที |
| รูปแบบเซ็นเซอร์มอร์ค | HBM T40B |
| ผู้ผลิตเซ็นเซอร์มอร์ค | HBM |
| ระยะของเซ็นเซอร์ทอร์ค | 0-200Nm |
| ระดับความละเอียด | 0.2% FS |
3. SSCH55-4000-15000 55kW New Energy Motor Test Dynamometer Bench System ข้อดีของระบบ
1) การใช้งานเบา:ขนาดพื้นที่ ≤12m2 โดยมีการออกแบบแบบเย็นด้วยอากาศ คนเดียวสามารถทําการวางเครื่องมือได้ เหมาะสําหรับห้องปฏิบัติการ / ห้องปฏิบัติการขนาดเล็กโครงสร้างการระบายความร้อนถูกปรับปรุงให้ดีที่สุดสําหรับช่วงความเร็ว 4000-15000 rpm เพื่อให้มั่นคงในการทํางานต่อเนื่อง.
2) ความละเอียดเฉพาะสําหรับมอเตอร์ขนาดเล็ก:แฟลนจ์มอเตอร์รองรับความละเอียดของมอเตอร์ต่ํา 0.01Nm ทําให้เหมาะสําหรับการทดสอบมอเตอร์ในอุปกรณ์ครัวเรือน (เช่นมอเตอร์คอมเพรสเซอร์เครื่องปรับอากาศที่มีมอเตอร์ 5-10Nm)ระยะยาวของทอร์คคงที่ 0-4000rpm ครอบคลุมอย่างแม่นยําความเร็วต่ํา, สถานการณ์ภาระหนักสําหรับไมโครมอเตอร์, แก้ปัญหาของ "ความแม่นยําไม่เพียงพอในการทดสอบมอเตอร์ขนาดเล็กบนเตียงทดสอบขนาดใหญ่".
3) เร็วๆsทาร์ทgยูได:ระบบการวัดและควบคุมที่เรียบง่าย ทําให้พนักงานใหม่สามารถทํางานได้อย่างอิสระหลังจากการฝึกอบรมเพียงวันเดียวและมีแผนการทดสอบมาตรฐานที่กําหนดล่วงหน้าสําหรับกรณีความเร็วปริมาณ 4000 รอบ / นาที, ลดค่าแรงงานสําหรับธุรกิจขนาดเล็ก
4) สามารถปรับตัวได้ต่อหลายกรณี:ครอบคลุมความเร็วจาก 0-15000 รอบ / นาทีและลูกหมุนจาก 0-200Nm และช่วงพลังงานคงที่จาก 4000-15000 รอบ / นาที มันปรับตัวให้กับความต้องการการทํางานความเร็วสูงของอุปกรณ์ขนาดเล็กและกลางครอบคลุมฉาก เช่น ยานพลังงานใหม่ขนาดเล็กเครื่องหนึ่งสามารถแทนเครื่องทดสอบที่มุ่งมั่นหลายเครื่อง โดยลดการลงทุนอุปกรณ์สําหรับธุรกิจขนาดเล็ก
4. SSCH55-4000-15000 55kW เครื่องยนต์พลังงานใหม่ การทดสอบ ไดนาโมเมตร
1) มอเตอร์ขับเคลื่อนรถพลังงานใหม่ขนาดเล็ก:เหมาะกับ Wuling Hongguang MINIEV (มอเตอร์ขับเคลื่อน 20-30kW) และ Euler R1 (มอเตอร์ขับเคลื่อน 35kW) ทดสอบแรงหมุนเริ่มต้น (≥ 100Nm) ประสิทธิภาพการใช้พลังงานในความเร็วต่ํา (≥ 88%)และความมั่นคงในการผลิตพลังงานที่ความเร็วเบอร์ 4000 rpm เพื่อตอบสนองความต้องการการตรวจสอบคุณภาพการผลิตชุด.
2) มอเตอร์ระบบเก็บพลังงานในบ้าน:สําหรับอินเวอร์เตอร์เก็บพลังงานขนาดเล็ก (30-55kW) และมอเตอร์พัดลมเก็บพลังงานติดตามอุปกรณ์อุปกรณ์เก็บพลังงานในบ้านอย่างปลอดภัยในทุกสภาพการทํางาน.
3) การทดสอบมอเตอร์ของอุปกรณ์บ้าน:เหมาะกับเครื่องปรับอากาศ (1-5kW) และมอเตอร์เครื่องซักผ้า (5-15kW) การทดสอบประสิทธิภาพพลังงานและการตรวจสอบอายุการใช้งานถูกดําเนินการในช่วงแรงหมุนคงที่ 0-4000 รอบ / นาทีที่ตรงกับช่วงความเร็วในการทํางานของมอเตอร์เครื่องใช้ในบ้าน, และช่วยให้บริษัทอุปกรณ์บ้านได้รับการรับรองประสิทธิภาพด้านพลังงาน (เช่นการรับรองระดับประสิทธิภาพด้านพลังงานของจีนระดับ 1 และการรับรอง ERP ของสหภาพยุโรป)
4) การตรวจสอบคุณภาพของมอเตอร์อุตสาหกรรมขนาดเล็ก:การทดสอบประสิทธิภาพภาระและความน่าเชื่อถือของพัดลมขนาดเล็ก (15-55kW) และมอเตอร์ปั๊มน้ํา (20-50kW)ที่ครอบคลุมความต้องการในการทํางานความเร็วสูงของอุปกรณ์ในช่วงกําลังคงที่ 4000-15000 รปม, ช่วยให้บริษัทขนาดเล็กและขนาดกลางดําเนินการปรับปรุงการประหยัดพลังงานของมอเตอร์ (ประหยัดพลังงานไฟฟ้าต่อปี ≥3000kWh / หน่วย,จากการคํานวณประสิทธิภาพของมอเตอร์แฟน 15kW เพิ่มขึ้นจาก 85% เป็น 92%).
5) การวิจัยจุลยนต์ในมหาวิทยาลัย:สนับสนุนการวิจัยและพัฒนา และการทดสอบมอเตอร์ซินโครนของแม่เหล็กถาวรขนาดเล็ก (5-55kW) ซึ่งครอบคลุมช่วงความกว้างของ 0-4000rpm ทอมป์คงที่ + 4000-15000rpm กําลังคงที่เหมาะสําหรับการปรับปรุง "เสียงเสียงต่ําและประสิทธิภาพสูง" ของมอเตอร์อุปกรณ์ครัวเรือนใหม่ และการวิจัยผลการทํางานความเร็วสูงของมอเตอร์อุตสาหกรรมขนาดเล็กและเหมาะสําหรับโครงการวิจัยวิทยาศาสตร์ขนาดเล็กในห้องปฏิบัติการมหาวิทยาลัย
5. SSCH55-4000-15000 55kW เครื่องยนต์พลังงานใหม่ การทดสอบ ไดนาโมเมตร เบนจ์ ระบบมาตรฐาน
6รายการรุ่นของระบบเครื่องทดสอบไดนาโมเมตร
| รุ่น | อัตราการทํางาน | ทอร์คเบอร์ (Nm) | ความเร็วเฉพาะ (rpm) | ความเร็วสูงสุด (rpm) | ระยะกําลังคงที่ (rpm) | ระยะเวลาของทอร์คคงที่ (rpm) |
ความแม่นยําในการวัดทอร์ค (% FS) |
| สินค้าที่ได้รับการจัดหางาน | 30 | 64 | 4500 | 18000 | 4500-15000 | 0-4500 | 00.05/0.1/02 |
| SSCH37-4500/18000 | 37 | 79 | 4500 | 18000 | 4500-15000 | 0-4500 | 00.05/0.1/02 |
| สินค้าที่ได้รับการกําหนด | 45 | 95 | 4500 | 18000 | 4500-15000 | 0-4500 | 00.05/0.1/02 |
| รายละเอียดของรายละเอียด | 55 | 132 | 4000 | 15000 | 4500-15000 | 0-4000 | 00.05/0.1/02 |
| SSCH60-4000/15000 | 60 | 143 | 4000 | 15000 | 4000-15000 | 0-4000 | 00.05/0.1/02 |
| รายละเอียดของสินค้า | 90 | 215 | 4000 | 15000 | 4000-15000 | 0-4000 | 00.05/0.1/02 |
| SSCH110-4000/15000 | 110 | 263 | 4000 | 15000 | 4000-15000 | 0-4000 | 00.05/0.1/02 |
| SSCH132-4000/15000 | 132 | 315 | 4000 | 15000 | 4000-15000 | 0-4000 | 00.05/0.1/02 |
| SSCH160-4000/15000 | 160 | 382 | 4000 | 15000 | 4000-15000 | 0-4000 | 00.05/0.1/02 |
| SSCH200-4000/12000 | 200 | 477 | 4000 | 12000 | 4000-12000 | 0-4000 | 00.05/0.1/02 |
| SSCH250-4000/12000 | 250 | 597 | 4000 | 12000 | 4000-12000 | 0-4000 | 00.05/0.1/02 |
| สินค้าที่ได้รับการกําหนด | 300 | 716 | 4000 | 10000 | 4000-10000 | 0-4000 | 00.05/0.1/02 |
| SSCH350-4000/10000 | 350 | 836 | 4000 | 10000 | 4000-10000 | 0-4000 | 00.05/0.1/02 |
| SSCH400-4000/10000 | 400 | 955 | 4000 | 10000 | 4000-10000 | 0-4000 | 00.05/0.1/02 |
รองรับการบริการที่กําหนดเอง: ระยะความเร็ว, ระยะแรงหมุน, ฟังก์ชันโปรแกรมการทดสอบ, และการปรับปรุงสิ่งแวดล้อมพิเศษ
7การจัดส่งและการสนับสนุนหลังการขาย
1) รูปแบบมาตรฐานs: เรือภายใน 90 วัน (รวมถึงการทดสอบก่อนการจัดส่งเพื่อให้แน่ใจว่าการติดตั้งอย่างรวดเร็วเมื่อถึง)
2) รูปแบบที่กําหนดเอง: การจัดส่งภายใน 90-120 วัน ครอบคลุมโลจิสติกส์และการจําหน่ายระหว่างประเทศ ไปยังภูมิภาคสําคัญทั่วโลก รวมถึงยุโรป อเมริกา เอเชียตะวันออกเฉียงใต้และตะวันออกกลาง (ทางเลือกการขนส่งทางทะเล / ทางแผ่นดินรวมถึงการบรรจุที่ปลอดภัยและการรักษากันความชื้นและกันสนิม)
3) บริการรองรับ: เราให้เอกสารการรับรอง CE และ ISO ครบถ้วน และหนังสือรับรองพื้นที่กําเนิดและผู้เชี่ยวชาญด้านโลจิสติกส์จะติดตามตลอดกระบวนการ เพื่อช่วยในการชําระสินค้า และรับประกันการส่งอุปกรณ์ขนาดใหญ่อย่างปลอดภัยและทันเวลา.
1) การรับประกันcการผ่อนคลาย: การรับประกัน 1 ปีสําหรับส่วนประกอบหลัก (ไดนาโมเมตร, แฟลนซ์มอร์ค), การบํารุงรักษาตลอดชีวิต; บริการแก้ไขปัญหาและซ่อมแซมฟรีในช่วงระยะเวลาการรับประกัน, ยกเว้นความเสียหายที่เกิดจากความผิดพลาดของมนุษย์
2) การสนับสนุนทางเทคนิค: บริการสองภาษา 24/7 (ภาษาอังกฤษและภาษาจีน) เวลาตอบรับ ≤ 4 ชั่วโมง
3) บริการติดตั้ง การใช้งาน และการฝึกอบรม: ผู้ใช้บริการรับผิดชอบในการติดตั้งพื้นฐานในสถานที่ Seelong จะส่งเทคนิคมืออาชีพสองคนไปให้คําแนะนําในสถานที่ (รวมถึงการตั้งตําแหน่งและการปรับขนาดอุปกรณ์และรายละเอียดการเชื่อมต่อท่อ / เส้น); การใช้งานอุปกรณ์จะจัดการโดยสิ้นเชิงโดยเรา (รวมถึงการทดสอบการเปิดไฟฟ้า, การปรับปรุงปริมาตร, และการทดสอบการเชื่อมโยงระบบ);จะให้การฝึกอบรมการใช้งานมืออาชีพฟรี 3 วัน (ครอบคลุมการใช้งานอุปกรณ์, การตั้งค่าพาราเมตร, การบํารุงรักษาประจําวัน และการแก้ปัญหา) เพื่อให้แน่ใจว่าผู้ประกอบการสามารถใช้อุปกรณ์ขนาดใหญ่ได้อย่างเก่ง
4) บริการทางไกล: รองรับการแก้ไขข้อผิดพลาดทางไกลผ่านคอมพิวเตอร์, การปรับปรุงระบบ, และการแนะแนวการตั้งค่าโซลูชั่นแบบโมดูล, แก้ปัญหาทางเทคนิคในระหว่างการใช้งานอย่างรวดเร็วและลดการสูญเสียเวลาหยุดทํางานให้น้อยที่สุด
8. FAQ
คําถาม: จํานวนการสั่งซื้อขั้นต่ําสําหรับความร่วมมือของเราคืออะไร?
A: เราสนับสนุนการสั่งซื้อเล็ก 1 pcs สําหรับสินค้าสต็อค.
Q: ผมสามารถเรียนรู้เพิ่มเติมเกี่ยวกับผลิตภัณฑ์ได้อย่างไร
ตอบ: กรุณาทิ้งอีเมลของคุณ และเราจะส่งหนังสือตัวอย่างอิเล็กทรอนิกส์ของคุณ
คําถาม: ระยะเวลาในการชําระเงินของคุณคืออะไร?
A: ปกติ 40% T / T เงินฝาก, จ่ายเต็มก่อนการส่ง
คําถาม: เวลาในการจัดซื้อของผมเป็นเท่าไหร่?
ตอบ: ระยะการผลิตไดนาโมเมตร 6-8 สัปดาห์ ระยะการผลิตเซ็นเซอร์ 2-3 สัปดาห์ สินค้าอื่นๆ กรุณาติดต่อเรา
คําถาม: เราจะหาคําตอบโดยรวมของเตียงทดสอบได้อย่างไร?
ตอบ: โปรดทิ้งอีเมลของคุณไว้ ให้พนักงานเทคนิคของเรา ติดต่อคุณเกี่ยวกับแผนละเอียด
Q: ผมมาเยี่ยมโรงงานคุณได้มั้ย?
ตอบ: แน่นอนครับ คุณยินดีต้อนรับทุกครั้ง
9ใบรับรองของเรา
