รายละเอียดสินค้า:
|
| การรับรอง: | ซีเอ็มซี, CE, ISO 9001, ISO 45001, ISO 14001 | ช่วงแรงบิดคงที่: | 0-4500rpm |
|---|---|---|---|
| ช่วงพลังงานคงที่: | 4500-15,000 รอบต่อนาที | การรับประกัน: | 1 ปี |
| ความเร็วในการทำงานสูงสุด: | 18000รอบต่อนาที | แรงบิดสูงสุด: | 79 นิวตันเมตร |
| กำลังไฟพิกัด: | 37KW | ช่วงการวัด: | 0-200 นิวตันเมตร |
| น้ำหนัก: | 700 กิโลกรัม | แรงดันไฟฟ้าที่ได้รับการจัดอันดับ: | 380V |
| พิมพ์: | ไดนาโมมิเตอร์ไฟฟ้า | ||
| เน้น: | ระบบทดสอบพีซี 37kW,เบานดินาโมเตอร์พลังงานใหม่,ระบบทดสอบมอเตอร์ 18000 RPM |
||

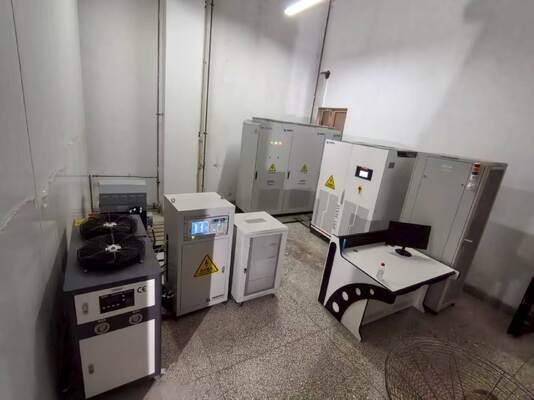

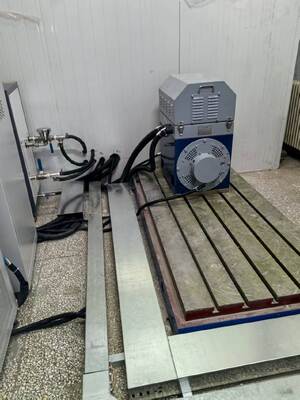

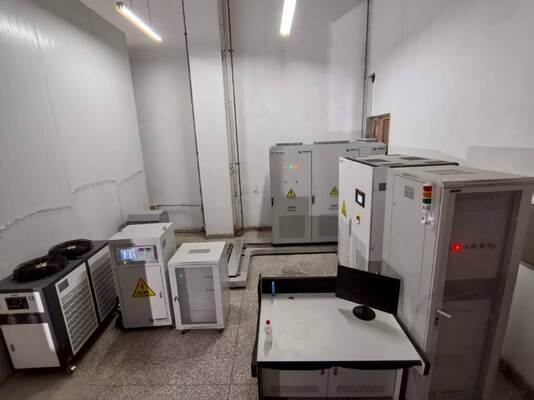

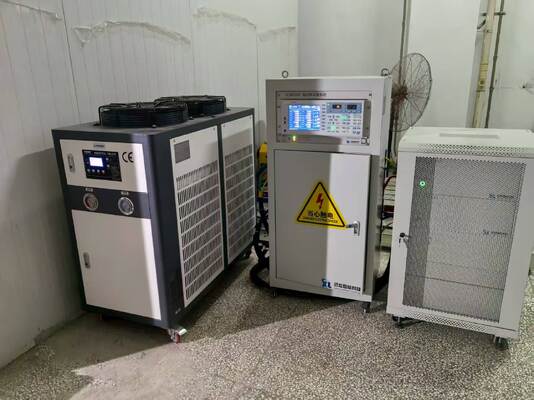

SSCH37-4500-18000 ระบบทดสอบไดนาโมมิเตอร์มอเตอร์พลังงานใหม่ 37kW
1. SSCH37-4500-18000 ข้อมูลจำเพาะการกำหนดค่าระบบทดสอบไดนาโมมิเตอร์มอเตอร์พลังงานใหม่ 37kW
| ชื่อส่วนประกอบ | ข้อมูลจำเพาะหลัก | แบรนด์ |

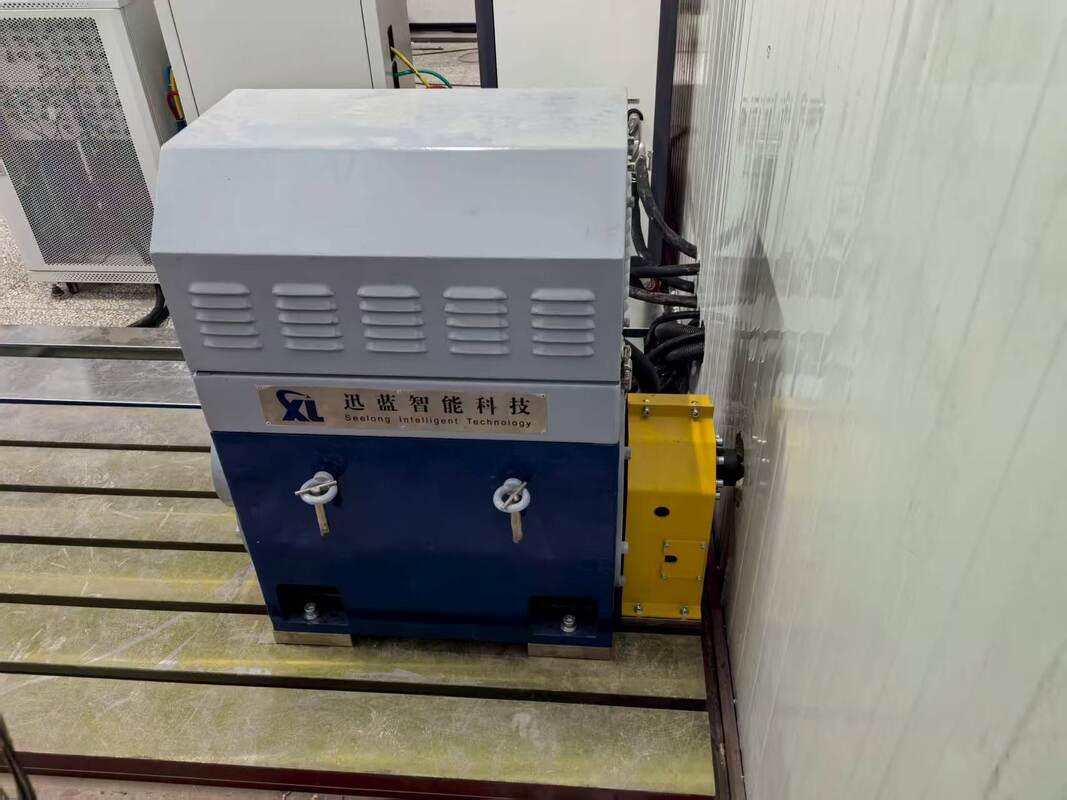

| ไดนาโมมิเตอร์ไฟฟ้า | กำลังไฟพิกัด: 37kW; ความเร็วพิกัด: 4500 rpm; แรงบิดพิกัด: 79 Nm; ความเร็วสูงสุด: 18000 rpm; การระบายความร้อนด้วยน้ำ (อัตราการไหล ≥ 15 L/min เหมาะสำหรับความต้องการการกระจายความร้อนขนาดเล็กและขนาดกลาง) | Seelong |
| หน้าแปลนแรงบิด | ช่วงการวัด: 0-200 Nm; สัญญาณเอาต์พุต: 4-20 mA; ความแม่นยำ: 0.2% FS; ข้อผิดพลาดในการทำซ้ำ: ≤0.2 % FS | HBM |
| ระบบอินเวอร์เตอร์ความถี่แปรผัน | แรงดันไฟฟ้าขาเข้า: สามเฟส AC 380V±10%; ความถี่: 50-60Hz; ค่าป้องกันกระแสเกิน: 1.5 เท่าของกระแสไฟพิกัด (เหมาะสำหรับพิกัดกำลังไฟ 37kW) | ABB |
| ระบบวัดและควบคุม XLM-1000 | อินเทอร์เฟซการสื่อสารประกอบด้วย EtherCAT (≤1ms)/RS485 รองรับการวัดและควบคุมมอเตอร์ขนาดเล็กและขนาดกลางอย่างแม่นยำ | Seelong |
| ระบบเก็บข้อมูล | หน่วยเก็บข้อมูลการสั่นสะเทือนแบบบูรณาการ, หน่วยเก็บข้อมูลอุณหภูมิ, หน่วยเก็บข้อมูลอินพุตแบบอะนาล็อก และหน่วยเก็บข้อมูลอินพุตดิจิทัล ปรับให้เข้ากับช่วงพารามิเตอร์ของมอเตอร์ขนาดเล็กและขนาดกลาง | Seelong |
| เครื่องวิเคราะห์พลังงาน | แรงดันไฟฟ้า 0-800V; กระแสไฟ 0-200A; ฮาร์มอนิก 0-50; อัตราการอัปเดตข้อมูล 10ms ตรงกับข้อกำหนดการวัดพารามิเตอร์ไฟฟ้าของระดับ 37kW | Seelong |
| เครื่องจำลองแบตเตอรี่ | แรงดันไฟฟ้าขาออก 200-600V; กระแสไฟขาออก 0-150A เหมาะสำหรับสถานการณ์การจ่ายไฟของมอเตอร์ขนาดเล็กและขนาดกลาง | Seelong |
| ข้อต่อ | โครงสร้างไดอะแฟรม; แรงบิดเล็กน้อย 250 Nm; ความเร็วที่อนุญาต 20,000 rpm (ปรับให้เข้ากับข้อกำหนดความเร็วสูงสุด 18,000 rpm) แรงบิดตรงกับพิกัดกำลังไฟ 37kW | Seelong |
| ฝาครอบป้องกัน | วัสดุแผ่นเหล็ก Q235 (หนา 3 มม.); อุปกรณ์เชื่อมต่อความปลอดภัย (การตอบสนอง ≤0.1s) การป้องกันสมดุลและความสะดวกในการใช้งาน | Seelong |
| แผ่นเหล็กหล่อ | ทำจากวัสดุ HT300 (ความต้านทานแรงดึง ≥300MPa); ขนาดแผ่นเรียบ 1800mm×1200mm×180mm (ยาว×กว้าง×หนา) เหมาะสำหรับความต้องการในการติดตั้งอุปกรณ์ขนาดเล็กและขนาดกลาง | Seelong |
| โครงยึดมอเตอร์ | การปรับความสูงศูนย์กลางมอเตอร์ 200-400 มม.; เข้ากันได้กับมอเตอร์ที่มีเส้นผ่านศูนย์กลาง 80-200 มม. ครอบคลุมช่วงขนาดของมอเตอร์ 37kW | Seelong |
2. SSCH37-4500-18000 พารามิเตอร์ทางเทคนิคของไดนาโมมิเตอร์ไฟฟ้า 37kW
| หมวดหมู่พารามิเตอร์ | ตัวบ่งชี้ทางเทคนิค |
| ผู้ผลิตมอเตอร์ | Seelong |
| กำลังไฟพิกัด | 37kW |
| แรงบิดพิกัด | 79Nm |
| ความเร็วพิกัด | 4500rpm |
| ความเร็วสูงสุด | 18000rpm |
| ช่วงความเร็วแรงบิดคงที่ | 0-4500rpm |
| ช่วงความเร็วพลังงานคงที่ | 4500-15000rpm |
| รุ่นเซ็นเซอร์แรงบิด | T40B (HBM) |
| ช่วงเซ็นเซอร์แรงบิด | 0-200Nm |
| ระดับความแม่นยำ | 0.2%FS |
3. SSCH37-4500-18000 ข้อดีของระบบทดสอบไดนาโมมิเตอร์มอเตอร์พลังงานใหม่ 37kW
1) การทดสอบความแม่นยำสูง:ส่วนประกอบหลักมีความแม่นยำ 0.2 %FS การควบคุมความเร็วคือ ±1rpm และการทำซ้ำข้อมูลนั้นยอดเยี่ยม ตอบสนองความต้องการการทดสอบแบบละเอียดระดับ R&D สำหรับมอเตอร์พลังงานใหม่ขนาดเล็ก
2) ความเข้ากันได้ในวงกว้าง:ครอบคลุมความเร็ว 0-18000rpm + แรงบิด 0-200Nm ช่วงพลังงานคงที่กว้าง 4500-15000rpm เหมาะอย่างยิ่งสำหรับความต้องการในการทดสอบการทำงานด้วยความเร็วสูงของรถยนต์พลังงานใหม่ขนาดเล็กระดับ 37kW อุปกรณ์อุตสาหกรรมขนาดเล็ก และมอเตอร์ระบบจัดเก็บพลังงานแบบพกพา
3) การตอบสนองแบบไดนามิกที่รวดเร็ว:ระบบคอนเวอร์เตอร์ความถี่มีเวลาตอบสนอง 5ms จำลองสภาวะการทำงานจริงของอุปกรณ์เบา เช่น การสตาร์ท การเร่งความเร็ว และการเปลี่ยนแปลงโหลดอย่างกะทันหันได้อย่างแม่นยำ และเหมาะอย่างยิ่งสำหรับการทดสอบประสิทธิภาพแบบไดนามิกในสถานการณ์การทำงานด้วยความเร็วสูง
4) การเก็บข้อมูลที่ครอบคลุม:เก็บพารามิเตอร์สำคัญพร้อมกัน เช่น การสั่นสะเทือน อุณหภูมิ แรงดันไฟฟ้า / กระแสไฟ / ฮาร์มอนิก และบันทึกข้อมูลประสิทธิภาพหลักทั้งหมดของมอเตอร์ขนาดเล็กและขนาดกลางภายใต้การทำงานด้วยความเร็วสูงโดยไม่มีการละเว้น
5) การประกันความปลอดภัยสูง:ฝาครอบป้องกันแผ่นเหล็ก Q235 + แผ่นแข็งสูง HT300 พร้อมการเชื่อมต่อความปลอดภัยตอบสนองรวดเร็ว 0.1s การออกแบบป้องกันเสริมสำหรับสถานการณ์การทำงานด้วยความเร็วสูง 18000rpm ขจัดความเสี่ยงในการทดสอบของอุปกรณ์เบา ในขณะเดียวกันก็รับประกันความสะดวกในการใช้งาน
6) กระบวนการทดสอบที่มีประสิทธิภาพสูง:การทำงานอัตโนมัติช่วยลดการแทรกแซงด้วยตนเอง โดยมีรอบการทดสอบ ≤20 นาทีสำหรับมอเตอร์ขนาดเล็กหนึ่งตัว ซึ่งช่วยปรับปรุง R&D และประสิทธิภาพการตรวจสอบคุณภาพแบบกลุ่มเล็กอย่างมาก และปรับให้เข้ากับความต้องการในการทดสอบการทำซ้ำอย่างรวดเร็วของมอเตอร์ความเร็วสูง
4. SSCH37-4500-18000 การใช้งานทั่วไปของระบบทดสอบไดนาโมมิเตอร์มอเตอร์พลังงานใหม่ 37kW
1) ขนาดเล็กnewenergyvehicledrivemotors:ปรับให้เข้ากับมอเตอร์ขับเคลื่อนรถยนต์ไฟฟ้าขนาดเล็กระดับ 37kW เช่น Wuling Hongguang MINIEV และ Changan Lumin ทำการทดสอบที่ครอบคลุมในทุกมิติ รวมถึงเอาต์พุตกำลังไฟความเร็วสูง เส้นโค้งประสิทธิภาพพลังงานความเร็วสูง การตอบสนองแบบไดนามิก และความทนทาน ครอบคลุมการตรวจสอบ R&D และการตรวจสอบคุณภาพการผลิตจำนวนมาก
2) มอเตอร์สำหรับอุปกรณ์อุตสาหกรรมขนาดเล็ก:มีการทดสอบประสิทธิภาพการโหลดและความน่าเชื่อถือในการทำงานด้วยความเร็วสูงอย่างต่อเนื่องกับอุปกรณ์ความเร็วสูงระดับ 37kW เช่น ปั๊มน้ำความเร็วสูงขนาดเล็ก พัดลมความเร็วสูง และมอเตอร์สายพานลำเลียงที่มีความแม่นยำ ซึ่งมีส่วนช่วยในการปรับปรุงการประหยัดพลังงานและการอัปเกรดความเร็วสูงในอุตสาหกรรมเบา
3) มอเตอร์ระบบจัดเก็บพลังงานแบบพกพา:เน้นที่การตรวจสอบการเปลี่ยนแปลงอุณหภูมิ แอมพลิจูดการสั่นสะเทือน และความเสถียรของช่วงของมอเตอร์ความเร็วสูง (มอเตอร์ที่จ่ายไฟให้กับแหล่งจ่ายไฟจัดเก็บพลังงานแบบพกพา) เพื่อให้มั่นใจในประสิทธิภาพด้านความปลอดภัยของอุปกรณ์จัดเก็บพลังงานกลางแจ้งภายใต้การทำงานด้วยความเร็วสูง
4) การวิจัยและพัฒนาและการตรวจสอบคุณภาพ:สอดคล้องกับมาตรฐานเช่น GB/T 18488-2015 และ GB/T 1032-2012 รองรับการตรวจสอบประสิทธิภาพและการตรวจสอบคุณภาพการผลิตจำนวนมากแบบกลุ่มเล็กของมอเตอร์ความเร็วสูงใหม่ 37kW ซึ่งตรงตามข้อกำหนดการปฏิบัติตามภายใต้สภาวะการทำงานด้วยความเร็วสูง
5) การวิจัยและการสอน:จัดเตรียมแพลตฟอร์มการทดสอบประสิทธิภาพมอเตอร์ความเร็วสูงขนาดเล็กสำหรับมหาวิทยาลัยและสถาบันวิจัย เหมาะสำหรับโครงการวิจัยมอเตอร์ความเร็วสูงระดับ 37kW และการสาธิตการสอน และใช้งานง่าย
5. มาตรฐานอ้างอิงระบบทดสอบไดนาโมมิเตอร์มอเตอร์พลังงานใหม่ 37kW
6. รายการรุ่นระบบทดสอบไดนาโมมิเตอร์มอเตอร์
| รุ่น | กำลังไฟพิกัด (kW) | แรงบิดพิกัด (Nm) | ความเร็วพิกัด (rpm) | ความเร็วสูงสุด (rpm) | ช่วงพลังงานคงที่ (rpm) | ช่วงแรงบิดคงที่ (rpm) |
ความแม่นยำในการวัดแรงบิด (%FS) |
| SSCH30-4500/18000 | 30 | 64 | 4500 | 18000 | 4500-15000 | 0-4500 | 0.05/0.1/0.2 |
| SSCH37-4500/18000 | 37 | 79 | 4500 | 18000 | 4500-15000 | 0-4500 | 0.05/0.1/0.2 |
| SSCH45-4500/18000 | 45 | 95 | 4500 | 18000 | 4500-15000 | 0-4500 | 0.05/0.1/0.2 |
| SSCH55-4000/15000 | 55 | 132 | 4000 | 15000 | 4500-15000 | 0-4000 | 0.05/0.1/0.2 |
| SSCH60-4000/15000 | 60 | 143 | 4000 | 15000 | 4000-15000 | 0-4000 | 0.05/0.1/0.2 |
| SSCH90-4000/15000 | 90 | 215 | 4000 | 15000 | 4000-15000 | 0-4000 | 0.05/0.1/0.2 |
| SSCH110-4000/15000 | 110 | 263 | 4000 | 15000 | 4000-15000 | 0-4000 | 0.05/0.1/0.2 |
| SSCH132-4000/15000 | 132 | 315 | 4000 | 15000 | 4000-15000 | 0-4000 | 0.05/0.1/0.2 |
| SSCH160-4000/15000 | 160 | 382 | 4000 | 15000 | 4000-15000 | 0-4000 | 0.05/0.1/0.2 |
| SSCH200-4000/12000 | 200 | 477 | 4000 | 12000 | 4000-12000 | 0-4000 | 0.05/0.1/0.2 |
| SSCH250-4000/12000 | 250 | 597 | 4000 | 12000 | 4000-12000 | 0-4000 | 0.05/0.1/0.2 |
| SSCH300-4000/10000 | 300 | 716 | 4000 | 10000 | 4000-10000 | 0-4000 | 0.05/0.1/0.2 |
| SSCH350-4000/10000 | 350 | 836 | 4000 | 10000 | 4000-10000 | 0-4000 | 0.05/0.1/0.2 |
| SSCH400-4000/10000 | 400 | 955 | 4000 | 10000 | 4000-10000 | 0-4000 | 0.05/0.1/0.2 |
รองรับบริการที่กำหนดเอง: ช่วงความเร็ว ช่วงแรงบิด ฟังก์ชันซอฟต์แวร์ทดสอบ และโซลูชันการปรับตัวของสภาพแวดล้อมพิเศษสามารถปรับแต่งได้ตามความต้องการ
7. การจัดส่งและการสนับสนุนหลังการขาย
1) รุ่นมาตรฐานs: จัดส่งภายใน 90 วัน (รวมถึงการทดสอบก่อนการจัดส่งเพื่อให้แน่ใจว่าติดตั้งได้รวดเร็วเมื่อมาถึง)
2) รุ่นที่กำหนดเอง: จัดส่งภายใน 90-120 วัน ครอบคลุมโลจิสติกส์และการจัดจำหน่ายระหว่างประเทศไปยังภูมิภาคหลักทั่วโลก รวมถึงยุโรป อเมริกา เอเชียตะวันออกเฉียงใต้ และตะวันออกกลาง (มีตัวเลือกการขนส่งทางทะเล / ทางบก รวมถึงบรรจุภัณฑ์ที่ปลอดภัยและการป้องกันความชื้นและสนิม)
3) บริการสนับสนุน: เราจัดเตรียมเอกสารและใบรับรอง CE และ ISO ที่สมบูรณ์ และผู้เชี่ยวชาญด้านโลจิสติกส์โดยเฉพาะจะติดตามตลอดกระบวนการเพื่อช่วยเหลือในการดำเนินพิธีการศุลกากรและรับประกันการจัดส่งอุปกรณ์ขนาดใหญ่ไปยังไซต์อย่างปลอดภัยและทันเวลา.
1) การรับประกันcommitment: การรับประกัน 1 ปีสำหรับส่วนประกอบหลัก (ไดนาโมมิเตอร์, หน้าแปลนแรงบิด), การบำรุงรักษาตลอดอายุการใช้งาน; บริการแก้ไขปัญหาและซ่อมแซมฟรีในช่วงระยะเวลาการรับประกัน ไม่รวมความเสียหายที่เกิดจากความผิดพลาดของมนุษย์
2) การสนับสนุนด้านเทคนิค: บริการสองภาษา (อังกฤษและจีน) ตลอด 24 ชั่วโมงทุกวัน เวลาตอบสนอง ≤ 4 ชั่วโมง
3) บริการติดตั้ง, ทดสอบการใช้งาน และฝึกอบรม: ผู้ใช้มีหน้าที่รับผิดชอบในการติดตั้งขั้นพื้นฐานในสถานที่ Seelong จะส่งช่างเทคนิคมืออาชีพสองคนเพื่อให้คำแนะนำในสถานที่ (รวมถึงการวางตำแหน่งและการสอบเทียบอุปกรณ์ และข้อกำหนดการเชื่อมต่อท่อ / สาย); การทดสอบการใช้งานอุปกรณ์จะดำเนินการโดยเราทั้งหมด (รวมถึงการทดสอบการเปิดเครื่อง การสอบเทียบพารามิเตอร์ และการทดสอบการเชื่อมโยงระบบ); จะมีการฝึกอบรมการใช้งานระดับมืออาชีพฟรี 3 วัน (ครอบคลุมการใช้งานอุปกรณ์ การตั้งค่าพารามิเตอร์ การบำรุงรักษาประจำวัน และการแก้ไขปัญหา) เพื่อให้แน่ใจว่าผู้ปฏิบัติงานมีความเชี่ยวชาญในการใช้อุปกรณ์ขนาดใหญ่
4) บริการระยะไกล: รองรับการดีบักระยะไกลผ่านคอมพิวเตอร์ การอัปเกรดระบบ และคำแนะนำการกำหนดค่าโซลูชันแบบแยกส่วน แก้ไขปัญหาทางเทคนิคได้อย่างรวดเร็วระหว่างการใช้งาน และลดการสูญเสียเวลาหยุดทำงาน
8. คำถามที่พบบ่อย
ถาม: ปริมาณการสั่งซื้อขั้นต่ำสำหรับการทำงานร่วมกันของเราคืออะไร
ตอบ: เราสนับสนุนคำสั่งซื้อตัวอย่างขนาดเล็ก 1 ชิ้นสำหรับผลิตภัณฑ์ในสต็อก
ถาม: ฉันจะเรียนรู้เพิ่มเติมเกี่ยวกับผลิตภัณฑ์ได้อย่างไร
ตอบ: โปรดฝากอีเมลของคุณไว้ แล้วเราจะส่งตัวอย่างหนังสืออิเล็กทรอนิกส์ให้คุณ
ถาม: เงื่อนไขการชำระเงินของคุณคืออะไร
ตอบ: โดยปกติคือเงินมัดจำ 40% T/T ชำระเต็มจำนวนก่อนจัดส่ง
ถาม: ระยะเวลาในการสั่งซื้อของฉันคืออะไร
ตอบ: รอบการผลิตไดนาโมมิเตอร์คือ 6-8 สัปดาห์ รอบการผลิตเซ็นเซอร์คือ 2-3 สัปดาห์ สำหรับผลิตภัณฑ์อื่นๆ โปรดติดต่อเรา
ถาม: เราจะได้รับโซลูชันโดยรวมของแท่นทดสอบได้อย่างไร
ตอบ: ฝากอีเมลของคุณไว้ เจ้าหน้าที่ด้านเทคนิคของเราจะสื่อสารกับคุณเกี่ยวกับแผนโดยละเอียด
ถาม: ฉันสามารถมาเยี่ยมชมโรงงานของคุณได้หรือไม่
ตอบ: แน่นอน คุณยินดีเสมอที่จะมาเยี่ยมชม
