รายละเอียดสินค้า:
|
| การรับรอง: | CE, ISO 9001, ISO 45001, ISO 14001 | ช่วงแรงบิดคงที่: | 0-4000rpm |
|---|---|---|---|
| ช่วงพลังงานคงที่: | 4,000-15,000 รอบต่อนาที | การรับประกัน: | 1 ปี |
| ความเร็วในการทำงานสูงสุด: | 15,000 รอบต่อนาที | แรงบิดสูงสุด: | 315 นิวตันเมตร |
| กำลังไฟพิกัด: | 132กิโลวัตต์ | ช่วงการวัด: | 0-500 นิวตันเมตร |
| น้ำหนัก: | 1200 กิโลกรัม | แรงดันไฟฟ้าที่ได้รับการจัดอันดับ: | 380V |
| พิมพ์: | ไดนาโมมิเตอร์ไฟฟ้า | ||
| เน้น: | ระบบการทดสอบเครื่องพัดลม AC 132kW,เบานดินาโมเตอร์พลังงานใหม่,ระบบทดสอบมอเตอร์ 15000 RPM |
||

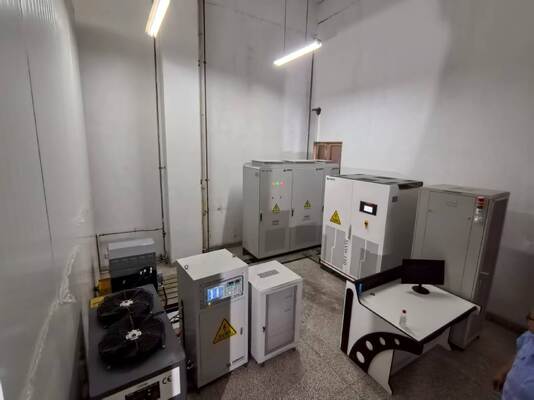

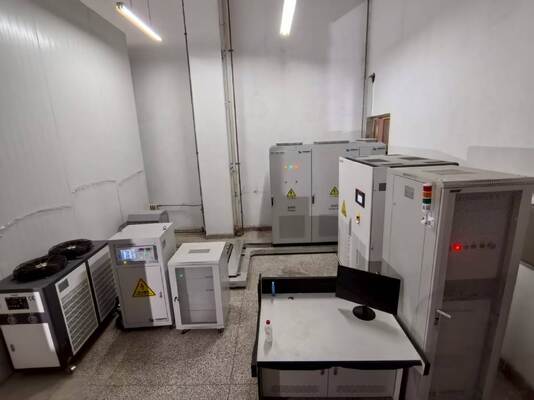

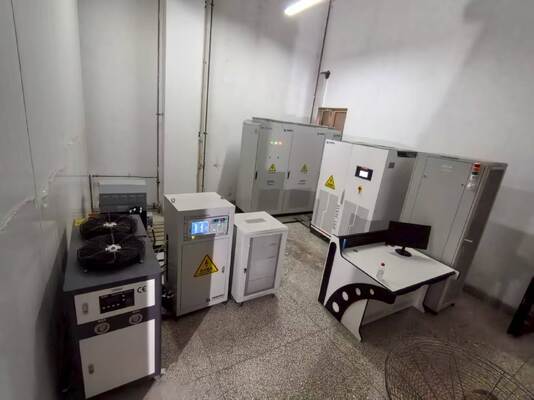

SSCH132-4000-15000 132kW เครื่องยนต์พลังงานใหม่ ระบบพานทดสอบไดนาโมเมตร
1. 132kW เครื่องยนต์พลังงานใหม่ การทดสอบ ไดนาโมเมตร เบนจ์ ระบบส่วนประกอบ
| ชื่อส่วนประกอบ | ข้อมูลหลัก | ยี่ห้อ |

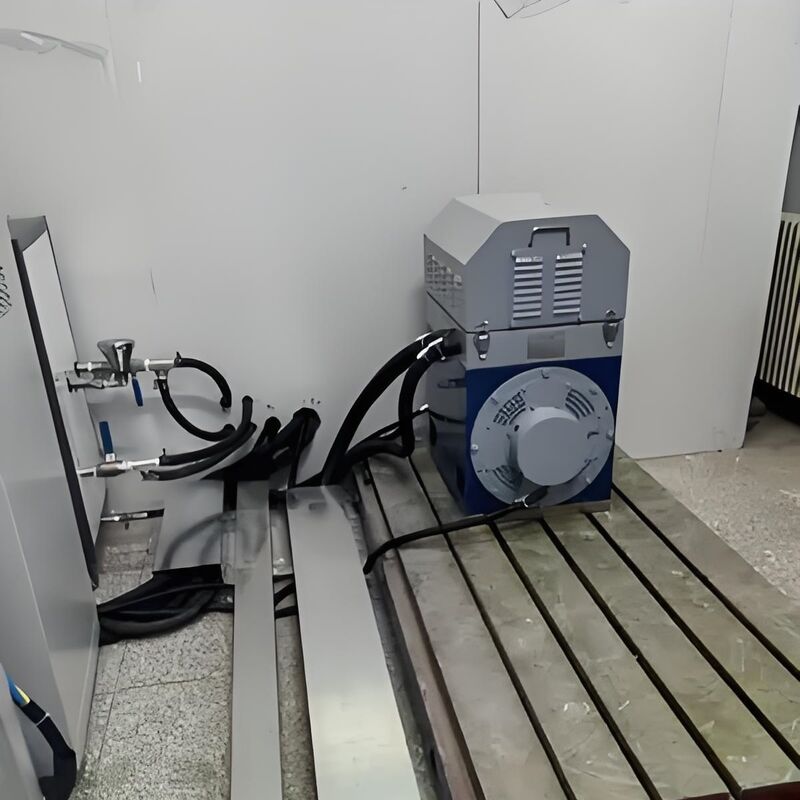

| เครื่องวัดพลังงานไฟฟ้า | พลังงาน: 132kW; ความเร็วเฉพาะ: 4000 รอบ / นาที; ทอมปอร์ตเฉพาะ: 315 Nm; ความเร็วสูงสุด: 15000 รอบ / นาที; การเย็นน้ํา (อัตราการไหล ≥ 20 L / นาที) | ซีลอง |
| เครื่องปั่นปั่น | ระยะการวัด: 0-500 Nm; การออกสัญญาณ: 4-20 mA; 0.2% FS; ความผิดพลาดในการซ้ํา: ≤0.2 % FS | HBM |

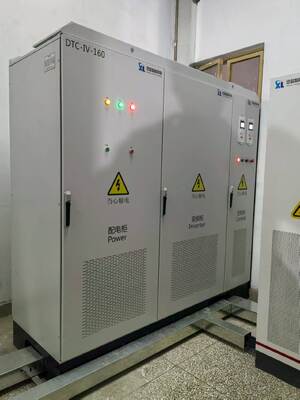

| ระบบแปลงความถี่แปร | ความดันทางเข้า: AC สามเฟส 380V ± 10%; ความถี่: 50-60Hz; ค่าคุ้มกันความแรงเกิน: 1.5 เท่าของความแรงนาม. | ABB |
| ระบบการวัดและควบคุม XLM-1000 | อินเตอร์เฟซการสื่อสาร: EtherCAT (≤1ms) / RS485 | ซีลอง |
| ระบบเก็บข้อมูล | ประกอบด้วยหน่วยรับรู้การสั่นสะเทือน, หน่วยรับรู้อุณหภูมิ, หน่วยรับรู้การเข้าแบบแอนาล็อก และหน่วยรับรู้การเข้าแบบดิจิตอล | ซีลอง |
| เครื่องวัดพลังงาน | โลเตจ 0-1000V; กระแส 0-500A; ฮาร์โมนิก 0-50; อัตราการอัพเดทข้อมูล 10ms | ซีลอง |
| เครื่องจําลองแบตเตอรี่ | ความกระชับกําลังออก 200-800V; กระแสออก 0-400A | ซีลอง |
| การเชื่อมต่อ | เครื่องเชื่อม diaphragm, torque ชื่อเสียง 500 Nm, ความเร็วที่อนุญาต 18000 rpm | ซีลอง |
| การปกป้อง | วัสดุ: แผ่นเหล็ก Q235 ความหนา 3 มม. พร้อมอุปกรณ์ล็อคความปลอดภัย (เวลาตอบสนองการก่อ ≤ 0.1 วินาที) | ซีลอง |
| พล็อตเหล็กเหล็ก | วัสดุ: HT300 (ความแข็งแรงในการดึง ≥ 300MPa) ขนาดแผ่นเรียบ: 2000mm × 1500mm × 200mm (ความยาว × ความกว้าง × ความหนา) | ซีลอง |
| เครื่องยนต์ | ระยะการปรับบราคเก็ต (ความสูงกลางของมอเตอร์) คือ 200 มม-500 มม เหมาะสําหรับมอเตอร์ที่มีกว้าง 100-300 มม. | ซีลอง |
2. 132kW เครื่องยนต์พลังงานใหม่ การทดสอบ ไดนาโมเมตร ระบบเบนจ์ ปริมาตรเทคนิค
| ประเภทปารามิเตอร์ | ตัวชี้วัดทางเทคนิค |
| ผู้ผลิตเครื่องยนต์ | ซีลอง |
| พลังประเมิน | 132kW |
| ทอมปอร์ตปริมาณ | 315Nm |
| ความเร็วปริมาณ | 4000 รอบ / นาที |
| ความเร็วสูงสุด | 15000 รอบ / นาที |
| ระยะความเร็วของแรงหมุนคงที่ | 0-4000 รอบ / นาที |
| ระยะความแรงคงที่ | 4000-15000 รอบ / นาที |
| รูปแบบเซ็นเซอร์มอร์ค | T40B |
| ผู้ผลิตเซ็นเซอร์มอร์ค | HBM |
| ระยะของเซ็นเซอร์มอเตอร์ (Nm) | 0-500Nm |
| ระดับความละเอียด | 0.2% FS |
3. 132kW New Energy Motor Test Dynamometer Bench System ข้อดีของระบบ
ในเวลาเดียวกัน จับปริมาตรสําคัญ เช่น การสั่นสะเทือน อุณหภูมิ ความดัน/กระแสไฟฟ้า/ฮาร์โมนิก และบันทึกสถานะการทํางานโดยไม่พลาด
Q235 ปกป้องแผ่นเหล็ก + HT300 ผนังเรียบความแข็งแรงสูง พร้อมกับ 0.1s การตอบสนองอย่างรวดเร็วความปลอดภัย interlock กําจัดความเสี่ยงการทดสอบ
การทํางานแบบอัตโนมัติลดการลงมือ โดยมีวัฏจักรการทดสอบมอเตอร์เดียว ≤ 25 นาที ช่วยเพิ่มประสิทธิภาพการวิจัยและพัฒนาและการตรวจคุณภาพได้อย่างมาก
4. 132kW เครื่องยนต์พลังงานใหม่ การทดสอบ Dynamometer
1)ใหม่eเงียบvรถยนต์: รองรับกับรุ่นอย่าง BYD Qin PLUS EV และ XPeng G3i ทําการทดสอบครบวงจรในทุกมิติรวมถึงผลิตพลังงาน, ลักษณะโค้งประสิทธิภาพพลังงาน, การตอบสนองแบบไดนามิกและความทนทาน, ครอบคลุมการตรวจสอบ R & D และการตรวจสอบคุณภาพการผลิตจํานวนมาก
2)การทดสอบประสิทธิภาพและความน่าเชื่อถือของมอเตอร์ 132kW สําหรับปั๊ม, แฟน, เครื่องบดอัด, ฯลฯ
3)ระบบเก็บพลังงาน: ติดตามอุณหภูมิ การสั่นสะเทือน และความมั่นคงระยะยาวของมอเตอร์ที่เกี่ยวข้องกับอินเวอร์เตอร์
4)การควบคุมคุณภาพ R & D: ตอบสนองกับมาตรฐาน เช่น GB/T 18488-2015 รองรับการตรวจสอบสินค้าใหม่และการควบคุมคุณภาพการผลิตจํานวนมาก
5)วิทยาศาสตร์rการวิจัยและtแต่ละตัว: แพลตฟอร์มการทดสอบผลการขับเคลื่อนสําหรับมหาวิทยาลัยและสถาบันวิจัย สนับสนุนการสอนและการวิจัยโครงการ
5. 132kW เครื่องยนต์พลังงานใหม่ การทดสอบ ไดนาโมเมตร เบนจ์ ระบบมาตรฐาน
กระบวนการออกแบบและการทดสอบบนเบนจ์จะปฏิบัติตามมาตรฐานของอุตสาหกรรมต่อไปนี้อย่างเคร่งครัด เพื่อให้แน่ใจว่าข้อมูลการทดสอบมีความสอดคล้อง ความเชื่อถือ และสามารถติดตามได้
1) GB/T 18488.1-2015 ระบบขับเคลื่อนมอเตอร์รถไฟฟ้า - ส่วนที่ 1: ความต้องการทางเทคนิค
2) GB/T 18488.2-2015 ระบบขับเคลื่อนมอเตอร์สําหรับรถไฟฟ้า ภาค 2: วิธีการทดสอบ
3) GB/T 1032-2012 ขั้นตอนการทดสอบสําหรับมอเตอร์ระยะสาม
4) GB/T 28046.3-2011 รถยนต์ทางถนน ภาวะสิ่งแวดล้อมและการทดสอบอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ ภาคที่ 3: อุปโภคกล
6รายการรุ่นของระบบเครื่องทดสอบไดนาโมเมตร
| รุ่น | อัตราการทํางาน | ทอร์คเบอร์ (Nm) | ความเร็วเฉพาะ (rpm) | ความเร็วสูงสุด (rpm) | ระยะกําลังคงที่ (rpm) | ระยะเวลาของทอร์คคงที่ (rpm) |
ความแม่นยําในการวัดทอร์ค (% FS) |
| สินค้าที่ได้รับการจัดหางาน | 30 | 64 | 4500 | 18000 | 4500-15000 | 0-4500 | 00.05/0.1/02 |
| SSCH37-4500/18000 | 37 | 79 | 4500 | 18000 | 4500-15000 | 0-4500 | 00.05/0.1/02 |
| สินค้าที่ได้รับการกําหนด | 45 | 95 | 4500 | 18000 | 4500-15000 | 0-4500 | 00.05/0.1/02 |
| รายละเอียดของรายละเอียด | 55 | 132 | 4000 | 15000 | 4500-15000 | 0-4000 | 00.05/0.1/02 |
| SSCH60-4000/15000 | 60 | 143 | 4000 | 15000 | 4000-15000 | 0-4000 | 00.05/0.1/02 |
| รายละเอียดของสินค้า | 90 | 215 | 4000 | 15000 | 4000-15000 | 0-4000 | 00.05/0.1/02 |
| SSCH110-4000/15000 | 110 | 263 | 4000 | 15000 | 4000-15000 | 0-4000 | 00.05/0.1/02 |
| SSCH132-4000/15000 | 132 | 315 | 4000 | 15000 | 4000-15000 | 0-4000 | 00.05/0.1/02 |
| SSCH160-4000/15000 | 160 | 382 | 4000 | 15000 | 4000-15000 | 0-4000 | 00.05/0.1/02 |
| SSCH200-4000/12000 | 200 | 477 | 4000 | 12000 | 4000-12000 | 0-4000 | 00.05/0.1/02 |
| SSCH250-4000/12000 | 250 | 597 | 4000 | 12000 | 4000-12000 | 0-4000 | 00.05/0.1/02 |
| สินค้าที่ได้รับการกําหนด | 300 | 716 | 4000 | 10000 | 4000-10000 | 0-4000 | 00.05/0.1/02 |
| SSCH350-4000/10000 | 350 | 836 | 4000 | 10000 | 4000-10000 | 0-4000 | 00.05/0.1/02 |
| SSCH400-4000/10000 | 400 | 955 | 4000 | 10000 | 4000-10000 | 0-4000 | 00.05/0.1/02 |
รองรับการบริการที่กําหนดเอง: ระยะความเร็ว, ระยะแรงหมุน, ฟังก์ชันโปรแกรมการทดสอบ, และการปรับปรุงสิ่งแวดล้อมพิเศษ
7การจัดส่งและการสนับสนุนหลังการขาย
1) รูปแบบมาตรฐานs: เรือภายใน 90 วัน (รวมถึงการทดสอบก่อนการจัดส่งเพื่อให้แน่ใจว่าการติดตั้งอย่างรวดเร็วเมื่อถึง)
2) รูปแบบที่กําหนดเอง: การจัดส่งภายใน 90-120 วัน ครอบคลุมโลจิสติกส์และการจําหน่ายระหว่างประเทศ ไปยังภูมิภาคสําคัญทั่วโลก รวมถึงยุโรป อเมริกา เอเชียตะวันออกเฉียงใต้และตะวันออกกลาง (ทางเลือกการขนส่งทางทะเล / ทางแผ่นดินรวมถึงการบรรจุที่ปลอดภัยและการรักษากันความชื้นและกันสนิม)
3) บริการรองรับ: เราให้เอกสารการรับรอง CE และ ISO ครบถ้วน และหนังสือรับรองพื้นที่กําเนิดและผู้เชี่ยวชาญด้านโลจิสติกส์จะติดตามตลอดกระบวนการ เพื่อช่วยในการชําระสินค้า และรับประกันการส่งอุปกรณ์ขนาดใหญ่อย่างปลอดภัยและทันเวลา.
1) การรับประกันcการผ่อนคลาย: การรับประกัน 1 ปีสําหรับส่วนประกอบหลัก (ไดนาโมเมตร, แฟลนซ์มอร์ค), การบํารุงรักษาตลอดชีวิต; บริการแก้ไขปัญหาและซ่อมแซมฟรีในช่วงระยะเวลาการรับประกัน, ยกเว้นความเสียหายที่เกิดจากความผิดพลาดของมนุษย์
2) การสนับสนุนทางเทคนิค: บริการสองภาษา 24/7 (ภาษาอังกฤษและภาษาจีน) เวลาตอบรับ ≤ 4 ชั่วโมง
3) บริการติดตั้ง การใช้งาน และการฝึกอบรม: ผู้ใช้บริการรับผิดชอบในการติดตั้งพื้นฐานในสถานที่ Seelong จะส่งเทคนิคมืออาชีพสองคนไปให้คําแนะนําในสถานที่ (รวมถึงการตั้งตําแหน่งและการปรับขนาดอุปกรณ์และรายละเอียดการเชื่อมต่อท่อ / เส้น); การใช้งานอุปกรณ์จะจัดการโดยสิ้นเชิงโดยเรา (รวมถึงการทดสอบการเปิดไฟฟ้า, การปรับปรุงปริมาตร, และการทดสอบการเชื่อมโยงระบบ);จะให้การฝึกอบรมการใช้งานมืออาชีพฟรี 3 วัน (ครอบคลุมการใช้งานอุปกรณ์, การตั้งค่าพาราเมตร, การบํารุงรักษาประจําวัน และการแก้ปัญหา) เพื่อให้แน่ใจว่าผู้ประกอบการสามารถใช้อุปกรณ์ขนาดใหญ่ได้อย่างเก่ง
4) บริการทางไกล: รองรับการแก้ไขข้อผิดพลาดทางไกลผ่านคอมพิวเตอร์, การปรับปรุงระบบ, และการแนะแนวการตั้งค่าโซลูชั่นแบบโมดูล, แก้ปัญหาทางเทคนิคในระหว่างการใช้งานอย่างรวดเร็วและลดการสูญเสียเวลาหยุดทํางานให้น้อยที่สุด
8. FAQ
คําถาม: จํานวนการสั่งซื้อขั้นต่ําสําหรับความร่วมมือของเราคืออะไร?
A: เราสนับสนุนการสั่งซื้อเล็ก 1 pcs สําหรับสินค้าสต็อค.
Q: ผมสามารถเรียนรู้เพิ่มเติมเกี่ยวกับผลิตภัณฑ์ได้อย่างไร
ตอบ: กรุณาทิ้งอีเมลของคุณ และเราจะส่งหนังสือตัวอย่างอิเล็กทรอนิกส์ของคุณ
คําถาม: ระยะเวลาในการชําระเงินของคุณคืออะไร?
A: ปกติ 40% T / T เงินฝาก, จ่ายเต็มก่อนการส่ง
คําถาม: เวลาในการจัดซื้อของผมเป็นเท่าไหร่?
ตอบ: ระยะการผลิตไดนาโมเมตร 6-8 สัปดาห์ ระยะการผลิตเซ็นเซอร์ 2-3 สัปดาห์ สินค้าอื่นๆ กรุณาติดต่อเรา
คําถาม: เราจะหาคําตอบโดยรวมของเตียงทดสอบได้อย่างไร?
ตอบ: โปรดทิ้งอีเมลของคุณไว้ ให้พนักงานเทคนิคของเรา ติดต่อคุณเกี่ยวกับแผนละเอียด
Q: ผมมาเยี่ยมโรงงานคุณได้มั้ย?
ตอบ: แน่นอนครับ คุณยินดีต้อนรับทุกครั้ง
9ใบรับรองของเรา
