รายละเอียดสินค้า:
|
| ช่วงความเร็ว: | 1,000-3500 รอบต่อนาที | แรงดันไฟฟ้าที่ได้รับการจัดอันดับ: | 380V ± 10% 50Hz |
|---|---|---|---|
| แรงบิดสูงสุด: | 1,050 นิวตันเมตร | ช่วงแรงบิดคงที่: | 0-1,000 รอบต่อนาที |
| ช่วงพลังงานคงที่: | 1,000-3,000 รอบต่อนาที | คุณสมบัติด้านความปลอดภัย: | ป้องกันการโอเวอร์โหลด, หยุดฉุกเฉิน |
| กำลังไฟพิกัด: | 110กิโลวัตต์ | อุณหภูมิในการทำงาน: | -10°ซ ถึง 45°ซ |
| วิธีการทำความเย็น: | ระบายความร้อนด้วยอากาศ | ||
| เน้น: | เตียงทดสอบดินาโมเมตรหมุน 1050 Nm,ระบบดินาโมเมตรแกนรถยนต์,เครื่องวัดกระแสไฟฟ้าที่มีแรงหมุนปริมาณ |
||

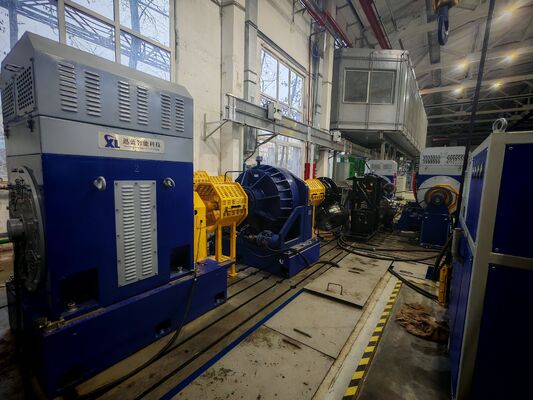

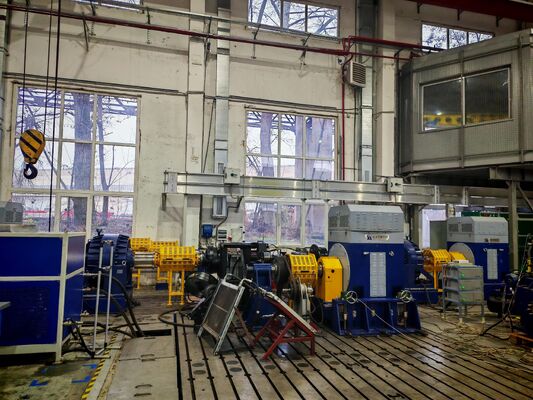

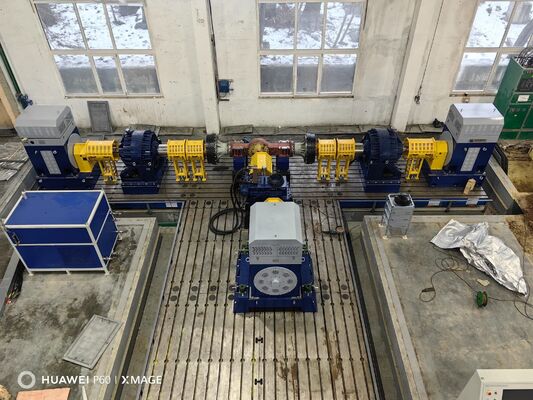

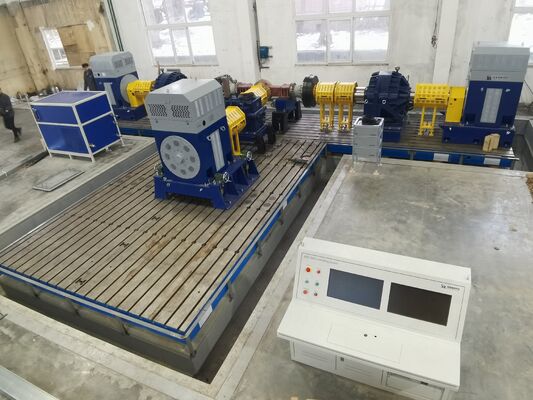

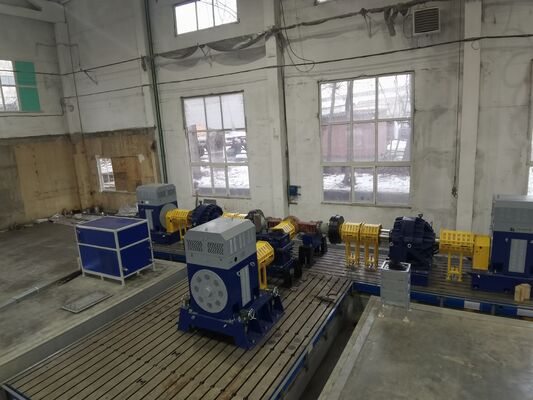

SSCD110-1000/3500 ระบบเตียงทดสอบดินาโมเมตรไฟฟ้าแกนรถยนต์
เครื่องวัดแรงแกนรถยนต์ SSCD110-1000/3500 พร้อมเครื่องปรับอัตรา ABB และฟลานจ์หมุนของ HBM มีพลังงาน 110kW, ทอร์ค 1050 Nm และความแม่นยําขนาดเต็ม 0.2%เหมาะสําหรับการทดสอบแกนในรถพาณิชย์ขนาดกลางและหนัก และเครื่องจักรก่อสร้างขนาดใหญ่, รองรับการวิจัยและพัฒนาระดับสูง การตรวจสอบคุณภาพการผลิตจํานวนมาก และการทดสอบจากผู้บริหารฝ่ายอื่นและสามารถปรับปรุงความแรง / ระยะความเร็วมันเป็นทางออกที่คุ้มค่าข้ามชายแดนสําหรับอุปกรณ์ทดสอบพลังงานกลางถึงสูง
1.SSCD110-1000/3500 ระบบส่วนประกอบของรถยนต์ Axle Electric Dynamometer
The SSCD110-1000/3500 Automotive Axle Electric Dynamometer Test Bench System is a high-performance comprehensive test platform specifically designed for testing 110kW-class medium-to-high power automotive axles and heavy-duty transmission systemsระบบนี้รวมโมดูลหลัก เช่น ดินามอเมตรขับเคลื่อนพลังงานสูง, ดินามอเมตรภาระความแข็งแรงสูง, แฟลนจ์ทอร์คความแม่นยําสูง, และระบบวัดและควบคุมที่ฉลาดมันครอบคลุมอย่างครบถ้วนความต้องการของการตรวจสอบผลการทํางานประจําการทดสอบความทนทานระยะยาว และการประเมินความน่าเชื่อถือในสภาพการทํางานที่ซับซ้อนสําหรับแกนในรถพาณิชย์ขนาดกลางและหนัก รถบรรทุกพลังงานใหม่รถยนต์พิเศษ, และเครื่องจักรก่อสร้างขนาดใหญ่. มันให้บริการอย่างแม่นยํา, ประสิทธิภาพ, และแก้ไขที่มั่นคงข้ามชายแดนสําหรับการปรับปรุง R & D ของแกนชั้น 110kW, การตรวจสอบคุณภาพการผลิตจํานวนมาก, และการทดสอบของฝ่ายที่สาม.
| ชื่อส่วนประกอบ | ข้อมูลหลัก | ยี่ห้อ |
| SSCD110-1000/3500 เครื่องวัดแรงขับเคลื่อน | พลังงาน: 110kW; ทอมป์ชื่อ: 1050 Nm (ในความเร็ว 1000 รอบต่อนาที); ความเร็วชื่อ: 1000 รอบต่อนาที, ความเร็วสูงสุด: 3500 รอบต่อนาที;รองรับการควบคุมปมคง / ความเร็วคง / พลังงานคง / การจําลองสภาพถนนที่ซับซ้อน; เวลาตอบสนอง: ≤8 ms; ระดับการป้องกัน: IP54 | ซีลอง |
| SSCD110-1000/3500 เครื่องวัดแรงกระตุ้น | พลังงาน: 110kW ; ทอมป์ชื่อ: 1050 Nm (ในความเร็ว 1000 รอบ/นาที); ความเร็วชื่อ: 1000 รอบ/นาที, ความเร็วสูงสุด: 3500 รอบ/นาที; ความแม่นยําในการควบคุมทอมป์: ≤ ± 0.2% ของขนาดเต็มระบบระบายความร้อนระบายด้วยอากาศที่มีประสิทธิภาพสูง (พร้อมการปรับป้อนกลับการควบคุมอุณหภูมิ), ความแม่นยําในการควบคุมอุณหภูมิ ±2°C); ระดับการป้องกัน: IP54 | ซีลอง |
| เครื่องปั่นปั่น | ระยะการวัด: 0-2000 Nm; ความแม่นยํา: 0.2% ของขนาดเต็ม; ความละเอียดความเร็ว: 0.1 รอบ / นาที; เวลาตอบสนองแบบไดนามิก: ≤1 ms; ผลิตสัญญาณ: 4-20mA อานาล็อก / RS485 ดิจิตอล | HBM |
| ระบบแปลงความถี่แปร | ความดันทางเข้า: AC สามเฟส 380V ± 10%; ความถี่: 50-60Hz; เทคโนโลยีควบคุมเวกเตอร์; ป้องกันไฟฟ้าเกินระดับ, ความดันเกินระดับ, ความร้อนเกินระดับ, ความอ้วนเกินระดับ, และวงจรสั้นรองรับการควบคุมการตอบสนองพลังงานที่ปรับปรุง; ระดับการป้องกัน: IP21 | ABB |
| ระบบการวัดและควบคุม XLP-1000 | พีซีอุตสาหกรรม: IPC510; CPU: Intel Core i7, RAM: 64GB, แฮร์ดไดรฟ์: 2TB SSD; โปรแกรมวัดและควบคุมพิเศษ; สนับสนุนการสกัดซินโครนหลายช่องทาง, การแสดงภาพข้อมูล,การสร้างรายงานตามสั่ง, และการแบ่งปันข้อมูลทางไกล; รองรับกับ MATLAB/Simulink co-simulation | ซีลอง |
| ระบบเก็บข้อมูล | ประกอบด้วยหน่วยวัดอุณหภูมิ / การสั่นสะเทือน / เสียง; ระยะอุณหภูมิ -20 ~ 300 °C (ความแม่นยํา ± 0.3 °C); ความถี่ของการสั่นสะเทือน 5Hz-20kHz; ระยะวัดเสียง 30-130dB (ความแม่นยํา ± 1dB);รองรับการวิเคราะห์ความสัมพันธ์ของข้อมูลหลายมิติ; ความถี่การเก็บตัวอย่าง 1kHz | ซีลอง |
| หน่วยติดตั้งปรับได้ | ระยะการปรับความสูงศูนย์กลาง: 300-650 มิลลิเมตร; ความจุภาระ: ≥1500 กิโลกรัม; ความผิดพลาดของพื้นผิวการติดตั้งที่เรียบ: ≤0.02 มิลลิเมตร/มิลลิเมตร; โครงสร้างล็อคการตั้งตําแหน่งอย่างรวดเร็ว (ความแม่นยําการล็อค ±0.01 มิลลิเมตร); วัสดุ:Q235 เหล็กคาร์บอน (การบําบัดเคลือบกันสนิม). | ซีลอง |
| พล็อตเหล็กเหล็ก | วัสดุ: HT300 (ความแข็งแรงต่อการดึง ≥ 300MPa); โครงสร้างอัดกระแทกแบบสองชั้น + การออกแบบความอ่อนแอที่เสริม; ความผิดพลาดของความเรียบ ≤ 0.02mm/m; การรักษาผิวที่ทนทานต่อการสกัด (ความแข็ง HB200-220);ขนาด: 3000 × 2000 × 300 มม. | ซีลอง |
| การเชื่อมต่อ | ความเร็วที่อนุญาต ≥ 5000 รอบ/นาที; ความจุของโค้ง ≥ 2500 Nm; โครงสร้างพัฟเฟอร์ยืดหยุ่น; วัสดุเหล็กสแตนเลสความแข็งแรงสูง (40CrNiMoA); การออกแบบที่ไม่มีการบํารุงรักษา (อายุการใช้งาน ≥ 10000 ชั่วโมง) | ซีลอง |
| การปกป้อง | โครงสร้างป้องกันปิดเต็ม; ความสูง ≥ 2.0m; เชื่อมต่อระบบ (เริ่มต้น-หยุด + เบรกฉุกเฉิน + เซ็นทรัลเสียงและภาพ);วัสดุซับซ้อนเสียงและลดความดังที่มีประสิทธิภาพสูง (ลดความดัง ≥ 25dB); หน้าต่างการสังเกตที่ทนต่อการกระแทก (ความหนาของกระจกกระชับ 12 มิลลิเมตร); การป้องกัน IP54 | ซีลอง |
| สถานีน้ํามันปรับน้ํามัน (ใหญ่) | ความดันการให้น้ํามัน: 0.3-1.2MPa; การควบคุมอัตราการไหลของน้ํามันด้วยวิธีฉลาด (ระยะการปรับ: 5-50L/min); ระยะการควบคุมอุณหภูมิน้ํามัน: 30-60°C (ความแม่นยําในการควบคุมอุณหภูมิ: ±1°C);พร้อมระบบกรอง (ความแม่นยําของการกรอง): 10μm), การเตือนระดับน้ํามัน, ระเบิดอุณหภูมิน้ํามัน / ความดันผิดปกติและฟังก์ชันการเติมน้ํามันอัตโนมัติ; ความจุของถังน้ํามัน: 200L | ซีลอง |
2.SSCD110-1000/3500 ระบบเทคนิคพารามิเตอร์ของรถยนต์ axle ไดนาโมเมตรไฟฟ้า
| ประเภทปารามิเตอร์ | ตัวชี้วัดทางเทคนิค |
| แบรนด์ของไดนามิโเมตรแกน | ซีลอง |
| พลังงานระดับชื่อของเครื่องวัดแรงขับเคลื่อน | 110kW |
| ทอมปอร์ตชื่อของไดนาโมเมตรขับเคลื่อน | 1050 Nm (ในความเร็วนามinali 1000 รอบ/นาที) |
| ดําเนินเครื่องพัดลมด้วยความเร็วที่กําหนดไว้ | 1000 รอบ / นาที |
| ความเร็วสูงสุดของเครื่องวัดแรงขับเคลื่อน | 3500 รอบ / นาที |
| ระยะความเร็วของแรงหมุนคงที่ | 0-1000 รอบ / นาที |
| ระยะความแรงคงที่ | 1000-3000 รอบ / นาที |
| เวลาตอบสนองของไดนาโมเมตรขับเคลื่อน | ≤ 8ms |
| กําลังนามของเครื่องวัดความจุ | 110kW |
| ทอมปอร์คชื่อของไดนาโมเมตรภาระ | 1050 Nm (ในความเร็วนาม 100 รอบ/นาที) |
| ความแม่นยําในการควบคุมทอร์คของไดนาโมเมตรภาระ | ≤ ± 0.2% ของขนาดเต็ม |
| ระยะเวลาการปั่นของฟลานจ์ | 0-2000Nm |
| ความแม่นยําของทอร์คฟลานจ์ | 00.2% ของขนาดเต็ม |
| ความละเอียดความเร็วของฟลานจ์มอร์ต | 0.1 รอบ / นาที |
| เวลาตอบสนองแบบไดนามิกของฟลานจ์มอร์ค | ≤ 1 ms |
| ระยะการปรับความสูงศูนย์กลางของบราคเกตการติดตั้ง | 300-650 มิลลิเมตร |
| หน่วยรับน้ําหนักของบราคเก็ต | ≥ 1500kg |
| วัสดุของแผ่นเหล็กเหล็ก | HT300 (ความแข็งแรงในการดึง ≥ 300 MPa) |
| สัญลักษณ์เครื่องปรับความถี่แปร | ABB |
| ความต้องการพลังงานระบบทั้งหมด | 180kW |
| รอยเท้าของระบบ | ≤ 12m2 (ความยาว × ความกว้าง × ความสูง: 4.5m × 2.6m × 2.8m) |
| อุณหภูมิบริเวณทํางาน | -10 ~ 45 °C |
| ความชื้นสัมพันธ์ | 10% ~ 85% (ไม่หมัก) |
| ความดันไฟฟ้า | สาย AC สามเฟส 380V±10%, 50/60Hz |
| น้ําหนักระบบทั้งหมด | ≤ 4000kg |
3.SSCD110-1000/3500 ระบบเตียงทดสอบไดนาโมเมตรไฟฟ้าแกนรถยนต์ ข้อดีหลัก
4. ระบบ SSCD110-1000/3500 ระบบพานทดสอบไดนาโมเมตรไฟฟ้าแกนรถยนต์
5.SSCD110-1000/3500 ระบบอ้างอิงของรถยนต์ Axle Electric Dynamometer
| รุ่น | อัตราการทํางาน | ทอร์คเบอร์ (Nm) | ความเร็วเฉพาะ (rpm) | ความเร็วสูงสุด (rpm) | ระยะกําลังคงที่ (rpm) | ระยะเวลาของทอร์คคงที่ (rpm) |
ความแม่นยําในการวัดทอร์ค (% FS) |
| SSCD15-1000/4500 | 15 | 143 | 1000 | 4500 | 1000-4000 | 0-1000 | 00.05/0.1/02 |
| SSCD22-1000/4500 | 22 | 210 | 1000 | 4500 | 1000-4000 | 0-1000 | 00.05/0.1/02 |
| SSCD30-1000/4500 | 30 | 286 | 1000 | 4500 | 1000-4000 | 0-1000 | 00.05/0.1/02 |
| SSCD45-1000/4000 | 45 | 430 | 1000 | 4000 | 1000-3800 | 0-1000 | 00.05/0.1/02 |
| SSCD60-1000/4000 | 60 | 573 | 1000 | 4000 | 1000-3800 | 0-1000 | 00.05/0.1/02 |
| SSCD75-1000/4000 | 75 | 716 | 1000 | 4000 | 1000-3800 | 0-1000 | 00.05/0.1/02 |
| SSCD90-1000/3500 | 90 | 859 | 1000 | 3500 | 1000-3000 | 0-1000 | 00.05/0.1/02 |
| SSCD110-1000/3500 | 110 | 1050 | 1000 | 3500 | 1000-3000 | 0-1000 | 00.05/0.1/02 |
| SSCD160-1000/3500 | 160 | 1528 | 1000 | 3500 | 1000-3000 | 0-1000 | 00.05/0.1/02 |
| SSCD200-1000/3300 | 200 | 1910 | 1000 | 3300 | 1000-2600 | 0-1000 | 00.05/0.1/02 |
| SSCD250-1000/3300 | 250 | 2387 | 1000 | 3300 | 1000-2600 | 0-1000 | 00.05/0.1/02 |
| SSCD300-1000/3300 | 300 | 2865 | 1000 | 3300 | 1000-2600 | 0-1000 | 00.05/0.1/02 |
| SSCD30-1500/5000 | 30 | 191 | 1500 | 5000 | 1500-5000 | 0-1500 | 00.05/0.1/02 |
| SSCD45-1500/5000 | 45 | 286 | 1500 | 5000 | 1500-5000 | 0-1500 | 00.05/0.1/02 |
| SSCD60-1500/5000 | 60 | 382 | 1500 | 5000 | 1500-5000 | 0-1500 | 00.05/0.1/02 |
| SSCD90-1500/5000 | 90 | 573 | 1500 | 5000 | 1500-5000 | 0-1500 | 00.05/0.1/02 |
| SSCD132-1500/4500 | 132 | 840 | 1500 | 4500 | 1500-4500 | 0-1500 | 00.05/0.1/02 |
| SSCD160-1500/4500 | 160 | 1019 | 1500 | 4500 | 1500-4500 | 0-1500 | 00.05/0.1/02 |
| SSCD200-1500/4000 | 200 | 1273 | 1500 | 4000 | 1500-4000 | 0-1500 | 00.05/0.1/02 |
| SSCD250-1500/4000 | 250 | 1592 | 1500 | 4000 | 1500-4000 | 0-1500 | 00.05/0.1/02 |
| SSCD300-1500/3800 | 300 | 1910 | 1500 | 3800 | 1500-3800 | 0-1500 | 00.05/0.1/02 |
| SSCD315-1500/3800 | 315 | 2005 | 1500 | 3800 | 1500-3800 | 0-1500 | 00.05/0.1/02 |
| SSCD350-1500/3800 | 350 | 2228 | 1500 | 3800 | 1500-3800 | 0-1500 | 00.05/0.1/02 |
| SSCD400-1500/3800 | 400 | 2546 | 1500 | 3800 | 1500-3800 | 0-1500 | 00.05/0.1/02 |
| SSCD450-1500/3800 | 450 | 2865 | 1500 | 3800 | 1500-3800 | 0-1500 | 00.05/0.1/02 |
| SSCD500-1500/3800 | 500 | 3183 | 1500 | 3800 | 1500-3800 | 0-1500 | 00.05/0.1/02 |
| SSCD560-1500/3800 | 560 | 3565 | 1800 | 3800 | 1500-3800 | 0-1500 | 00.05/0.1/02 |
1) รูปแบบมาตรฐาน: เรือภายใน 90 วัน (รวมถึงการทดสอบก่อนการจัดส่งเพื่อให้แน่ใจว่าการติดตั้งอย่างรวดเร็วเมื่อถึง)
2) โมเดลตามความต้องการ: การจัดส่งภายใน 90-120 วัน ครอบคลุมโลจิสติกส์และการจําหน่ายระหว่างประเทศ ไปยังภูมิภาคสําคัญทั่วโลก รวมถึงยุโรป อเมริกา เอเชียตะวันออกเฉียงใต้และตะวันออกกลาง (ทางเลือกการขนส่งทางทะเล / ทางแผ่นดินรวมถึงการบรรจุที่ปลอดภัยและการรักษากันความชื้นและกันสนิม)
3) บริการสนับสนุน: เราให้เอกสารการรับรอง CE และ ISO ครบถ้วน และหนังสือรับรองพื้นที่กําเนิดและผู้เชี่ยวชาญด้านโลจิสติกส์จะติดตามตลอดกระบวนการ เพื่อช่วยในการชําระสินค้า และรับประกันการส่งอุปกรณ์ขนาดใหญ่อย่างปลอดภัยและทันเวลา.
1) ความมั่นใจในการรับประกันการรับประกัน 1 ปีสําหรับส่วนประกอบหลัก (ดินาโมเมตร, แฟลนจ์มอร์ค) การบํารุงรักษาตลอดชีวิต บริการแก้ไขปัญหาและซ่อมแซมฟรีในช่วงระยะเวลาการรับประกัน ยกเว้นความเสียหายที่เกิดจากความผิดพลาดของมนุษย์
2) การสนับสนุนทางเทคนิคบริการสองภาษา 24/7 (ภาษาอังกฤษและภาษาจีน) เวลาตอบรับ ≤ 4 ชั่วโมง
3) บริการติดตั้ง การใช้งาน และการฝึกอบรม: ผู้ใช้บริการรับผิดชอบในการติดตั้งพื้นฐานในสถานที่ Seelong จะส่งเทคนิคมืออาชีพสองคนไปให้คําแนะนําในสถานที่ (รวมถึงการตั้งตําแหน่งและการปรับขนาดอุปกรณ์และรายละเอียดการเชื่อมต่อท่อ / เส้น); การใช้งานอุปกรณ์จะจัดการโดยสิ้นเชิงโดยเรา (รวมถึงการทดสอบการเปิดไฟฟ้า, การปรับปรุงปริมาตร, และการทดสอบการเชื่อมโยงระบบ);จะให้การฝึกอบรมการใช้งานมืออาชีพฟรี 3 วัน (ครอบคลุมการใช้งานอุปกรณ์, การตั้งค่าพาราเมตร, การบํารุงรักษาประจําวัน และการแก้ปัญหา) เพื่อให้แน่ใจว่าผู้ประกอบการสามารถใช้อุปกรณ์ขนาดใหญ่ได้อย่างเก่ง
4) บริการทางไกล: รองรับการแก้ไขข้อผิดพลาดทางไกลผ่านคอมพิวเตอร์, การปรับปรุงระบบ, และการแนะแนวการตั้งค่าโซลูชั่นแบบโมดูล, แก้ปัญหาทางเทคนิคในระหว่างการใช้งานอย่างรวดเร็วและลดการสูญเสียเวลาหยุดทํางานให้น้อยที่สุด
8.FAQ
คําถาม: จํานวนการสั่งซื้อขั้นต่ําสําหรับความร่วมมือของเราคืออะไร?
A: เราสนับสนุนการสั่งซื้อเล็ก 1 pcs สําหรับสินค้าสต็อค.
Q: ผมสามารถเรียนรู้เพิ่มเติมเกี่ยวกับผลิตภัณฑ์ได้อย่างไร
ตอบ: กรุณาทิ้งอีเมลของคุณ และเราจะส่งหนังสือตัวอย่างอิเล็กทรอนิกส์ของคุณ
คําถาม: ระยะเวลาในการชําระเงินของคุณคืออะไร?
A: ปกติ 30% T / T เงินฝาก, จ่ายเต็มก่อนการจัดส่ง.
คําถาม: เวลาในการจัดซื้อของผมเป็นเท่าไหร่?
ตอบ: ระยะการผลิตไดนาโมเมตร 6-8 สัปดาห์ ระยะการผลิตเซ็นเซอร์ 2-3 สัปดาห์ สินค้าอื่นๆ กรุณาติดต่อเรา
คําถาม: เราจะหาคําตอบโดยรวมของเตียงทดสอบได้อย่างไร?
ตอบ: โปรดทิ้งอีเมลของคุณไว้ ให้พนักงานเทคนิคของเรา ติดต่อคุณเกี่ยวกับแผนละเอียด
Q: ผมมาเยี่ยมโรงงานคุณได้มั้ย?
ตอบ: แน่นอนครับ คุณยินดีต้อนรับทุกครั้ง
