รายละเอียดสินค้า:
|
| เน้น: | ไดนาโมมิเตอร์เกียร์อัตโนมัติ 350kW,ระบบม้านั่งไดนาโมมิเตอร์ไฟฟ้า,ม้านั่งทดสอบเกียร์พร้อมการรับประกัน |
||
|---|---|---|---|

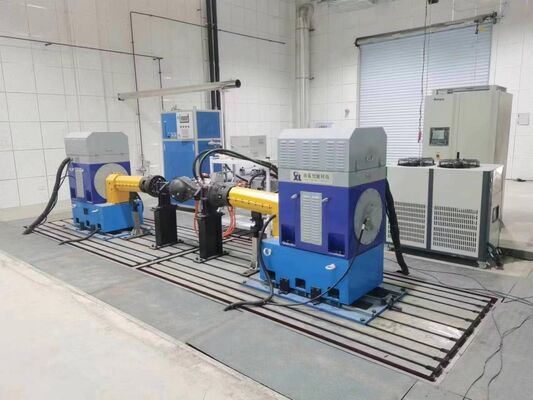

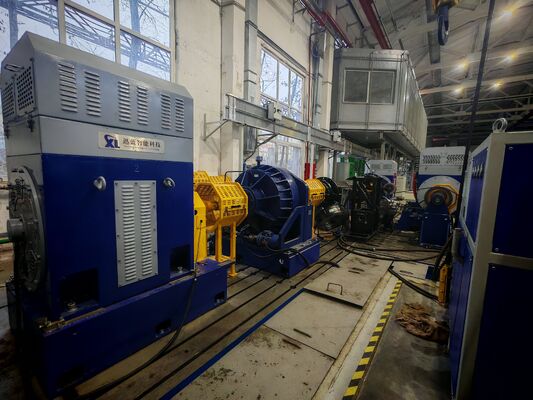

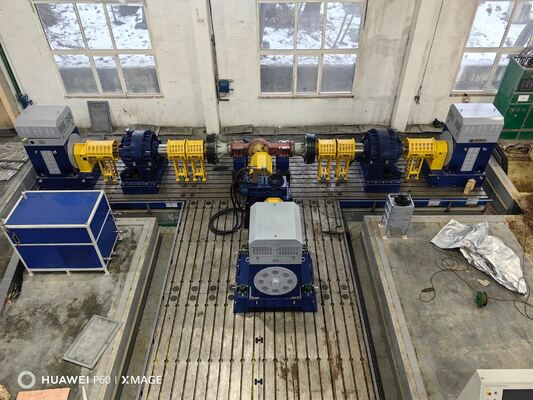

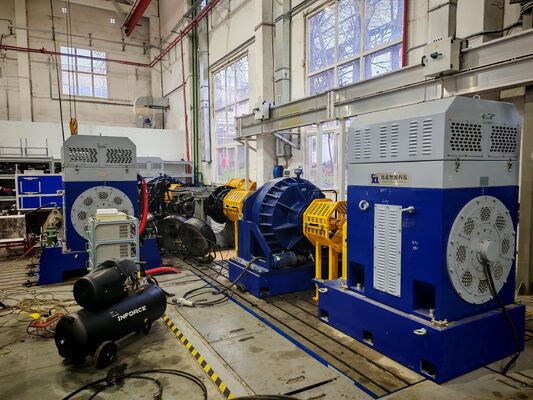

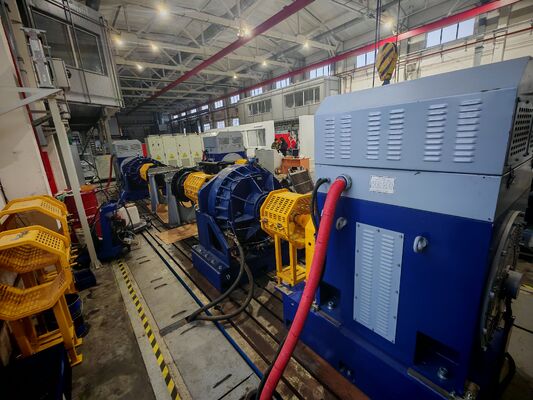

SSCD350-1800-4000 ระบบเตียงทดสอบดินาโมเมตรไฟฟ้าแกนรถยนต์
1. SSCD350-1800-4000 ระบบส่วนประกอบของรถยนต์ Axle Electric Dynamometer Test Bench คําอธิบาย
The SSCD350-1800-4000 Automotive Axle Electric Dynamometer Test Bench System is a high-performance comprehensive test platform specifically designed for testing 350kW-class automotive axles and related transmission systemsระบบนี้รวมโมดูลหลัก เช่น ดินาโมเมตรขับเคลื่อน, ดินาโมเมตรภาระ, แฟลนซ์ทอร์คความแม่นยําสูง, ระบบวัดและควบคุมที่ฉลาด, และเครื่องจําลองแบตเตอรี่มันครอบคลุมอย่างครบถ้วนการตรวจสอบผลการทํางาน, การทดสอบความทนทาน, และความน่าเชื่อถือ การประเมินความต้องการของแกนรถพาณิชย์และระบบส่งส่งรถยนต์พิเศษ, การให้บริการของคําตอบที่สมบูรณ์แบบสําหรับแกน R & D, การทดสอบการผลิต, และอื่น ๆ.
| ชื่อส่วนประกอบ | ข้อมูลหลัก | ยี่ห้อ |
| SSCD350-1800-4000 เครื่องวัดแรงขับเคลื่อน | พลังงาน: 350kW; ทอมปอร์ตระดับ: 1858Nm; ความเร็วระดับ: 1800rpm; ความเร็วสูงสุด: 4000rpm; รองรับการควบคุมทอมปอร์ต / ความเร็ว / กําลังคงที่; เวลาตอบสนอง: ≤10ms | ซีลอง |
| SSCD350-1800-4000 เครื่องวัดแรงบรรทุก | พลังงาน: 350kW; ทอมป์ชื่อ: 1858Nm; ความเร็วชื่อ: 1800rpm; ความเร็วสูงสุด: 4000rpm; ความแม่นยําในการควบคุมทอมป์: ≤±0.2% FS; ระบบระบายความร้อนแบบเย็นด้วยน้ํา | ซีลอง |
| เครื่องปั่นปั่น | ระยะการวัด 0-4000 Nm; ความแม่นยํา 0.15% FS; ความละเอียดความเร็ว ± 1 รอบ / นาที; เวลาตอบสนองแบบไดนามิก ≤ 1 ms | HBM |
| ระบบแปลงความถี่แปร | ความดันการเข้า: AC สามเฟส 380V-480V; ความถี่: 50-60Hz; เทคโนโลยีควบคุมเวกเตอร์; การป้องกันสามครั้งต่อการกระแสไฟฟ้าเกินแรง, ความดันเกินแรง และความร้อนเกินแรง | ซีเมนส์ |
| ระบบวัดและควบคุม XLP-1000 | พีซีอุตสาหกรรม: IPC710; CPU I7, RAM 32GB, HDD 1TB; XLP-1000 โปรแกรมวัดและควบคุมพิเศษ; รองรับการตั้งค่าสภาพการทํางานและการสร้างรายงาน | ซีลอง |
| ระบบเก็บข้อมูล | ประกอบด้วยหน่วยรับอุณหภูมิ/สั่นสะเทือน/เสียง; ระยะอุณหภูมิ -40 ~ 200 °C (ความแม่นยํา ± 0.5 °C); ความถี่สั่นสะเทือน 10Hz-10kHz | ซีลอง |
| เครื่องจําลองแบตเตอรี่ | ความดันออก 36-1200V; กระแสกําลังคงที่ ≥1000A; รองรับการตอบสนองพลังงาน (ประสิทธิภาพการตอบสนอง ≥90%); รองรับ 8 แบบแบตเตอรี่ | ซีลอง |
| หน่วยติดตั้งปรับได้ | ระยะการปรับความสูงศูนย์กลาง: 250-600mm; ความจุภาระ: ≥1000kg; ความผิดพลาดของพื้นผิวการติดตั้งที่เรียบ: ≤0.02mm/m | ซีลอง |
| พล็อตพื้นผิวเหล็กเหลือง | วัสดุ: HT350 (ความแข็งแรงต่อการดึง ≥ 350MPa); โครงสร้างความอ่อนแอจากผึ้ง; ความผิดพลาดของความเรียบ ≤ 0.02 mm/m | ซีลอง |
| การเชื่อม | ความเร็วที่อนุญาต ≥ 6000 รอบ / นาที; ความจุของโค้ง ≥ 6000 Nm; โครงสร้างพัฟเฟอร์ยืดหยุ่น; วัสดุทนทานการสกัดและทนทานการกัดกร่อน | ซีลอง |
| ปรางป้องกัน | โครงสร้างปิดเต็ม; ความสูง ≥ 1.8m; ระบบเชื่อมต่อ (หยุดทันทีเมื่อเปิด); วัสดุซึมเสียงในตัว | ซีลอง |
| เครื่องวิเคราะห์กําลัง | ความแม่นยําพื้นฐาน ≤0.03%; ความกว้างแบนด์บานด์ DC-1MHz; 6 ช่อง + MTR; การทํางานจอสัมผัส LCD | ซีลอง |
| เครื่องแปลงกระแสไฟฟ้า | ระยะการวัด 1200A ระดับความแม่น 0.03% FS ระดับความโดดเดี่ยว F | ซีลอง |
| เครื่องเย็น | ความจุในการเย็นที่เข้ากันได้กับระบบ 350kW; ความแม่นยําในการควบคุมอุณหภูมิ ±2°C; การออกแบบวงจรคู่ (ดินาโมเมตร + การเย็นแกน) | ซีลอง |
| สถานีน้ํามันหมัก | ความดันน้ํามัน: 0.3-0.6MPa; ความเร็วการไหล: ปรับ; ระยะควบคุมอุณหภูมิน้ํามัน: 30-60°C; พร้อมฟังก์ชันการกรองและการเตือนระดับน้ํามัน | ซีลอง |
2. SSCD350-1800-4000 ไดนาโมเมตรไฟฟ้าแกนรถยนต์ ปริมาตรเทคนิค
| ปริมาตร | ตัวชี้วัดทางเทคนิค |
| สัญลักษณ์ของเครื่องวัดไฟฟ้า | ซีลอง |
| พลังงานขับเคลื่อนระดับดินาโมเมตร | 350kW |
| ทัณฑ์การขับเคลื่อน | 1858Nm |
| ความเร็วระดับดินาโมเมตรขับเคลื่อน | 1800 รอบ / นาที |
| ความเร็วสูงสุดของไดนาโมเมตรขับเคลื่อน | 4000 รอบ / นาที |
| เวลาตอบสนองของไดนาโมเมตรขับเคลื่อน | ≤ 10ms |
| พลังงานดินาโมเมตรภาระ | 350kW |
| ทอมปอร์ตของไดนาโมเมตรภาระ | 1858Nm |
| ระยะเวลาการปั่นของฟลานจ์ | 0-4000Nm |
| ความแม่นยําของทอร์คฟลานจ์ | 0.15% FS |
| ความละเอียดความเร็วของฟลานจ์มอร์ต | ± 1 รอบ / นาที |
| เวลาตอบสนองแบบไดนามิกของฟลานจ์มอร์ค | ≤ 1 ms |
| ระยะความแรงดันออกของเครื่องจําลองแบตเตอรี่ | 36-1200V |
| ระบบจําลองแบตเตอรี่ | ≥ 1000A |
| ประสิทธิภาพการฟื้นฟูพลังงานของเครื่องจําลองแบตเตอรี่ | ≥ 90% |
| ความแม่นยําพื้นฐานของเครื่องวิเคราะห์พลังงาน | ≤0.03% |
| ความกว้างแบนด์วิทของเครื่องวิเคราะห์พลังงาน | DC-1MHz |
| ระยะการปรับความสูงศูนย์กลางของบราคเกตการติดตั้ง | 250-600 มม. |
| หน่วยรับน้ําหนักของบราคเก็ต | ≥ 1000 kg |
| วัสดุของแผ่นเหล็กเหล็ก | HT350 (ความแข็งแรงในการดึง ≥ 350MPa) |
3. SSCD350-1800-4000 ระบบเตียงทดสอบแกนรถยนต์ ไดนาโมเมตรไฟฟ้า ข้อดีหลัก
1) ดินาโมเมตรคู่ทํางานร่วมกัน เพื่อให้เกิดการทดสอบแบบครบวงจร: อุปกรณ์พร้อมกับเครื่องวัดแรงสอง SSCD350-1800-4000 สําหรับทั้งการขับเคลื่อนและภาระ แต่ละหน่วยมีกําลังตั้ง 350kW, ทอร์ค 1858Nm, และความเร็วสูงสุด 4000rpmมันสามารถจําลองการขับเคลื่อนและภาระสองสภาพของแกนรถยนต์ในการทํางานจริง, ครอบคลุมความต้องการในการทดสอบผลการทํางานในสภาพเต็มของรถพาหนะและแกนรถยนต์พิเศษ และเหมาะสําหรับการตรวจสอบการตอบสนองของโค่นและความเร็วในสภาพทางที่แตกต่างกัน
2) ความแม่นยําในการวัดชั้นนําในอุตสาหกรรม:การใช้ฟลานจ์มอปเตอร์ความแม่นยําสูงของ HBM ด้วยความแม่นยํา 0.15% FS, ความละเอียดความเร็ว ± 1 รอบ / นาที และการตอบสนองแบบไดนามิก ≤ 1 msพร้อมเครื่องวิเคราะห์พลังงาน Seelong ที่มีความแม่นยําพื้นฐาน ≤00,03% รวมกับระบบการเก็บข้อมูลหลายมิติ (ความแม่นยําของอุณหภูมิ ± 0,5 °C, ความถี่ของความสั่นสะเทือน 10Hz-10kHz)มันบรรลุการประกอบและวิเคราะห์ปริมาตรสําคัญอย่างแม่นยํา เช่น ทอร์ค, พลังงาน อุณหภูมิ และการสั่นสะเทือน
3) ความมั่นคงและความสอดคล้องของระบบที่แข็งแรง: ระบบเครื่องปรับความถี่แปรของซีเมนส์ ใช้เทคโนโลยีควบคุมเวกเตอร์ มีการป้องกันสามครั้งต่อการกระจายไฟเกินความแรง และความร้อนเกินและเข้ากันได้กับช่วงความแรงกดไฟเข้าที่กว้างของ 380V-480V; เครื่องจําลองแบตเตอรี่รองรับระยะความกระชับกําลังออกที่กว้างของ 36-1200V และกระแสไฟฟ้าสูง ≥1000A, เป็นที่เข้ากันได้กับ 8 แบบของแบตเตอรี่ และมีประสิทธิภาพการตอบสนองพลังงาน ≥90%,ตอบสนองความต้องการในการผสานพลังงานของแกนรถยนต์ที่แตกต่างกันโดยปรับปรุงการประหยัดพลังงานและการลดการบริโภค.
4) การออกแบบโครงสร้างทางวิทยาศาสตร์ ปลอดภัยและน่าเชื่อถือ: หมุนการติดตั้งที่ปรับได้มีความสูงกลาง 250-600mm, ความสามารถในการแบกภาระ ≥1000kg และความผิดพลาดของ flatness ≤0.02mm/m บนพื้นที่ติดตั้งพล็อตเหล็กเหล็ก HT350 มีส่วนผสมกับโครงสร้างดึงกระแทกจากผึ้ง เพื่อให้มั่นคงในการทดสอบความเร็วสูง; กล่องป้องกันปิดเต็ม มีวัสดุซึมเสียงที่ติดตั้งและเชื่อมต่อกับระบบ (เริ่มและหยุดทันที)การพิจารณาทั้งความปลอดภัยและความต้องการในการลดความดัง.
5) การวัดและควบคุมที่ฉลาด การทํางานที่มีประสิทธิภาพ: ระบบการวัดและควบคุม XLP-1000 มีคอมพิวเตอร์อุตสาหกรรม I7 (ความจํา 32G + แฮร์ดไดรฟ์ 1T) และโปรแกรมพิเศษรองรับการตั้งค่าสภาพการทํางานการติดตามข้อมูลในเวลาจริง และการสร้างรายงานอัตโนมัติ; สถานีหล่อลื่นมีฟังก์ชันการควบคุมความดันน้ํามัน, การควบคุมอุณหภูมิน้ํามัน และการเตือนระดับน้ํามันและการออกแบบวงจรสองแบบของเครื่องทําความเย็นถูกปรับปรุงให้เหมาะสมกับความต้องการในการทําความเย็นของดินาโมเมตรและแกน, ลดต้นทุนการลงมืออย่างมาก
4. SSCD350-1800-4000 ระบบทดสอบดินาโมเมตรไฟฟ้าแกนรถยนต์
1) สนามแกนรถพาณิชย์: การทดสอบพลังงาน, ทอร์ค, ประสิทธิภาพการส่งและความทนทานที่ใช้กับแกนของยานพาหนะพาหนะ เช่นรถบรรทุกหนัก, รถบัสและรถรับส่งซึ่งครอบคลุมการตรวจสอบผลงานและการทดสอบโรงงานของแกนต่าง ๆ เช่นแกนขับเคลื่อน, แกนควบคุมและแกนสนับสนุน
2) สาขารถยนต์พิเศษ: การทดสอบเชิงพิเศษของแกนสําหรับรถยนต์พิเศษ เช่น เครื่องจักรก่อสร้าง (เครื่องขุด, เครื่องบรรทุก)และยานพาหนะทหารเพื่อตอบสนองความต้องการการประเมินความน่าเชื่อถือและความมั่นคง ภายใต้ทอร์คสูงและสภาพการทํางานที่ซับซ้อน.
3) ด้านการวิจัยและพัฒนาแกน: เราให้บริการ R & D และแพลตฟอร์มการทดสอบสําหรับผู้ผลิตแกนและสถาบันวิจัย และสนับสนุนการแก้ไขการทดสอบที่กําหนดเองสําหรับการปรับปรุงโครงสร้างแกน การสอดคล้องระบบส่งและเทคโนโลยีประหยัดพลังงาน.
4) หน่วยงานทดสอบของผู้อื่น: สอดคล้องกับมาตรฐานระดับชาติและระดับนานาชาติ โดยให้บริการการทดสอบความสอดคล้องกับมาตรฐานของสินค้าแกน ให้กับหน่วยงานตรวจสอบคุณภาพและหน่วยงานรับรองครอบคลุมทุกมิติของการทดสอบ รวมถึงผลประกอบการด้านความปลอดภัย, ความสามารถด้านสิ่งแวดล้อม และความทนทาน
5. SSCD350-1800-4000 ระบบมาตรฐานมาตรฐานการพิสูจน์
QC/T 533-2020 ¢ การประกอบแกนขับเคลื่อนรถพาณิชย์
QC/T 534-2020 อัตราการประเมินการทดสอบเบนช์สําหรับแกนขับรถยนต์
GB/T 23920-2024 เครื่องจักรกลก่อสร้าง - แอ็กซ์
JB/T 5929-1991 วิธีการทดสอบความน่าเชื่อถือสําหรับแกนขับของเครื่องจักรก่อสร้าง
JB/T 10634-2023 ∆ ไดนาโมเมตรไฟฟ้า
| รุ่น | พลังงาน (KW) | ทอร์ค (Nm) | ความเร็วเฉพาะ (rpm) | ความเร็วสูงสุด (rpm) | ความแม่นยําในการวัดทอร์ค |
| SSCD15-1000/4500 | 15 | 143 | 1000 | 4000 | 0.15% FS |
| SSCD30-1000/4500 | 30 | 286 | 1000 | 4000 | 0.15% FS |
| SSCD45-1000/4000 | 45 | 430 | 1000 | 4000 | 0.15% FS |
| SSCD60-1000/4000 | 60 | 573 | 1000 | 4000 | 0.15% FS |
| SSCD75-1000/4000 | 75 | 716 | 1000 | 4000 | 0.15% FS |
| SSCD90-1000/3500 | 90 | 859 | 1000 | 3500 | 0.15% FS |
| SSCD110-1000/3500 | 110 | 1050 | 1000 | 3500 | 0.15% FS |
| SSCD160-1000/3500 | 160 | 1528 | 1000 | 3500 | 0.15% FS |
| SSCD200-1000/3300 | 200 | 1910 | 1000 | 3300 | 0.15% FS |
| SSCD250-1000/3300 | 250 | 2387 | 1000 | 3300 | 0.15% FS |
| SSCD300-1000/3300 | 300 | 2865 | 1000 | 3300 | 0.15% FS |
| SSCD30-1500/5000 | 30 | 191 | 1500 | 5000 | 0.15% FS |
| SSCD45-1500/5000 | 45 | 286 | 1500 | 5000 | 0.15% FS |
| SSCD60-1500/5000 | 60 | 382 | 1500 | 5000 | 0.15% FS |
| SSCD90-1500/5000 | 90 | 573 | 1500 | 5000 | 0.15% FS |
| SSCD132-1500/4500 | 132 | 840 | 1500 | 4500 | 0.15% FS |
| SSCD160-1500/4500 | 160 | 1019 | 1500 | 4500 | 0.15% FS |
| SSCD200-1500/4000 | 200 | 1273 | 1500 | 4000 | 0.15% FS |
| SSCD250-1500/4000 | 250 | 1592 | 1500 | 4000 | 0.15% FS |
| SSCD300-1500/3800 | 300 | 1910 | 1500 | 3800 | 0.15% FS |
| SSCD315-1500/3800 | 315 | 2005 | 1500 | 3800 | 0.15% FS |
| SSCD350-1500/3800 | 350 | 2228 | 1500 | 3800 | 0.15% FS |
| SSCD400-1500/3800 | 400 | 2546 | 1500 | 3800 | 0.15% FS |
| SSCD450-1500/3800 | 450 | 2865 | 1500 | 3800 | 0.15% FS |
| SSCD500-1500/3800 | 500 | 3183 | 1500 | 3800 | 0.15% FS |
รุ่นมาตรฐานส่งภายใน 90 วัน ส่วนรุ่นที่กําหนดเองส่งภายใน 120-150 วัน (รวมถึงโลจิสติกส์ระหว่างประเทศและการช่วยเหลือการชําระสินค้า)จําหน่ายครบเครื่องมือ, คําแนะนําการติดตั้ง คู่มือการใช้งาน ใบรับรองการปรับขนาด รายการอะไหล่ และเอกสารครบถ้วนอื่น ๆ การติดตั้งและการใช้งานในสถานที่ได้รับการสนับสนุน
บริการหลังการขาย
1) บริการรับประกัน: ส่วนประกอบหลัก (ดินาโมเมตร, แฟลนจ์มอร์ค, ระบบแปลงความถี่) รับประกัน 1 ปีและส่วนประกอบที่บกพร่องจะถูกซ่อมแซมหรือเปลี่ยนโดยไม่คิดค่าใช้จ่ายในช่วงระยะเวลาการรับประกัน.
2) การสนับสนุนทางเทคนิค: การสนับสนุนทางเทคนิคสองภาษา (ภาษาจีนและภาษาอังกฤษ) ตลอดชีวิตถูกให้บริการ โดยมีเวลาตอบสนอง ≤4 ชั่วโมงคู่มือการตั้งค่าวิธีแก้ไขแบบโมดูล, และการตอบคําถามทางเทคนิคออนไลน์
3) บริการฝึกอบรม: เราให้การฝึกอบรมการดําเนินงานในสถานที่ 2 วันฟรี ซึ่งครอบคลุมการติดตั้งอุปกรณ์ การตั้งค่าปารามิเตอร์ การทดสอบสภาพการทํางาน การวิเคราะห์ข้อมูล และการบํารุงรักษาประจําวันเพื่อให้แน่ใจว่าผู้ใช้บริการสามารถใช้ระบบได้อย่างดี.
8.FAQ
คําถาม: จํานวนการสั่งซื้อขั้นต่ําสําหรับความร่วมมือของเราคืออะไร?
A: เราสนับสนุนการสั่งซื้อเล็ก 1 pcs สําหรับสินค้าสต็อค.
Q: ผมสามารถเรียนรู้เพิ่มเติมเกี่ยวกับผลิตภัณฑ์ได้อย่างไร
ตอบ: กรุณาทิ้งอีเมลของคุณ และเราจะส่งหนังสือตัวอย่างอิเล็กทรอนิกส์ของคุณ
คําถาม: ระยะเวลาในการชําระเงินของคุณคืออะไร?
A: ปกติ 30% T / T เงินฝาก, จ่ายเต็มก่อนการจัดส่ง.
คําถาม: เวลาในการจัดซื้อของผมเป็นเท่าไหร่?
ตอบ: ระยะการผลิตไดนาโมเมตร 6-8 สัปดาห์ ระยะการผลิตเซ็นเซอร์ 2-3 สัปดาห์ สินค้าอื่นๆ กรุณาติดต่อเรา
คําถาม: เราจะหาคําตอบโดยรวมของเตียงทดสอบได้อย่างไร?
ตอบ: โปรดทิ้งอีเมลของคุณไว้ ให้พนักงานเทคนิคของเรา ติดต่อคุณเกี่ยวกับแผนละเอียด
Q: ผมมาเยี่ยมโรงงานคุณได้มั้ย?
ตอบ: แน่นอนครับ คุณยินดีต้อนรับทุกครั้ง
