รายละเอียดสินค้า:
|
| ยี่ห้อ: | ซีลอง | ความจุเกินพิกัด: | 120% |
|---|---|---|---|
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ (V): | AC 380 | วิธีการทำความเย็น: | การระบายความร้อนของอากาศ |
| ตัวเข้ารหัส: | เอช.บี.เอ็ม | ประเภทตัวเข้ารหัส: | HTL 512 |
| เน้น: | ฐานทดสอบกล่องเกียร์ 132kW,การวัดทอร์คที่ได้รับการรับรอง CE,อุปกรณ์ทดสอบกล่องเกียร์ที่สามารถปรับแต่งได้ |
||

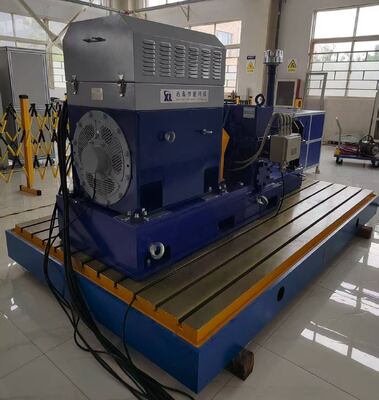

1. SSCD132-1500/4500 132กิโลวัตต์ ไดนาโมเมตรการส่งกล่องเกียร์ คอมโปnt คําอธิบาย

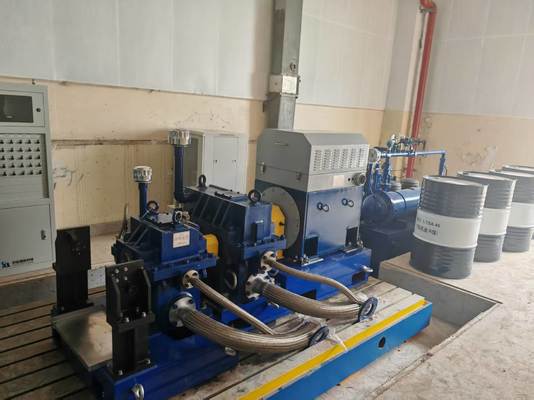

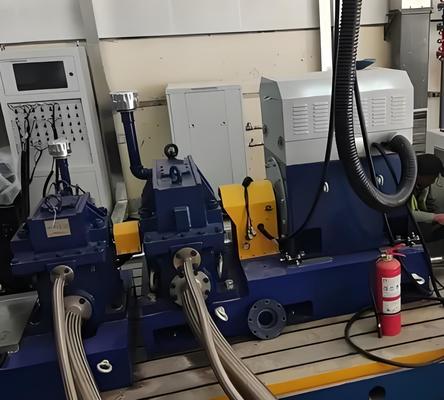

เบนช์ทดสอบกล่องเกียร์ 132kW (รุ่น 132-1500/4500) เป็นอุปกรณ์ทดสอบที่มีประสิทธิภาพสูงที่ปรับปรุงเพื่อการประเมินกล่องเกียร์ความละเอียดสูงมันพบการใช้งานที่กว้างขวางในหลายสาขา รวมถึงการผลิตอุตสาหกรรม, พลังงานลม, เครื่องจักรก่อสร้าง, การผลิตรถยนต์, และระบบรถไฟ
คันทดสอบนี้มีองค์ประกอบหลักที่ประกอบด้วยระบบบูรณาการ โดยใช้เครื่องวัดแรงขับเคลื่อนของซีเลงก์ (รุ่น SSCD132-1500/4500) ที่มีกําลังการผลิต 132kW ความเร็ว 1500 รอบ / นาทีความเร็วสูงสุด 4500 รอบ/นาที, และความแม่นยําในการวัดแรงหมุน 0.2% FS, พร้อมกับเครื่องวัดแรงฝนของแบรนด์ (รุ่น SSCD110-300/600) ที่มีกําลัง 110kW, ความเร็ว 300rpm และความเร็วสูงสุด 600rpm.
เพิ่มด้วยระบบอินเวอร์เตอร์ของ ABB ให้นําความแม่นยําในการควบคุมทอร์ค 0.2% FS ความแม่นยําในการควบคุมความเร็ว ± 1 rpmและ 5ms การตอบสนองรวดเร็ว และระบบการวัดและควบคุม Seelong's XLP-1000 (ติดตั้งด้วยโปรเซสเซอร์ Intel Core i7), แรม DDR4 32GB และ SSD 1TB) เบนจ์สามารถติดตามทุกด้านและควบคุมปริมาตรการทํางานที่สําคัญอย่าง ทอร์ค ความเร็ว อุณหภูมิ และความดันได้อย่างแม่นยํา
| ชื่อส่วนประกอบ | ข้อมูลหลัก | ยี่ห้อ |
|
SSCD110-300/600 ดินาโมเมตรไฟฟ้าในการบรรทุก |
พลังงาน: 110kW; ความเร็วเฉพาะ: 300rpm; ทอร์คเฉพาะ: 3501Nm; ความเร็วสูงสุด: 600rpm; เครื่องตรวจวัดทอร์ค: 0-5000Nm (ความแม่นยํา: 0.2% FS) | ซีลอง |
| SSCD132-1500/4500 ดินาโมเมตรไฟฟ้าขับ | พลังงาน 132kW, ความเร็วเฉพาะ 1500rpm, ความเร็วสูงสุด 4500rpm, เครื่องตรวจวัดแรงหมุน: 0-840Nm (ความแม่นยํา: 0.2% FS) | ซีลอง |
| อุปกรณ์ปรับทอร์ค | การปรับขนาดทอร์มฟลานซ์ทอร์ม | ซีลอง |
| ระบบแปลงความถี่แปร | ระบบแปลงความถี่แปรหลายจูง; ความแม่นยําการควบคุมทอร์ค 0.2% FS; ความแม่นยําการควบคุมความเร็ว ± 1 รอบต่อนาที; เวลาตอบสนอง 5 ms; อุปกรณ์ป้องกันอัตราการอ้วน, ความแรงเกินหลายครั้งและความร้อนเกิน. | ABB |
| ระบบวัดและควบคุม XLP-1000 | คอมพิวเตอร์อุตสาหกรรม: IPC710; CPU: Intel Core i7; ความจํา: 32GB DDR4; แฮร์ดไดรฟ์: 1TB SSD; โปรแกรม XLP-1000 ที่ติดตั้งล่วงหน้า | ซีลอง |
| ระบบเก็บข้อมูล | โมดูลรับอุณหภูมิ PT100 โมดูลรับแรงดัน โมดูลรับสัญญาณแบบอนาล็อก เซ็นเซอร์รับอุณหภูมิ เซ็นเซอร์รับแรงดัน เซ็นเซอร์รับสั่นกล่องรับข้อมูล | ซีลอง |
| อุปกรณ์ควบคุมอุณหภูมิน้ํามัน | เครื่องแลกเปลี่ยนความร้อนจากแผ่นเหล็กไร้ขุ่น ระบบควบคุม PLC; ความแม่นยําในการควบคุมอุณหภูมิ: ± 1 °C | ซีลอง |
| เครื่องวัดกระแสของเครื่องจักร |
ใช้ในการวัดการไหลของน้ําและน้ํามัน: ระยะการเก็บ: 0-50 ลิตร/นาที ความแม่นยํา: 0.5% FS รูปแบบ: SLLL050 |
ซีลอง |
| ไม่จําเป็น - การเชื่อมต่อ | ทอมปอร์ตที่อนุญาต: 500Nm ความเร็วที่อนุญาต: 18000 r/min | ซีลอง |
| ไม่จําเป็น - หมุนยนต์ | ขนาดไม่จํากัดแบบ L หนาผนัง > 50 mm | ซีลอง |
| ปรับปรุงแบบไม่จํากัด | วัสดุ: HT300; ความเรียบ: ≤0.05mm/m; ความหยาบของพื้นผิว: Ra≤1.6μm; เครื่องกันกระแทกและแผ่นเหล็กเหล็กให้ความมั่นคงระหว่างการทดสอบความเร็วสูง | ซีลอง |
| ไม่ต้องใช้ - เครื่องกันกระแทก | ประเภทสปริง, ความจุ 100-300kg, ตัวประกอบความอ่อนแอ 0.2-0.3, เหมาะสําหรับความถี่ของสั่น 5-10Hz; เครื่องกันกระแทกและแผ่นเหล็กเหล็กเหล็กประกันความมั่นคงระหว่างการทดสอบความเร็วสูง | ซีลอง |
| ปริมาตร | รายละเอียด |
| พลัง | 132kW |
| ความเร็วปริมาณ | 1500 รอบ / นาที |
| ความเร็วสูงสุด | 4500 รอบ / นาที |
| ทอมปอร์ตปริมาณ | 840Nm |
| ระยะการวัดทอร์ค | 0-840Nm |
| ความแม่นยําของการวัดทอร์ค | 0.2% FS |
| ความแม่นยําของการควบคุมความเร็ว | ± 1 รอบ / นาที |
| เวลาตอบสนอง | 5ms |
•JB/T 10634-2023 "ดินาโมเมตรไฟฟ้า":รายละเอียดพื้นฐานที่ครอบคลุมความต้องการทางเทคนิคและกฎการตรวจสอบสําหรับดินามอเมตร โดยเน้นความแม่นยําในการวัดทอร์ค (ตัวอย่างเช่น ± 0.2% FS) และความแม่นยําในการควบคุมความเร็ว (ตัวอย่างเช่น ± 1 rpm)
•ISO 6336 และ AGMA 2001:มาตรฐานที่ยอมรับระดับนานาชาติสําหรับการคํานวณประสิทธิภาพการส่งเกียร์, รับประกันความแม่นยําของระบบควบคุมและระบบวิเคราะห์
•QC/T 533-1999 "วิธีการทดสอบแกนขับรถยนต์บนเบนจ์":จําหน่ายวิธีการอ้างอิงสําหรับการทดสอบสแตตติก torsion ของชุด, การทดสอบความเหนื่อยของเกียร์, ฯลฯ, และสามารถนําไปใช้ในการทดสอบลักษณะทอร์คของแกนขับเคลื่อนไฟฟ้า.
•มาตรฐานทหาร (เช่น MIL-STD-810G):ใช้ในการจําลองอุณหภูมิแวดล้อมที่รุนแรง (-40 °C ~ 150 °C) และภาระการชน เพื่อนําผลงานของกล่องเกียร์มาประกอบในสภาพการทํางานจริง
| รุ่น | พลังงาน (kW) | ทอร์ค (Nm) | ความเร็วเฉพาะ (rpm) | ความเร็วสูงสุด (rpm) | ความแม่นยําในการวัดทอร์ค |
| SSCD15-1000/4500 | 15 | 143 | 1000 | 4000 | 0.2% FS |
| SSCD30-1000/4500 | 30 | 286 | 1000 | 4000 | 0.2% FS |
| SSCD45-1000/4000 | 45 | 430 | 1000 | 4000 | 0.2% FS |
| SSCD60-1000/4000 | 60 | 573 | 1000 | 4000 | 0.2% FS |
| SSCD90-1000/3500 | 90 | 859 | 1000 | 3500 | 0.2% FS |
| SSCD110-1000/3500 | 110 | 1050 | 1000 | 3500 | 0.2% FS |
| SSCD160-1000/3500 | 160 | 1528 | 1000 | 3500 | 0.2% FS |
| SSCD200-1000/3300 | 200 | 1910 | 1000 | 3300 | 0.2% FS |
| SSCD250-1000/3300 | 250 | 2387 | 1000 | 3300 | 0.2% FS |
| SSCD300-1000/3300 | 300 | 2865 | 1000 | 3300 | 0.2% FS |
| SSCD30-1500/5000 | 30 | 191 | 1500 | 5000 | 0.2% FS |
| SSCD45-1500/5000 | 45 | 286 | 1500 | 5000 | 0.2% FS |
| SSCD60-1500/5000 | 60 | 382 | 1500 | 5000 | 0.2% FS |
| SSCD90-1500/5000 | 90 | 573 | 1500 | 5000 | 0.2% FS |
| SSCD132-1500/4500 | 132 | 840 | 1500 | 4500 | 0.2% FS |
| SSCD160-1500/4500 | 160 | 1019 | 1500 | 4500 | 0.2% FS |
| SSCD200-1500/4000 | 200 | 1273 | 1500 | 4000 | 0.2% FS |
| SSCD250-1500/4000 | 250 | 1592 | 1500 | 4000 | 0.2% FS |
| SSCD300-1500/3800 | 300 | 1910 | 1500 | 3800 | 0.2% FS |
| SSCD400-1500/3800 | 400 | 2546 | 1500 | 3800 | 0.2% FS |
| SSCD500-1500/3800 | 500 | 3183 | 1500 | 3800 | 0.2% FS |
| พลัง ความเร็ว ระยะทางand จํานวนโมดูลการจัดหา สามารถปรับแต่งได้ตามที่ต้องการ | |||||
7บริการส่งและบริการหลังการขาย
การจัดส่ง: รุ่นมาตรฐานส่งภายใน 90 วัน; รุ่นที่กําหนดเองส่งภายใน 90-180 วัน (รวมโลจิสติกส์ระหว่างประเทศและการช่วยเหลือการชําระสินค้า)
บริการหลังการขาย: การรับประกัน 1 ปีสําหรับส่วนประกอบหลัก (ไดนาโมเมตร, แฟลนจ์มอคเตอร์) การสนับสนุนทางเทคนิคสองภาษา (ภาษาจีนและภาษาอังกฤษ) ตลอดชีวิต (เวลาตอบสนอง ≤ 4 ชั่วโมง)อะไหล่ถูกส่งในประเทศภายใน 24 ชั่วโมง และส่งไปในประเทศภายใน 7 วัน; 1.5 วันของการฝึกอบรมการใช้งานฟรี; การแก้ไขข้อผิดพลาดทางไกลสนับสนุน (ใช้คอมพิวเตอร์, รวมถึงการแนะนําการตั้งค่าระบบแก้ไขแบบโมดูล)
8. ใบประกาศนียบัตร Seelong
9การบรรจุและการขนส่ง
10. FAQ
คําถาม: จํานวนการสั่งซื้อขั้นต่ําสําหรับความร่วมมือของเราคืออะไร?
A: เราสนับสนุนการสั่งซื้อเล็ก 1 pcs สําหรับสินค้าสต็อค.
Q: ผมสามารถเรียนรู้เพิ่มเติมเกี่ยวกับผลิตภัณฑ์ได้อย่างไร
ตอบ: กรุณาทิ้งอีเมลของคุณ และเราจะส่งหนังสือตัวอย่างอิเล็กทรอนิกส์ของคุณ
คําถาม: ระยะเวลาในการชําระเงินของคุณคืออะไร?
A: ปกติ 40% T / T เงินฝาก, จ่ายเต็มก่อนการส่ง
คําถาม: เวลาในการจัดซื้อของผมเป็นเท่าไหร่?
ตอบ: ระยะการผลิตไดนาโมเมตร 6-8 สัปดาห์ ระยะการผลิตเซ็นเซอร์ 2-3 สัปดาห์ สินค้าอื่นๆ กรุณาติดต่อเรา
คําถาม: เราจะหาคําตอบโดยรวมของเตียงทดสอบได้อย่างไร?
ตอบ: โปรดทิ้งอีเมลของคุณไว้ ให้พนักงานเทคนิคของเรา ติดต่อคุณเกี่ยวกับแผนละเอียด
Q: ผมมาเยี่ยมโรงงานคุณได้มั้ย?
ตอบ: แน่นอนครับ คุณยินดีต้อนรับทุกครั้ง
