รายละเอียดสินค้า:
|
| การรับรอง: | CE, ISO 9001, ISO 45001, ISO 14001 | ช่วงแรงบิดคงที่: | 0-3000 รอบต่อนาที |
|---|---|---|---|
| ช่วงพลังงานคงที่: | 3,000-10,000 รอบต่อนาที | การรับประกัน: | 1 ปี |
| ความเร็วในการทำงานสูงสุด: | 10,000 รอบต่อนาที | แรงบิด: | 420Nm |
| กำลังไฟพิกัด: | 132kW | ช่วงการวัด: | 0-1000Nm |
| น้ำหนัก: | 1600 กิโลกรัม | แรงดันไฟฟ้าที่ได้รับการจัดอันดับ: | 380V |
| พิมพ์: | ไดนาโมมิเตอร์ไฟฟ้า | ||
| เน้น: | ดินาโมเมตรเครื่องยนต์ UAV 132kW,เตียงทดสอบเครื่องดินาโมเมตรสลับ,เครื่องวัดไฟฟ้าด้วยการรับประกัน |
||

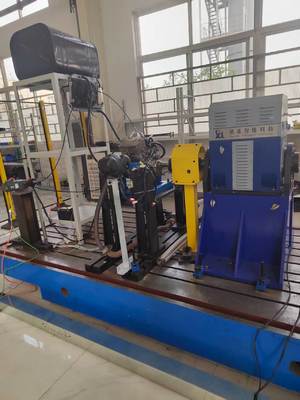

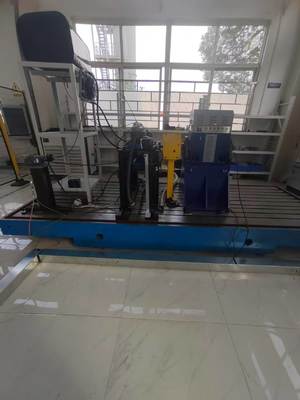

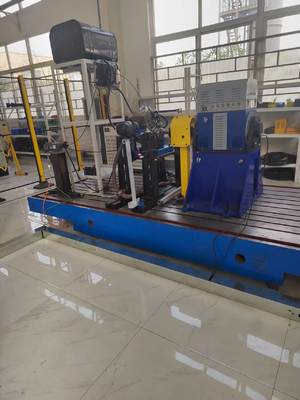

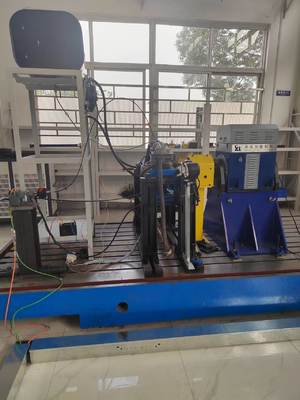

SSCG132-3000/10000 132kW เครื่องยนต์ UAV เบนจ์ทดสอบไดนาโมเมตรไฟฟ้า
SSCG132-3000/10000 132kW UAV Engine Electric Dynamometer Test Bench เป็นระบบการทดสอบที่ครบวงจรที่ออกแบบโดยเฉพาะเพื่อการวิจัยและตรวจสอบเครื่องยนต์ UAV พลังงานสูงระบบนี้มีเครื่องวัดพลังงานไฟฟ้าแม่นยํา, ระบบการวัดและควบคุมแบบโมดูล และหน่วยการเก็บข้อมูลหลายช่อง สามารถประเมินปริมาตรการทํางานสําคัญอย่าง ทอร์ค ความเร็ว พลังงานและการบริโภคเชื้อเพลิงของเครื่องยนต์ทอร์บอสเฮสต์/ทอร์บอร็อปประเภท 132kW.
| ชื่อส่วนประกอบ | ข้อมูลหลัก | Bแรนด์ |

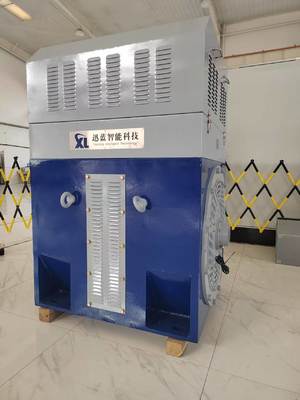

| SSCG132-3000/10000 เครื่องวัดพลังงานไฟฟ้า | พลังงาน 132kW ความเร็ว 3000 รอบต่อนาที ความเร็วสูงสุด 10000 รอบต่อนาที | ซีลอง |
| เครื่องปั่นปั่น | ระยะการวัด 0-500Nm ความแม่นยํา 0.2% FS | HBM |
| ระบบแปลงความถี่แปร | การป้องกันหลายอย่างต่อการอุดหนุน, ความดันเกิน, และความร้อนเกิน | ABB |
| ระบบการวัดและควบคุม XLE-1000 | คอมพิวเตอร์อุตสาหกรรม: IPC710; CPU: Intel Core i7; ความจํา: 32GB DDR4; แฮร์ดไดรฟ์: 1TB SSD; โปรแกรม XLE-1000 ที่ติดตั้งล่วงหน้า | ซีลอง |
| ระบบเก็บข้อมูล | ประกอบด้วยโมดูลอุณหภูมิต่ํา 6 ช่อง โมดูลอุณหภูมิสูง 8 ช่อง และโมดูลแบบแอนาล็อก 8 ช่อง รวมตัว PT100, เครื่องตรวจจับความดันและอุณหภูมิและความชื้น | ซีลอง |
| เครื่องขับเคลื่อนแก๊สเซอร์โว | 150N กรงขับเคลื่อน, 120mm หลัก; การจําลองแก๊สด่วนอิเล็กทรอนิกส์: ช่องสอง 0-2.5V/5V | ซีลอง |
| เครื่องวัดปริมาณน้ํามัน | ประเภทน้ําหนัก ระยะการวัด 10-50Kg/h ความแม่นยํา 0.2% FS | ซีลอง |
| พัดลมความถี่แปรเปลี่ยนแบบหลุดศูนย์กลาง | พลังงาน 30kW ใช้ในการระบายความร้อนของอุปกรณ์ที่กําลังทดสอบ | ซีลอง |
| ไม่จําเป็น - การเชื่อมต่อ | ทอมปอร์ตที่อนุญาต: 500Nm ความเร็วที่อนุญาต: 18000 r/min | ซีลอง |
| ไม่จําเป็น - หมุนยนต์ | ขนาดไม่จํากัดแบบ L หนาผนัง > 50 mm | ซีลอง |
| ปรับปรุงแบบไม่จํากัด | วัสดุ: HT300; ความเรียบ: ≤0.05mm/m; ความหยาบของพื้นผิว: Ra≤1.6μm; เครื่องกันกระแทกและแผ่นเหล็กเหล็กให้ความมั่นคงระหว่างการทดสอบความเร็วสูง | ซีลอง |
| ไม่ต้องใช้ - เครื่องกันกระแทก | ประเภทสปริง, ความจุ 100-300kg, ตัวประกอบความอ่อนแอ 0.2-0.3, เหมาะสําหรับความถี่ของสั่น 5-10Hz; เครื่องกันกระแทกและแผ่นเหล็กเหล็กเหล็กประกันความมั่นคงระหว่างการทดสอบความเร็วสูง | ซีลอง |
| ปริมาตร | รายละเอียด |
| รุ่น | SSCG132-3000/10000 |
| พลังประเมิน | 132kW |
| ความเร็วปริมาณ | 3000 รอบ / นาที |
| ทอมปอร์ตปริมาณ | 420Nm |
| ความเร็วสูงสุด | 10000 รอบ / นาที |
| วิธีการเย็น | เครื่องเย็นด้วยอากาศ |
| ระดับการป้องกัน | IP54 |
| ความจุเกิน | 150% ของกําลังปริมาณ |
| ความแม่นยําของการวัดทอร์ค | ± 0.2% FS |
| ความแม่นยําในการวัดความเร็ว | ± 1 รอบ / นาที |
3. SSCG132-3000/10000 132kW เครื่องยนต์ UAV เครื่องวัดแรงดินามอเตอร์ไฟฟ้า ข้อดีหลัก
การควบคุมความแม่นยําสูง: เครื่องวัดฟลานจ์มอร์คและเครื่องวัดการบริโภคเชื้อเพลิงมีความแม่นยํา 0.2% FS และรวมกับพีไอดี อัลการิทึม สามารถควบคุมความสับสนของความเร็วได้ (มูลค่าทั่วไป < ± 0.1%)
การจัดการพลังงาน 4 ด้าน: รองรับการทํางานแบบสองแบบของไฟฟ้า / เครื่องกําเนิด, ด้วยประสิทธิภาพการตอบสนองพลังงานสูง, และปรับตัวให้กับความต้องการการทดสอบสภาพเต็มของเครื่องยนต์ Drone.
ความสามารถปรับขนาดแบบโมดูล: ระบบการวัดและควบคุม XLE-1000 รองรับการเก็บข้อมูลหลายช่องทาง และส่วนประกอบตามต้องการสามารถปรับปรุงได้อย่างยืดหยุ่นกับกรณีการทดสอบที่แตกต่างกัน
การป้องกันความปลอดภัย: ระบบแปลงความถี่รวมการป้องกันความอ้วน, ความแรงเกิน และความร้อนเกิน เพื่อให้มั่นคงระหว่างการทดสอบความเร็วสูง
การออกแบบความสั่นต่ํา: เครื่องกันแรงกระแทกถูกปรับปรุงให้เหมาะสมกับความถี่การสั่นสะเทือนของ 5-10Hz และแผ่นเหล็กเหล็กประกอบให้แน่ใจว่าการทดสอบมีความแม่นยํา
4. SSCG132-3000/10000 132kW เครื่องยนต์ UAV เครื่องวัดแรงไฟฟ้า
การพัฒนาเครื่องยนต์เครื่องบินไร้คนขับ (UAV): การทดสอบกระบวนการทั้งหมดที่ใช้กับเครื่องยนต์ทอร์บอสเฮสต์/ทอร์บอร็อปประเภท 132kW
การตรวจสอบเครื่องขับเคลื่อนอากาศ: สนับสนุนการทดสอบความทนทานของวัสดุที่ยากต่อเครื่อง เช่น สายเหล็กอากาศสูงและสายเหล็กไทเทเนียม
การทดสอบพลังงานพลังงานใหม่: การประเมินประสิทธิภาพการตอบสนองพลังงานของระบบไฮบริด Powertrain
การปรับขนาดมอเตอร์อุตสาหกรรม: ใช้สําหรับการปรับขนาดลักษณะของหมุนมอเตอร์-ความเร็วความแม่นยําสูง
5. SSCG132-3000/10000 132kW เครื่องยนต์ UAV เครื่องยนต์ไฟฟ้า
มาตรฐานความปลอดภัยไฟฟ้า: ตรงกับมาตรฐานประสิทธิภาพพลังงาน IEC 60034-30-1
มาตรฐานการเก็บข้อมูล: ตามระบบจัดการการวัด ISO 10012
มาตรฐานการปรับตัวต่อสิ่งแวดล้อม: ตอบสนองความต้องการการทดสอบสิ่งแวดล้อมของซีรีส์ GB/T 2423
| รุ่น | พลังงาน (kW) | ทอร์ค (Nm) | ความเร็วเฉพาะ (rpm) | ความเร็วสูงสุด (rpm) | ความแม่นยําในการวัดทอร์ค |
| ขนาดของเครื่องยนต์ | 30 | 95 | 3000 | 10000 | 0.2% FS |
| ข้อมูลการจัดหางาน | 45 | 143 | 3000 | 10000 | 0.2% FS |
| ขนาดของน้ํามัน | 60 | 191 | 3000 | 10000 | 0.2% FS |
| ขนาดของน้ํามัน | 75 | 238 | 3000 | 10000 | 0.2% FS |
| ขนาดของน้ํามัน | 90 | 286 | 3000 | 10000 | 0.2% FS |
| ข้อมูลการจัดหา | 110 | 350 | 3000 | 10000 | 0.2% FS |
| SSCG132-3000/10000 | 132 | 420 | 3000 | 10000 | 0.2% FS |
| ขนาดของน้ํามัน | 160 | 509 | 3000 | 10000 | 0.2% FS |
| SSCG200-3000/8000 | 200 | 637 | 3000 | 8000 | 0.2% FS |
| SSCG250-3000/8000 | 250 | 796 | 3000 | 8000 | 0.2% FS |
| SSCG300-3000/7500 | 300 | 955 | 3000 | 7500 | 0.2% FS |
| SSCG350-3000/7500 | 350 | 1114 | 3000 | 7500 | 0.2% FS |
| SSCG400-3000/7500 | 400 | 1273 | 3000 | 7500 | 0.2% FS |
| พลัง ความเร็ว ระยะทางand จํานวนโมดูลการจัดหา สามารถปรับแต่งได้as จําเป็น | |||||
7บริการส่งและบริการหลังการขาย
บริการหลังการขาย: การรับประกัน 1 ปีสําหรับส่วนประกอบหลัก (ดินาโมเมตร, แฟลนจ์มอคเตอร์) การสนับสนุนทางเทคนิคสองภาษา (ภาษาจีนและภาษาอังกฤษ) ตลอดชีวิต (เวลาตอบสนอง ≤ 4 ชั่วโมง)อะไหล่ถูกส่งในประเทศภายใน 24 ชั่วโมง และส่งไปในประเทศภายใน 7 วัน; 1.5 วันของการฝึกอบรมการใช้งานฟรี; การแก้ไขข้อผิดพลาดทางไกลสนับสนุน (ใช้คอมพิวเตอร์, รวมถึงการแนะนําการตั้งค่าระบบแก้ไขแบบโมดูล)
8. FAQ
คําถาม: จํานวนการสั่งซื้อขั้นต่ําสําหรับความร่วมมือของเราคืออะไร?
A: เราสนับสนุนการสั่งซื้อเล็ก 1 pcs สําหรับสินค้าสต็อค.
Q: ผมสามารถเรียนรู้เพิ่มเติมเกี่ยวกับผลิตภัณฑ์ได้อย่างไร
ตอบ: กรุณาทิ้งอีเมลของคุณ และเราจะส่งหนังสือตัวอย่างอิเล็กทรอนิกส์ของคุณ
คําถาม: ระยะเวลาในการชําระเงินของคุณคืออะไร?
A: ปกติ 40% T / T เงินฝาก, จ่ายเต็มก่อนการส่ง
คําถาม: เวลาในการจัดซื้อของผมเป็นเท่าไหร่?
ตอบ: ระยะการผลิตไดนาโมเมตร 6-8 สัปดาห์ ระยะการผลิตเซ็นเซอร์ 2-3 สัปดาห์ สินค้าอื่นๆ กรุณาติดต่อเรา
คําถาม: เราจะหาคําตอบโดยรวมของเตียงทดสอบได้อย่างไร?
ตอบ: โปรดทิ้งอีเมลของคุณไว้ ให้พนักงานเทคนิคของเรา ติดต่อคุณเกี่ยวกับแผนละเอียด
Q: ผมมาเยี่ยมโรงงานคุณได้มั้ย?
ตอบ: แน่นอนครับ คุณยินดีต้อนรับทุกครั้ง
