รายละเอียดสินค้า:
|
| การรับรอง: | CE, ISO 9001, ISO 45001, ISO 14001 | ช่วงแรงบิดคงที่: | 0-3000 รอบต่อนาที |
|---|---|---|---|
| ช่วงพลังงานคงที่: | 3,000-8,000 รอบต่อนาที | การรับประกัน: | 1 ปี |
| ความเร็วในการทำงานสูงสุด: | 8000 รอบต่อนาที | แรงบิด: | 796นิวตันเมตร |
| กำลังไฟพิกัด: | 250kW | ช่วงการวัด: | 0-1000Nm |
| น้ำหนัก: | 1900 กิโลกรัม | แรงดันไฟฟ้าที่ได้รับการจัดอันดับ: | 380V |
| พิมพ์: | ไดนาโมมิเตอร์ไฟฟ้า | ||
| เน้น: | เครื่องวัดพลังงานเครื่องยนต์ UAV 250kW,เตียงทดสอบเครื่องดินาโมเมตรสลับ,เครื่องวัดไฟฟ้าด้วยการรับประกัน |
||

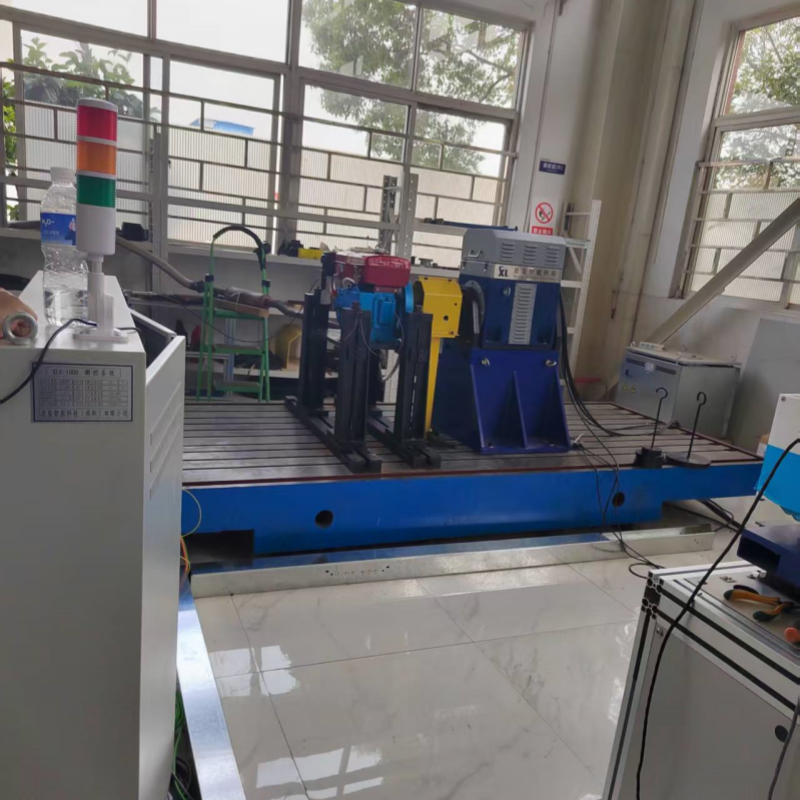

SSCG250-3000/8000 เครื่องทดสอบเครื่องยนต์ UAV 250kW
1. SSCG250-3000/8000 เครื่องยนต์ UAV 250kW รายละเอียดส่วนประกอบ
เครื่องทดสอบเครื่องยนต์ UAV SSCG250-3000/8000 250kW เป็นระบบทดสอบครบวงจรที่ออกแบบโดยเฉพาะเพื่อการวิจัยและตรวจสอบเครื่องยนต์ UAV ที่มีพลังงานสูงระบบนี้มีเครื่องวัดพลังงานไฟฟ้าแม่นยํา, ระบบการวัดและควบคุมแบบโมดูล และหน่วยการเก็บข้อมูลหลายช่อง สามารถประเมินปริมาตรการทํางานสําคัญอย่าง ทอร์ค ความเร็ว พลังงานและการบริโภคเชื้อเพลิงของเครื่องยนต์ทอร์บอสเฮสต์/ทอร์บอร็อป 250kW.
| ชื่อส่วนประกอบ | ข้อมูลหลัก | ยี่ห้อ |

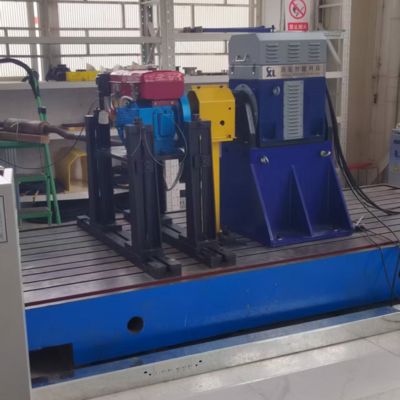

| SSCG250-3000/8000 เครื่องวัดพลังงานไฟฟ้า | พลังงาน: 250kW, ความเร็วระดับ: 3000rpm, ความเร็วสูงสุด: 8000rpm, ทอร์คระดับ: 796Nm, ระบบเย็นด้วยอากาศ | ซีลอง |
| เครื่องปั่นปั่น | 0-1000Nm ความแม่นยํา: 0.2% FS | HBM |

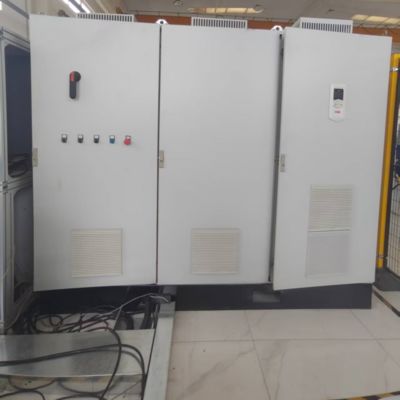

| ระบบแปลงความถี่แปร | แบรนด์ ABB, 250kW, ความดันไฟเข้า AC สามเฟส 380V ± 10% พร้อมการป้องกันหลายครั้งต่อการอุดหนุน, ความดันเกินและความร้อนเกิน | ABB |

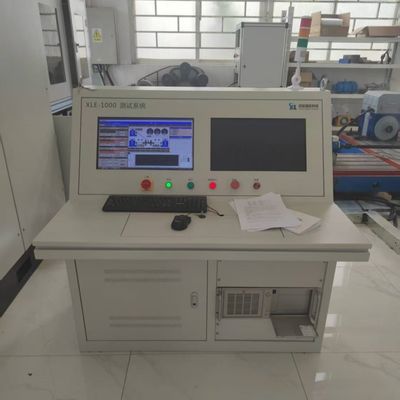

| ระบบการวัดและควบคุม XLE-1000 | คอมพิวเตอร์อุตสาหกรรม: IPC710; CPU: Intel Core I7; ความจํา: 32GB DDR4; แฮร์ดไดรฟ์: 1TB SSD; ซอฟต์แวร์ระบบวัดและควบคุม XLE-1000 ที่ติดตั้งล่วงหน้า (รองรับการสกัดข้อมูลในเวลาจริง, การวิเคราะห์เส้นโค้ง,และการสร้างรายงาน). | ซีลอง |
| ระบบเก็บข้อมูล | ประกอบด้วยโมดูลการสกัดอุณหภูมิต่ํา (ช่อง 6 ช่อง) โมดูลการสกัดอุณหภูมิสูง (ช่อง 8 ช่อง) โมดูลการสกัดอานาล็อก (ช่อง 8 ช่อง)เครื่องตรวจจับอุณหภูมิต่ํา (PT100), เซ็นเซอร์อุณหภูมิสูง, เซ็นเซอร์ความดัน, เซ็นเซอร์ความดันชั้นบรรยากาศ, เซ็นเซอร์อุณหภูมิและความชื้น, และกล่องรับข้อมูล, ฯลฯ | ซีลอง |
| เครื่องขับเคลื่อนแก๊สเซอร์โว |
ประสิทธิภาพ: กองกําลังการทํางาน 150N, กระบวนการ 120mm อิเล็กทรอนิกส์การจําลองแก๊ส: ช่องสอง 0-2.5V/5V |
ซีลอง |
| เครื่องวัดปริมาณน้ํามัน | ประเภทน้ําหนัก ระยะการวัด: 10-50Kg/h ความแม่นยํา: 0.2% FS | ซีลอง |
| พัดลมความถี่แปรเปลี่ยนแบบหลุดศูนย์กลาง | ใช้ในการระบายความร้อนของอุปกรณ์ที่กําลังทดสอบ; พลังงาน: 40kW | ซีลอง |
| ไม่จําเป็น - การเชื่อมต่อ | ทอมปอร์ตอนุญาต: 575Nm ความเร็วอนุญาต: 18000 r/min | ซีลอง |
| ไม่จําเป็น - หมุนยนต์ | เครื่องยนต์แบบไม่มาตรฐานแบบรับทํา แบบ L หนาผนัง > 50 mm | ซีลอง |
| ปรับปรุงแบบไม่จํากัด | วัสดุ: HT300 (ความแข็งแรงในการดึง ≥ 300MPa); ความเรียบ: ≤0.05mm / m; ความหยาบของพื้นผิว: Ra≤1.6μm ; เครื่องกันกระแทกและแผ่นเหล็กเหล็กเหล็กให้ความมั่นคงระหว่างการทดสอบความเร็วสูง | ซีลอง |
| ไม่ต้องใช้ - เครื่องกันกระแทก | ประเภท: เครื่องกันกระแทกสตางค์; ความจูงนาม: 100-300kg/หน่วย; ตัวประสานความอ่อนแอ: 0.2-0.3; ความถี่การสั่นสะเทือนที่ใช้ได้: 5-10Hz; เครื่องกันกระแทกและแผ่นเหล็กเหล็กเหล็กให้ความมั่นคงระหว่างการทดสอบความเร็วสูง | ซีลอง |
2. SSCG250-3000/8000 250kW ไดนาโมเมตรไฟฟ้า ปริมาตรเทคนิค
| ปริมาตร | รายละเอียด |
| รุ่น | SSCG250-3000 /8000 |
| พลังประเมิน | 250kW |
| ความเร็วปริมาณ | 3000 รอบ / นาที |
| ทอมปอร์ตปริมาณ | 796Nm |
| ความเร็วสูงสุด | 8000 รอบ / นาที |
| วิธีการเย็น | เครื่องเย็นด้วยอากาศ |
| ระดับการป้องกัน | IP54 |
| ความจุเกิน | 150% ของกําลังปริมาณ |
| ความแม่นยําของการวัดทอร์ค | ± 0.2% FS |
| ความแม่นยําในการวัดความเร็ว | ± 1 รอบ / นาที |
3. SSCG250-3000/8000 250kW เครื่องยนต์ UAV เบนจ์ทดสอบ ข้อดีหลัก
1) การควบคุมความแม่นยําสูง: ทั้งฟลานจ์มอร์ตและเครื่องวัดการบริโภคเชื้อเพลิง จะได้รับความแม่นยํา 0.2% FS และอัลการอริทึม PID จะถูกรวมกันเพื่อให้เกิดการควบคุมการเปลี่ยนแปลงความเร็ว (มูลค่าทั่วไป < ± 0.1%)การประกันความน่าเชื่อถือของข้อมูลการทดสอบ.
2) การจัดการพลังงาน 4 ด้าน: รองรับการทํางานแบบสองแบบของไฟฟ้า / เครื่องกําเนิด, ด้วยประสิทธิภาพการตอบสนองพลังงานสูง, และปรับตัวให้กับความต้องการการทดสอบสภาพเต็มของเครื่องยนต์ Drone.
3) ความสามารถปรับขนาดแบบโมดูล: ระบบการวัดและควบคุม XLE-1000 รองรับการเก็บข้อมูลหลายช่องทาง และส่วนประกอบแบบเลือกสามารถปรับปรุงได้อย่างยืดหยุ่นกับฉากทดสอบที่แตกต่างกัน เพื่อเพิ่มความยืดหยุ่นของระบบ
4) การป้องกันความปลอดภัย: ระบบแปลงความถี่รวมการป้องกันความอ้วน, ความแรงเกินและความร้อนเกิน เพื่อให้มีความมั่นคงระหว่างการทดสอบความเร็วสูง (8,000 รอบ / นาที) และลดความเสี่ยงของการล้มเหลวของอุปกรณ์
5) การออกแบบความสั่นต่ํา: เครื่องกันแรงกระแทกถูกปรับปรุงให้กับความถี่การสั่นสะเทือน 5-10Hz และพร้อมกับแผ่นเหล็กเหล็กเหล็กมันรับประกันความแม่นยําของการทดสอบและลดผลกระทบของการแทรกแซงภายนอกต่อผลการทดสอบ.
4. SSCG250-3000/8000 250kW เครื่องยนต์ UAV เบนจ์ทดสอบ พื้นที่ใช้งาน
1)การพัฒนาเครื่องยนต์เครื่องบินไร้คนขับ (UAV): การทดสอบกระบวนการเต็มของการเริ่มต้น, การเร่งและการเบรกสําหรับเครื่องยนต์ทูบอสเฮลท์ / ทูบอร็อปหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุน
2)การตรวจสอบการขับเคลื่อนเครื่องบิน: สนับสนุนการทดสอบความทนทานของวัสดุที่ยากที่จะใช้เครื่อง เช่น สายเหล็กที่มีอุณหภูมิสูงและสายเหล็กไทเทเนียม และประเมินความน่าเชื่อถือของเครื่องยนต์ภายใต้สภาพการทํางานที่รุนแรง
3)การทดสอบพลังงานพลังงานใหม่: การปรับปรุงการประเมินประสิทธิภาพการตอบสนองพลังงานของระบบไฮบริด Powertrain เพื่อปรับปรุงประสิทธิภาพการใช้พลังงาน
4)การปรับขนาดมอเตอร์อุตสาหกรรม: ใช้สําหรับการปรับขนาดลักษณะความแม่นยําสูงของมอเตอร์ ทอร์ค-ความเร็ว, ปรับปรุงความแม่นยําของการควบคุมมอเตอร์
5. SSCG250-3000 /8000 มาตรฐานมาตรฐานการทดสอบเครื่องยนต์ UAV 250kW
มาตรฐานความปลอดภัยทางไฟฟ้า: ตอบสนองความต้องการของประสิทธิภาพพลังงานของ IEC 60034-30-1 การประกันการทํางานที่มั่นคงของอุปกรณ์ที่ 380V ± 10%
มาตรฐานการสกัดข้อมูล: ต้องปฏิบัติตามระบบจัดการการวัด ISO 10012 เพื่อรับรองความแม่นยําของเซ็นเซอร์ (เช่นเซ็นเซอร์อุณหภูมิ PT100) และความสอดคล้องในการสกัดข้อมูล
มาตรฐานความสามารถปรับปรุงสิ่งแวดล้อม: ตอบสนองความต้องการการทดสอบสิ่งแวดล้อมของซีรีย์ GB/T 2423 เพื่อให้แน่ใจว่าอุปกรณ์สามารถทํางานได้ตามปกติในสภาพแวดล้อมตั้งแต่ -10 °C ถึง 40 °C
6. เครื่องยนต์ UAV ไฟฟ้าไดนาโมเมตร
| รุ่น | พลังงาน (kW) | ทอร์ค (Nm) | ความเร็วเฉพาะ (rpm) | ความเร็วสูงสุด (rpm) | ความแม่นยําในการวัดทอร์ค |
| ขนาดของเครื่องยนต์ | 30 | 95 | 3000 | 10000 | 0.2% FS |
| ข้อมูลการจัดหางาน | 45 | 143 | 3000 | 10000 | 0.2% FS |
| ขนาดของน้ํามัน | 60 | 191 | 3000 | 10000 | 0.2% FS |
| ขนาดของน้ํามัน | 75 | 238 | 3000 | 10000 | 0.2% FS |
| ขนาดของน้ํามัน | 90 | 286 | 3000 | 10000 | 0.2% FS |
| ข้อมูลการจัดหา | 110 | 350 | 3000 | 10000 | 0.2% FS |
| SSCG132-3000/10000 | 132 | 420 | 3000 | 10000 | 0.2% FS |
| ขนาดของน้ํามัน | 160 | 509 | 3000 | 10000 | 0.2% FS |
| SSCG200-3000/8000 | 200 | 637 | 3000 | 8000 | 0.2% FS |
| SSCG250-3000/8000 | 250 | 796 | 3000 | 8000 | 0.2% FS |
| SSCG300-3000/7500 | 300 | 955 | 3000 | 7500 | 0.2% FS |
| SSCG350-3000/7500 | 350 | 1114 | 3000 | 7500 | 0.2% FS |
| SSCG400-3000/7500 | 400 | 1273 | 3000 | 7500 | 0.2% FS |
| พลัง ความเร็ว ระยะทางand จํานวนโมดูลการจัดหา สามารถปรับแต่งได้ตามที่ต้องการ | |||||
8. FAQ
คําถาม: จํานวนการสั่งซื้อขั้นต่ําสําหรับความร่วมมือของเราคืออะไร?
A: เราสนับสนุนการสั่งซื้อเล็ก 1 pcs สําหรับสินค้าสต็อค.
Q: ผมสามารถเรียนรู้เพิ่มเติมเกี่ยวกับผลิตภัณฑ์ได้อย่างไร
ตอบ: กรุณาทิ้งอีเมลของคุณ และเราจะส่งหนังสือตัวอย่างอิเล็กทรอนิกส์ของคุณ
คําถาม: ระยะเวลาในการชําระเงินของคุณคืออะไร?
A: ปกติ 40% T / T เงินฝาก, จ่ายเต็มก่อนการส่ง
คําถาม: เวลาในการจัดซื้อของผมเป็นเท่าไหร่?
ตอบ: ระยะการผลิตไดนาโมเมตร 6-8 สัปดาห์ ระยะการผลิตเซ็นเซอร์ 2-3 สัปดาห์ สินค้าอื่นๆ กรุณาติดต่อเรา
คําถาม: เราจะหาคําตอบโดยรวมของเตียงทดสอบได้อย่างไร?
ตอบ: โปรดทิ้งอีเมลของคุณไว้ ให้พนักงานเทคนิคของเรา ติดต่อคุณเกี่ยวกับแผนละเอียด
Q: ผมมาเยี่ยมโรงงานคุณได้มั้ย?
ตอบ: แน่นอนครับ คุณยินดีต้อนรับทุกครั้ง
