รายละเอียดสินค้า:
|
| การรับรอง: | CE, ISO 9001, ISO 45001, ISO 14001 | ช่วงแรงบิดคงที่: | 0-4000rpm |
|---|---|---|---|
| ช่วงพลังงานคงที่: | 4000/15000 รอบต่อนาที | การรับประกัน: | 1 ปี |
| ความเร็วในการทำงานสูงสุด: | 15000rpm | แรงบิด: | 215 นิวตันเมตร |
| กำลังไฟพิกัด: | 90kW | ช่วงการวัด: | 0-500 นิวตันเมตร |
| น้ำหนัก: | 1200 กิโลกรัม | แรงดันไฟฟ้าที่ได้รับการจัดอันดับ: | 380V |
| พิมพ์: | ไดนาโมมิเตอร์ไฟฟ้า | ||
| เน้น: | ฐานทดสอบเครือข่ายขับเคลื่อนรถยนต์พลังงานใหม่ 90kW,ระบบการทดสอบประสิทธิภาพของดินาโมเมตรความเร็วสูง,15000 รอบ / นาที เบานทดสอบระบบขับเคลื่อนรถยนต์ |
||
SSCH90-4000/15000 90kW เครื่องขับเคลื่อนพลังงานใหม่ ระบบการทดสอบผลงาน
1. SSCH90-4000/15000 90kW เครื่องขับเคลื่อนพลังงานใหม่ ระบบการทดสอบผลประกอบการ
The SSCH90-4000/15000 90kW New Energy Vehicle Powertrain System Performance Test Bench is a high-precision testing device specifically designed for the research and verification of new energy vehicle powertrain systemsเบนจ์นี้รวมไดนาโมเมตรไฟฟ้า, แฟลนจ์ทอร์ค, ระบบแปลงความถี่, และโมดูลการวัดและควบคุมที่ฉลาด, ทําให้การประเมินผลงานครบวงจรประสิทธิภาพ, และความน่าเชื่อถือของมอเตอร์ขับเคลื่อน ระบบ powertrain และระบบแบตเตอรี่
| ชื่อส่วนประกอบ | ข้อมูลหลัก | ยี่ห้อ |
| SSCH90-4000/15000 เครื่องวัดพลังงานไฟฟ้า | SSCH90-4000/15000, กําลังเฉพาะ 90kW, ความเร็วเฉพาะ 4000rpm, ทอร์คเฉพาะ 215Nm, ความเร็วสูงสุด 15000rpm, 冷น้ํา | ซีลอง |
| เครื่องปั่นปั่น | แบรนด์ HBM ระยะวัด 0-600Nm ความแม่นยํา ±0.05%FS | HBM |

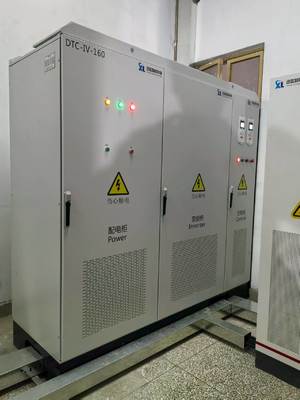

| ระบบแปลงความถี่แปร | แบรนด์ ABB ความดันการเข้า AC สามเฟส 380V ± 10% พร้อมการป้องกันหลายครั้งต่อการอุดหนุน, ความดันเกินและความร้อนเกิน | ABB |

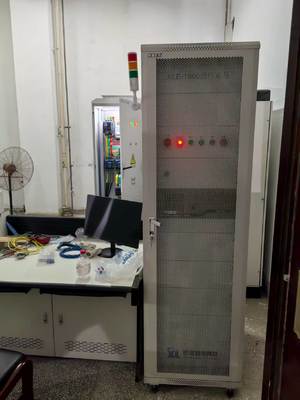

| ระบบการวัดและควบคุม XLM-1000 | คอมพิวเตอร์อุตสาหกรรม: IPC710; CPU: Intel Core i7; แมมมรี่: 32GB DDR4; แฮร์ดไดรฟ์: 1TB SSD; ซอฟต์แวร์ระบบวัดและควบคุม XL M-1000 ที่ติดตั้งล่วงหน้า (รองรับการสกัดข้อมูลในเวลาจริง, การวิเคราะห์เส้นโค้ง),และการสร้างรายงาน) | ซีลอง |

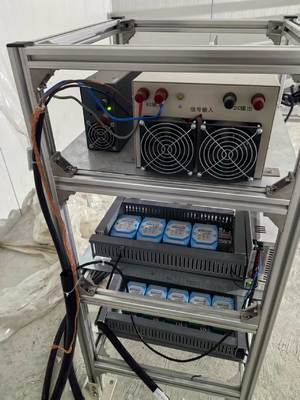

| ระบบเก็บข้อมูล | ประกอบด้วยเซ็นเซอร์อุณหภูมิ (PT100), เซ็นเซอร์สั่นสะเทือน, โมดูลรับอุณหภูมิ, โมดูลเข้าแบบแอนาล็อก, และโมดูลออกแบบดิจิตอล | Advantech ADAM-4017+ |
| เครื่องวิเคราะห์กําลัง | รูปแบบ: PW4001-05; ความแม่นยําของการวัด: 0.03%; จอแสดงผล: หน้าจอสัมผัส LCD ขนาด 7 นิ้ว; ช่อง: 4 ช่อง; เครื่องแปลงกระแสไฟฟ้า: CTD500A, ความแม่นยํา 0.03% | ซีลอง |

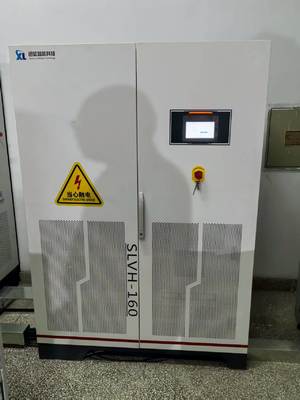

| เครื่องจําลองแบตเตอรี่ | พลังงานระดับ 180kW ระยะแรงดัน 12-1200V กระแสไฟฟ้า 600A | ซีลอง |
| ระบบควบคุมอุณหภูมิ | ระยะควบคุมอุณหภูมิ: อุณหภูมิบริเวณ - 110°C; ความเร็วการไหล: 60L/นาที | ซีลอง |
| พัดลมกระแสแกน | 2.2kW ปริมาณอากาศ 4000m3/h | ซีลอง |
| ไม่จําเป็น - การเชื่อมต่อ | ทอมปอร์ตอนุญาต: 575Nm ความเร็วอนุญาต: 18000 r/min | ซีลอง |
| ไม่จําเป็น - หมุนยนต์ | เครื่องยนต์แบบไม่มาตรฐานแบบรับทํา แบบ L หนาผนัง > 50 mm | ซีลอง |
| ปรับปรุงแบบไม่จํากัด | วัสดุ: HT300 (ความแข็งแรงในการดึง ≥ 300MPa); ความเรียบ: ≤0.05mm / m; ความหยาบของพื้นผิว: Ra≤1.6μm ; เครื่องกันกระแทกและแผ่นเหล็กเหล็กเหล็กให้ความมั่นคงระหว่างการทดสอบความเร็วสูง | ซีลอง |
| ไม่ต้องใช้ - เครื่องกันกระแทก | ประเภท: เครื่องกันกระแทกสตางค์; ความจูงนาม: 100-300kg/หน่วย; ตัวประสานความอ่อนแอ: 0.2-0.3; ความถี่การสั่นสะเทือนที่ใช้ได้: 5-10Hz; เครื่องกันกระแทกและแผ่นเหล็กเหล็กเหล็กให้ความมั่นคงระหว่างการทดสอบความเร็วสูง | ซีลอง |
ครับ

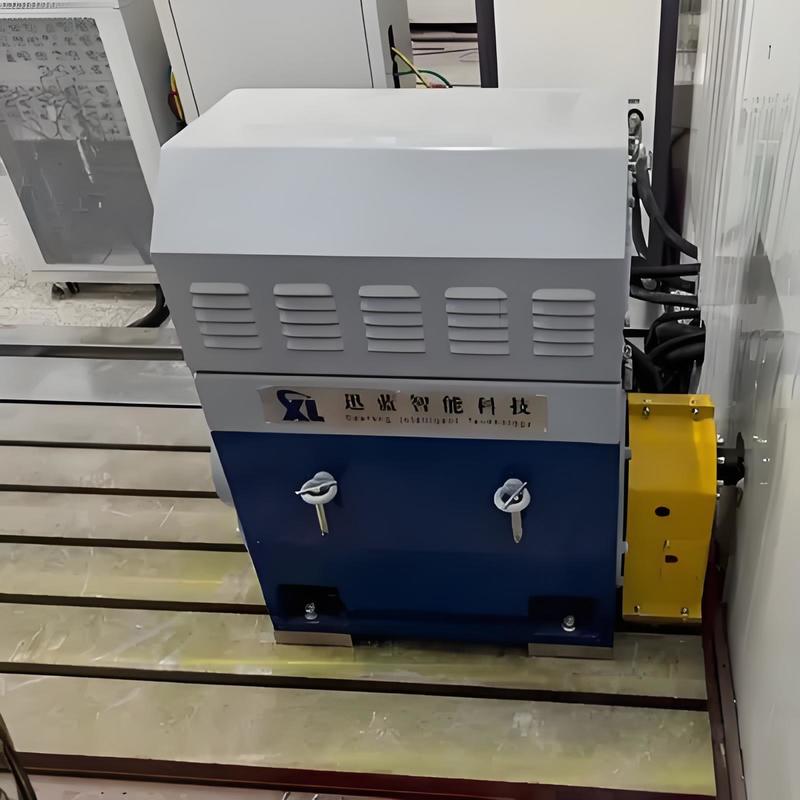

2. SSCH90-4000/15000 90kW ไดนาโมเมตรไฟฟ้า ปริมาตรเทคนิค
ครับ
| ปริมาตร | รายละเอียด |
| รุ่น | รายละเอียดของสินค้า |
| พลังประเมิน | 90kW |
| ความเร็วปริมาณ | 4000 รอบ / นาที |
| ทอมปอร์ตปริมาณ | 215Nm |
| ความเร็วสูงสุด | 15000 รอบ / นาที |
| วิธีการเย็น | การเย็นด้วยน้ํา |
| คราวของความอ่อนแอ | 0.6 กิโลกรัม |
| ระดับการป้องกัน | IP54 |
| ความจุเกิน | 150% ของกําลังปริมาณ |
| ความแม่นยําของการวัดทอร์ค | ± 0.2% FS |
| ความแม่นยําในการวัดความเร็ว | ± 1 รอบ / นาที |
3. SSCH90-4000/15000 90kW เครื่องยนต์พลังงานใหม่ พอร์ทเทรน ระบบการทดสอบผลงาน เบนจ์หลักข้อดี
ครับ
1)การวัดความแม่นยําสูง: การใช้ HBM ความแม่นยําสูงฟลานจ์ทอร์คและ Seelong เครื่องวิเคราะห์พลังงาน
2)ความเหมาะสมในระดับที่กว้าง: เครื่องจําลองแบตเตอรี่รองรับช่วงความกระชับกําลัง 12-1200V ซึ่งสามารถตอบโจทย์ความต้องการการทดสอบของระบบ powertrain ในรุ่นรถที่แตกต่างกัน
3)อัจฉริยะmการประกันภัยและcการควบคุม: ระบบการวัดและควบคุม XLM-1000 ทําให้สามารถเก็บข้อมูลในเวลาจริงและผลิตรายงานอัตโนมัติ เพื่อเพิ่มประสิทธิภาพการทดสอบ
4)ปลอดภัยและมั่นคง: ระบบอินเวอร์เตอร์ ABB มีการป้องกันหลายอย่าง และการออกแบบการเย็นด้วยน้ําทําให้อุปกรณ์ทํางานได้อย่างมั่นคงในระยะยาว
5)การออกแบบแบบโมดูล: ส่วนประกอบหลักและส่วนประกอบที่ต้องการจะแยกแยกกัน ทําให้สามารถปรับแต่งได้อย่างยืดหยุ่นตามความต้องการในการทดสอบ
4. SSCH90-4000/15000 90kW พลังงานใหม่รถยนต์ Powertrain ระบบการทํางาน
1)การทดสอบผลการทํางานของมอเตอร์ขับเคลื่อนพลังงานใหม่แรงสูง
2) ระบบการขับเคลื่อน การทดสอบผลงานและความทนทานอย่างครบวงจร
3)การทดสอบการสอดคล้องของแบตเตอรี่พลังงานกับระบบ Powertrain
4)การตรวจสอบการวิจัยและพัฒนา และการทดสอบคุณภาพการผลิต
5. SSCH90-4000/15000 90kW เครื่องยนต์พลังงานใหม่ ระบบการขับเคลื่อน
1)GB/T 18488.1-2024 ระบบขับเคลื่อนมอเตอร์สําหรับยานพาหนะไฟฟ้า
2) GB/T 18488.2-2024 "ระบบขับเคลื่อนมอเตอร์สําหรับรถไฟฟ้า - ส่วน 2: วิธีการทดสอบ"
3) GB/T 29307-2012 เครื่องควบคุมมอเตอร์ขับเคลื่อนสําหรับรถไฟฟ้า
4)QC/T 1088-2017 "วิธีการทดสอบความน่าเชื่อถือสําหรับระบบขับเคลื่อนมอเตอร์สําหรับรถไฟฟ้า"
6รายการรุ่นของเบนจ์ทดสอบประสิทธิภาพของระบบพลังงานรถยนต์พลังงานใหม่
| รุ่น | พลังงาน (KW) | ทอร์ค (Nm) | ความเร็วเฉพาะ (rpm) | ความเร็วสูงสุด (rpm) | ความแม่นยําในการวัดทอร์ค |
| SSCH22-4500/18000 | 22 | 47 | 4500 | 18000 | 0.2% FS |
| สินค้าที่ได้รับการจัดหางาน | 30 | 64 | 4500 | 18000 | 0.2% FS |
| สินค้าที่ได้รับการกําหนด | 45 | 95 | 4500 | 18000 | 0.2% FS |
| SSCH48-4500/18000 | 48 | 102 | 4500 | 18000 | 0.2% FS |
| SSCH60-4000/15000 | 60 | 143 | 4000 | 15000 | 0.2% FS |
| รายละเอียดของสินค้า | 75 | 179 | 4000 | 15000 | 0.2% FS |
| รายละเอียดของสินค้า | 90 | 215 | 4000 | 15000 | 0.2% FS |
| SSCH110-4000/15000 | 110 | 263 | 4000 | 15000 | 0.2% FS |
| SSCH160-4000/15000 | 160 | 382 | 4000 | 15000 | 0.2% FS |
| SSCH200-4000/12000 | 200 | 477 | 4000 | 12000 | 0.2% FS |
| SSCH250-4000/12000 | 250 | 597 | 4000 | 12000 | 0.2% FS |
| สินค้าที่ได้รับการกําหนด | 300 | 716 | 4000 | 10000 | 0.2% FS |
| SSCH350-4000/10000 | 350 | 836 | 4000 | 10000 | 0.2% FS |
| SSCH400-4000/10000 | 400 | 955 | 4000 | 10000 | 0.2% FS |
| สามารถปรับแต่งได้ | |||||
8. FAQ
คําถาม: จํานวนการสั่งซื้อขั้นต่ําสําหรับความร่วมมือของเราคืออะไร?
A: เราสนับสนุนการสั่งซื้อเล็ก 1 pcs สําหรับสินค้าสต็อค.
Q: ผมสามารถเรียนรู้เพิ่มเติมเกี่ยวกับผลิตภัณฑ์ได้อย่างไร
ตอบ: กรุณาทิ้งอีเมลของคุณ และเราจะส่งหนังสือตัวอย่างอิเล็กทรอนิกส์ของคุณ
คําถาม: ระยะเวลาในการชําระเงินของคุณคืออะไร?
A: ปกติ 40% T / T เงินฝาก, จ่ายเต็มก่อนการส่ง
คําถาม: เวลาในการจัดซื้อของผมเป็นเท่าไหร่?
ตอบ: ระยะการผลิตไดนาโมเมตร 6-8 สัปดาห์ ระยะการผลิตเซ็นเซอร์ 2-3 สัปดาห์ สินค้าอื่นๆ กรุณาติดต่อเรา
คําถาม: เราจะหาคําตอบโดยรวมของเตียงทดสอบได้อย่างไร?
ตอบ: โปรดทิ้งอีเมลของคุณไว้ ให้พนักงานเทคนิคของเรา ติดต่อคุณเกี่ยวกับแผนละเอียด
Q: ผมมาเยี่ยมโรงงานคุณได้มั้ย?
ตอบ: แน่นอนครับ คุณยินดีต้อนรับทุกครั้ง
