รายละเอียดสินค้า:
|
| การรับรอง: | CE, ISO 9001, ISO 45001, ISO 14001 | ช่วงแรงบิดคงที่: | 0-4000rpm |
|---|---|---|---|
| ช่วงพลังงานคงที่: | 4,000-15,000 รอบต่อนาที | การรับประกัน: | 1 ปี |
| ความเร็วในการทำงานสูงสุด: | 15000rpm | แรงบิด: | 179 นิวตันเมตร |
| กำลังไฟพิกัด: | 75kW | ช่วงการวัด: | 0-500 นิวตันเมตร |
| น้ำหนัก: | 1200 กิโลกรัม | แรงดันไฟฟ้าที่ได้รับการจัดอันดับ: | 380V |
| พิมพ์: | ไดนาโมมิเตอร์ไฟฟ้า | ||
| เน้น: | 75kW ฐานทดสอบรถยนต์พลังงานใหม่,ระบบแกรงขับเคลื่อนดินาโมเมตรความเร็วสูง,เบนจ์ทดสอบการทํางานที่มีการรับประกัน |
||

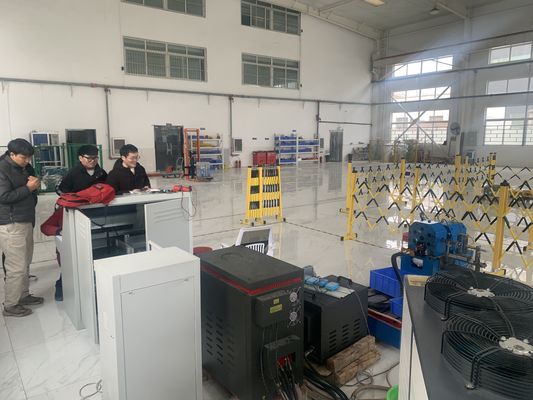

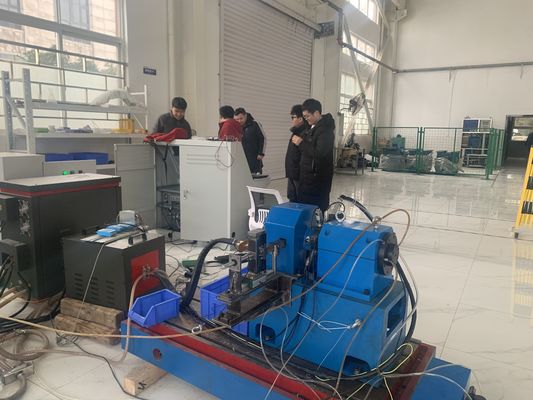

SSCH75-4000/15000 75kW เครื่องขับเคลื่อนพลังงานใหม่ ระบบการทดสอบผลงาน
1.SSCH75-4000/15000 75กิโลวัตต์รถพลังงานใหม่เครื่องขับเคลื่อน ระบบเบนจ์การทดสอบผลงานคําอธิบายส่วนประกอบ
The SSCH75-4000/15000 75kW New Energy Vehicle Powertrain System Performance Test Bench is a high-performance testing device specifically designed for testing drive motors and powertrain systems in commercial vehiclesเบนจ์นี้มีการออกแบบแบบโมดูล รวมตัว ไดนาโมเมตรไฟฟ้า, แฟลนจ์ทอร์ค, ระบบแปลงความถี่ และโมดูลวัดและควบคุมที่ฉลาดทําให้สามารถประเมินผลงานได้อย่างครบถ้วน, ประสิทธิภาพและความน่าเชื่อถือของมอเตอร์ขับเคลื่อน ระบบ powertrain และระบบแบตเตอรี่
| ชื่อส่วนประกอบ | ข้อมูลหลัก | ยี่ห้อ |

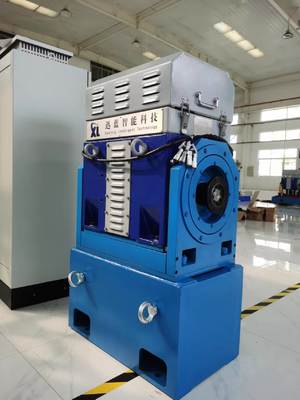

| SSCH75-4000/15000 เครื่องวัดพลังงานไฟฟ้า | พลังงานระดับ: 75kW ความเร็วระดับ: 4000rpm ทอมปอร์ตระดับ: 179Nm ความเร็วสูงสุด: 15000rpm | ซีลอง |
| เครื่องปั่นปั่น | แบรนด์ HBM ระยะวัด 0-500Nm ความแม่นยํา ±0.05%FS ความเร็วที่อนุญาต 20000r/min | HBM |
| ระบบแปลงความถี่แปร | แบรนด์ ABB ความดันการเข้า AC สามเฟส 380V ± 10% พร้อมการป้องกันหลายครั้งต่อการอุดหนุน, ความดันเกินและความร้อนเกิน | ABB |
| ระบบการวัดและควบคุม XLM-1000 | คอมพิวเตอร์อุตสาหกรรม: IPC710; CPU: Intel Core I7; ความจํา: 32GB DDR4; แฮร์ดไดรฟ์: 1TB SSD; ซอฟต์แวร์ระบบวัดและควบคุม XL M-1000 ที่ติดตั้งล่วงหน้า (รองรับการสกัดข้อมูลในเวลาจริง, การวิเคราะห์เส้นโค้ง),และการสร้างรายงาน) | ซีลอง |
| ระบบเก็บข้อมูล | ประกอบด้วยเซ็นเซอร์อุณหภูมิ (PT100), เซ็นเซอร์สั่นสะเทือน, โมดูลรับอุณหภูมิ, โมดูลเข้าแบบแอนาล็อก, และโมดูลออกแบบดิจิตอล | Advantech ADAM-4017+ |
| เครื่องวิเคราะห์กําลัง | รูปแบบ: PW4001-05; ความแม่นยําของการวัด: 0.03%; จอแสดงผล: หน้าจอสัมผัส LCD ขนาด 7 นิ้ว; ช่อง: 4 ช่อง; เครื่องแปลงกระแสไฟฟ้า: CTD500A, ความแม่นยํา 0.03% | ซีลอง |
| เครื่องจําลองแบตเตอรี่ | พลังงานระดับ 150kW ระยะแรงดัน 12-1200V ปัจจุบัน 500A | ซีลอง |
| ระบบควบคุมอุณหภูมิ | ระยะควบคุมอุณหภูมิ: อุณหภูมิบริเวณ - 110°C ความเร็วระบายน้ํา: 50L/min | ซีลอง |
| พัดลมกระแสแกน | 2.2kW ปริมาณอากาศ 4000m3/h | ซีลอง |
| ไม่จําเป็น - การเชื่อมต่อ | ทอมปอร์ตอนุญาต: 575Nm ความเร็วอนุญาต: 18000 r/min | ซีลอง |
| ไม่จําเป็น - หมุนยนต์ | เครื่องยนต์แบบไม่มาตรฐานแบบรับทํา แบบ L หนาผนัง > 50 mm | ซีลอง |

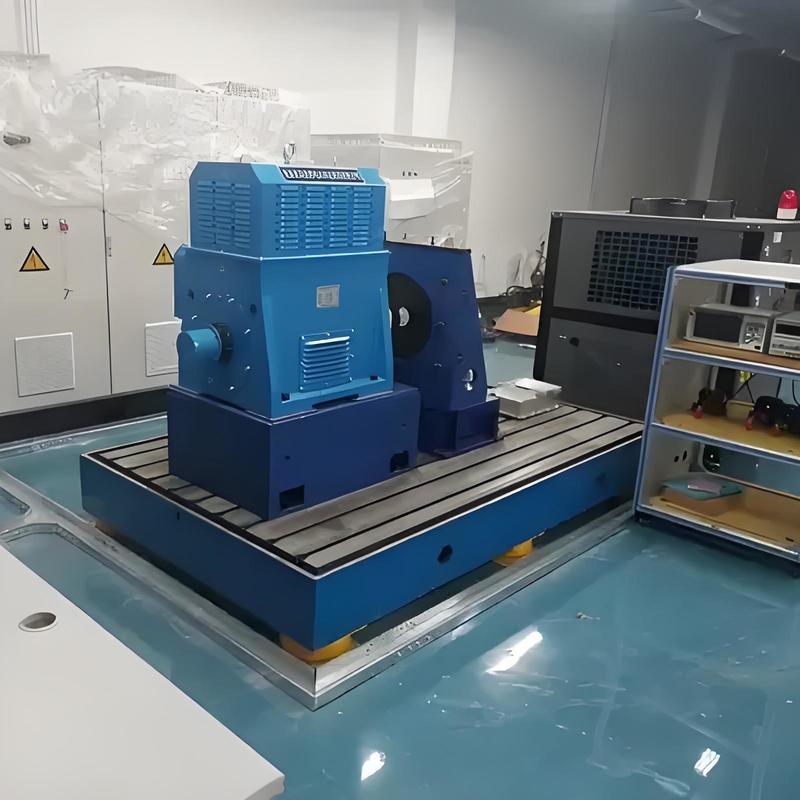

| ปรับปรุงแบบไม่จํากัด | วัสดุ: HT300 (ความแข็งแรงในการดึง ≥ 300MPa); ความเรียบ: ≤0.05mm / m; ความหยาบของพื้นผิว: Ra≤1.6μm ; เครื่องกันกระแทกและแผ่นเหล็กเหล็กเหล็กให้ความมั่นคงระหว่างการทดสอบความเร็วสูง | ซีลอง |
| ไม่ต้องใช้ - เครื่องกันกระแทก | ประเภท: เครื่องกันกระแทกสตางค์; ความจูงนาม: 100-300kg/หน่วย; ตัวประสานความอ่อนแอ: 0.2-0.3; ความถี่การสั่นสะเทือนที่ใช้ได้: 5-10Hz; เครื่องกันกระแทกและแผ่นเหล็กเหล็กเหล็กให้ความมั่นคงระหว่างการทดสอบความเร็วสูง | ซีลอง |
ครับ
2.SSCH75-4000/15000 Eไฟฟ้าDนาฬิกา เทคนิคPอาราเมตร
| ปริมาตร | รายละเอียด |
| รุ่น | รายละเอียดของสินค้า |
| พลังประเมิน | 75kW |
| ความเร็วปริมาณ | 4000 รอบ / นาที |
| ทอมปอร์ตปริมาณ | 179Nm |
| ความเร็วสูงสุด | 15000 รอบ / นาที |
| วิธีการเย็น | การเย็นด้วยน้ํา |
| คราวของความอ่อนแอ | 0.45 กิโลกรัม |
| ระดับการป้องกัน | IP54 |
| ความจุเกิน | 150% ของกําลังปริมาณ |
| ความแม่นยําของการวัดทอร์ค | ± 0.2% FS |
| ความแม่นยําในการวัดความเร็ว | ± 1 รอบ / นาที |
3.SSCH75-4000/15000 75กิโลวัตต์เครื่องขับเคลื่อนรถพลังงานใหม่ระบบเบนจ์การทดสอบผลงาน ข้อดีหลัก
1)การวัดความแม่นยําสูง: ความแม่นยําของฟลานจ์หมุนของ HBM จะถึง ± 0.05% FS และความแม่นยําของการวัดของเครื่องวิเคราะห์พลังงาน Seelong คือ 0.03% ซึ่งตอบสนองความต้องการในการทดสอบระดับ R&D
2)การปรับเปลี่ยนฉากเต็ม: เครื่องจําลองแบตเตอรี่รองรับระยะความกระชับกําลัง 12-1200V ทําให้มันเข้ากันได้กับระบบ Powertrain ที่มีพลังงานสูงในรถพาณิชย์และการใช้งานอื่น ๆ
3)การวัดและควบคุมที่ฉลาด: ระบบการวัดและควบคุม XLM-1000 รองรับการสกัดข้อมูลในเวลาจริงและการวิเคราะห์เส้นโค้ง, ให้บริการอย่างมีประสิทธิภาพและสะดวกสบาย
4)ปลอดภัยและน่าเชื่อถือ: ระบบอินเวอร์เตอร์ ABB มีการป้องกันหลายอย่าง และระบบทําความเย็นด้วยน้ําทําให้อุปกรณ์ทํางานได้อย่างมั่นคงในระยะยาว
5)การตั้งค่าแบบโมดูล: ส่วนประกอบหลักและส่วนประกอบที่ต้องการจะแยกแยกเพื่อปรับตัวให้เหมาะสมกับรายละเอียดที่แตกต่างกันของการทดสอบระบบ powertrain
4.SSCH75-4000/15000 75กิโลวัตต์ NewEเงียบVหมากรุกพลัง PการทํางานTestBench การใช้งานAสาเหตุ
1) การทดสอบผลการทํางานของเครื่องขับเคลื่อนรถยนต์พาณิชย์และระบบ powertrain
2) การวิจัยและการตรวจสอบระบบพลังงานรถยนต์พลังงานใหม่ที่มีพลังงานสูง
3) การทดสอบการรับรองจากฝ่ายที่สามและการตรวจสอบคุณภาพการผลิต
4) โครงการวิจัยที่เกี่ยวข้องกับมหาวิทยาลัยและสถาบันวิจัย
5.SSCH75-4000/15000 75กิโลวัตต์เครื่องขับเคลื่อนรถพลังงานใหม่ระบบเบนจ์การทดสอบผลงานมาตรฐานอ้างอิงs
1) GB/T 18488.1-2024 "ระบบขับเคลื่อนมอเตอร์สําหรับรถไฟฟ้า - ส่วนที่ 1: ความต้องการทางเทคนิค"
2) GB/T 18488.2-2024 "ระบบขับเคลื่อนมอเตอร์สําหรับรถไฟฟ้า - ส่วน 2: วิธีการทดสอบ"
3) GB/T 29307-2012 "เครื่องควบคุมมอเตอร์ขับเคลื่อนสําหรับรถไฟฟ้า"
4) QC/T 1088-2017 "วิธีการทดสอบความน่าเชื่อถือสําหรับระบบขับเคลื่อนมอเตอร์สําหรับรถไฟฟ้า"
6.NewEเงียบVหมากรุกPรถไฟฟ้า ระบบ PการทํางานTestBench Mโดเดล รายการ
| รุ่น | พลังงาน (KW) | ทอร์ค (Nm) | ความเร็วเฉพาะ (rpm) | ความเร็วสูงสุด (rpm) | ความแม่นยําในการวัดทอร์ค |
| SSCH22-4500/18000 | 22 | 47 | 4500 | 18000 | 0.2% FS |
| สินค้าที่ได้รับการจัดหางาน | 30 | 64 | 4500 | 18000 | 0.2% FS |
| สินค้าที่ได้รับการกําหนด | 45 | 95 | 4500 | 18000 | 0.2% FS |
| SSCH48-4500/18000 | 48 | 102 | 4500 | 18000 | 0.2% FS |
| SSCH60-4000/15000 | 60 | 143 | 4000 | 15000 | 0.2% FS |
| SSCH75-4000/15000 | 75 | 179 | 4000 | 15000 | 0.2% FS |
| รายละเอียดของสินค้า | 90 | 215 | 4000 | 15000 | 0.2% FS |
| SSCH110-4000/15000 | 110 | 263 | 4000 | 15000 | 0.2% FS |
| SSCH160-4000/15000 | 160 | 382 | 4000 | 15000 | 0.2% FS |
| SSCH200-4000/12000 | 200 | 477 | 4000 | 12000 | 0.2% FS |
| SSCH250-4000/12000 | 250 | 597 | 4000 | 12000 | 0.2% FS |
| สินค้าที่ได้รับการกําหนด | 300 | 716 | 4000 | 10000 | 0.2% FS |
| SSCH350-4000/10000 | 350 | 836 | 4000 | 10000 | 0.2% FS |
| SSCH400-4000/10000 | 400 | 955 | 4000 | 10000 | 0.2% FS |
| สามารถปรับแต่งได้ | |||||
8. FAQ
คําถาม: จํานวนการสั่งซื้อขั้นต่ําสําหรับความร่วมมือของเราคืออะไร?
A: เราสนับสนุนการสั่งซื้อเล็ก 1 pcs สําหรับสินค้าสต็อค.
Q: ผมสามารถเรียนรู้เพิ่มเติมเกี่ยวกับผลิตภัณฑ์ได้อย่างไร
ตอบ: กรุณาทิ้งอีเมลของคุณ และเราจะส่งหนังสือตัวอย่างอิเล็กทรอนิกส์ของคุณ
คําถาม: ระยะเวลาในการชําระเงินของคุณคืออะไร?
A: ปกติ 40% T / T เงินฝาก, จ่ายเต็มก่อนการส่ง
คําถาม: เวลาในการจัดซื้อของผมเป็นเท่าไหร่?
ตอบ: ระยะการผลิตไดนาโมเมตร 6-8 สัปดาห์ ระยะการผลิตเซ็นเซอร์ 2-3 สัปดาห์ สินค้าอื่นๆ กรุณาติดต่อเรา
คําถาม: เราจะหาคําตอบโดยรวมของเตียงทดสอบได้อย่างไร?
ตอบ: โปรดทิ้งอีเมลของคุณไว้ ให้พนักงานเทคนิคของเรา ติดต่อคุณเกี่ยวกับแผนละเอียด
Q: ผมมาเยี่ยมโรงงานคุณได้มั้ย?
ตอบ: แน่นอนครับ คุณยินดีต้อนรับทุกครั้ง
