รายละเอียดสินค้า:
|
| การรับรอง: | CE, ISO 9001, ISO 45001, ISO 14001 | ช่วงแรงบิดคงที่: | 0-1000RPM |
|---|---|---|---|
| ช่วงพลังงานคงที่: | 1,000-3,000รอบต่อนาที | การรับประกัน: | 1 ปี |
| ความเร็วในการทำงานสูงสุด: | 3300 รอบต่อนาที | แรงบิด: | 1910นิวตันเมตร |
| กำลังไฟพิกัด: | 200kW | ช่วงการวัด: | 0-1000Nm |
| น้ำหนัก: | 1700 กิโลกรัม | แรงดันไฟฟ้าที่ได้รับการจัดอันดับ: | 380V |
| พิมพ์: | ไดนาโมมิเตอร์ไฟฟ้า | ||
| เน้น: | แท่นทดสอบไดนาโมมิเตอร์มอเตอร์ 200kW,ระบบทดสอบสมรรถนะมอเตอร์ไฟฟ้า,ไดนาโมมิเตอร์มอเตอร์ 3300V พร้อมการรับประกัน |
||
ระบบ SSCD200-1000/3300 200kW Motor Performance Dynamometer Test Bench เป็นแพลตฟอร์มการทดสอบที่ครบถ้วนที่มีประสิทธิภาพสูงที่ออกแบบโดยเฉพาะเพื่อทดสอบมอเตอร์ขนาดกลางและขนาดใหญ่ระบบนี้รวมโมดูลหลัก เช่น ดินาโมเมตร, เครื่องตรวจจับโค้งแม่นยําสูง ระบบวัดและควบคุมที่ฉลาด และเครื่องจําลองแบตเตอรี่ระยะยาวครอบคลุมอย่างครบถ้วนความต้องการในการตรวจสอบผลการทํางานของเครื่องขับเคลื่อนรถยนต์พาณิชย์, มอเตอร์อุตสาหกรรมขนาดกลางและขนาดใหญ่ และมอเตอร์พิเศษ
| ชื่อส่วนประกอบ | ข้อมูลหลัก | ยี่ห้อ |

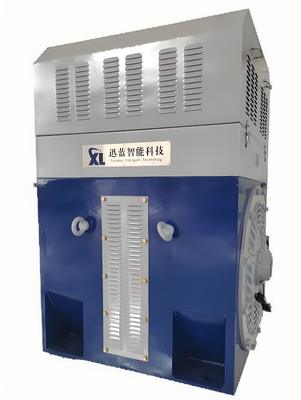

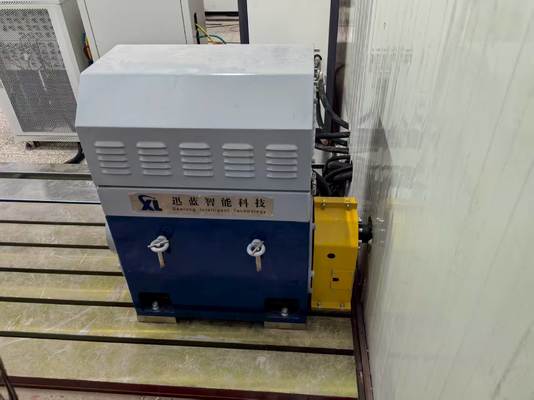

| SSCD200-1000/3300 เครื่องวัดพลังงานไฟฟ้า | พลังงาน: 200kW; ความเร็วเฉพาะ: 1000rpm; ทอร์คเฉพาะ: 1910Nm (สูตรคํานวณ: 9550×200/1000); ความเร็วสูงสุด: 3300rpm; ความเร็วพลังงานคงที่: 1000-3000rpm; การเย็นด้วยน้ํา | ซีลอง |
| เครื่องปั่นปั่น | ระยะการวัด: 0-2000Nm; ความแม่นยําในการวัด: 0.2% FS (สอดคล้องกับมาตรฐานการปรับระดับ ISO 16613:2013) | HBM |
| ระบบแปลงความถี่แปร | ความดันไฟเข้า: AC สามเฟส 380V ± 10%; ความถี่การทํางาน: 50-60Hz; ค่าคุ้มกันความแรงเกิน: 1.5 เท่าของแรงดัน; อุปกรณ์พร้อมกับการป้องกันหลายครั้งต่อการอ้วน, ความดันเกินและความร้อนเกิน. | ABB |

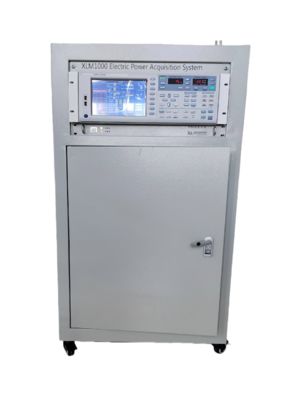

| ระบบวัดและควบคุม XLP-1000 | คอมพิวเตอร์อุตสาหกรรม: IPC710; CPU: Intel Core I7; แมมมรี่: 32GB DDR4; แฮร์ดไดรฟ์: 1TB SSD; ซอฟต์แวร์ระบบวัดและควบคุม XLP-1000 ที่ติดตั้งล่วงหน้า (รองรับการสกัดข้อมูลในเวลาจริง, การวิเคราะห์เส้นโค้ง,และการสร้างรายงาน). | ซีลอง |
| โมดูลการเก็บข้อมูล | มันเหมาะสําหรับการทดสอบมอเตอร์พลังงานกลางและสูง และรองรับการประกอบปริมาตรหลายปริมาตรในเวลาเดียวกัน เช่น ทอร์ค ความเร็ว ความเครียด กระแสไฟฟ้า อุณหภูมิ และการสั่นสั่น | ซีลอง |
| ระบบเก็บข้อมูล | ประกอบด้วยหน่วยสกัดสั่น (อัตราการเก็บตัวอย่าง ≤ 1kHz) หน่วยสกัดอุณหภูมิ (ช่วงการวัด -40 ~ 150 °C) หน่วยสกัดข้อมูลเข้าแบบอนาล็อก (ความละเอียด 16 บิต)และหน่วยรับข้อมูลดิจิทัล (8 input/output). | Advantech ADAM-4017+ |
| เครื่องวิเคราะห์กําลัง | รูปแบบ: WT5006; ความแม่นยําพื้นฐาน: 0.03% (0.01% ของการอ่าน + 0.02% ของระยะ) ความกว้างแบนด์เบด: DC, 0.1Hz-1MHz; จอแสดงผล: จอสัมผัส LCD 7 นิ้ว; ช่อง: 6 ช่อง + MTR (ช่องเฉพาะมอเตอร์) | ซีลอง |
| เครื่องแปลงกระแสไฟฟ้า | ระยะการวัด: 0-500A; ความแม่นยําของการวัด: 0.05% FS; ความเส้นตรง: ≤0.02% FS | - |

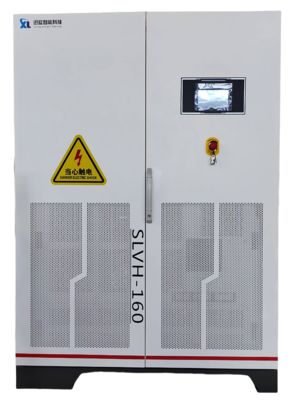

| เครื่องจําลองแบตเตอรี่ | ความแรงดันออก: 24-1200V; กําลังตั้งค่า: 220kW; พลังงานสูงสุด: 275kW; กระแสกําลัง: 550A; กระแสสูงสุด: 687.5A; รุ่นแบตเตอรี่ที่รองรับ: แบตเตอรี่ลิตยูมระดับสาม, ลิตยูมังกาเนซออกไซด์,ลิทธิียมไทนาท, ลิทธิียมโคบัลต์โอไซด์, ลิทธิียมเหล็กฟอสฟาต, แบตเตอรี่กรด鉛, และแบตเตอรี่ไฮดริดโลหะนิเคิล (7 ประเภท) | ซีลอง |
| ไม่จําเป็น - การเชื่อมต่อ | ความเร็วที่อนุญาต: 5000 รอบ / นาที; ทอมปอร์คที่อนุญาต: 2000Nm; วัสดุ: 45 # เหล็ก (ผิวกระชับ) | ซีลอง |
| ไม่จําเป็น - หมุนยนต์ | ระยะการปรับ (ความสูงของศูนย์กลางมอเตอร์): 200mm-500mm; ความจุภาระ: ≤500kg; วิธีการปรับ: ปรับสกรูด้วยมือ | ซีลอง |
| ปรับปรุงแบบไม่จํากัด | วัสดุ: HT300 (ความแข็งแรงในการดึง ≥ 300MPa); ความเรียบ: ≤0.05mm / m; ความหยาบของพื้นผิว: Ra≤1.6μm ; เครื่องกันกระแทกและแผ่นเหล็กเหล็กเหล็กให้ความมั่นคงระหว่างการทดสอบความเร็วสูง | ซีลอง |
| ไม่ต้องใช้ - เครื่องกันกระแทก | ประเภท: เครื่องกันกระแทกสตางค์; ความจูงนาม: 100-300kg/หน่วย; ตัวประสานความอ่อนแอ: 0.2-0.3; ความถี่การสั่นสะเทือนที่ใช้ได้: 5-10Hz; เครื่องกันกระแทกและแผ่นเหล็กเหล็กเหล็กให้ความมั่นคงระหว่างการทดสอบความเร็วสูง | ซีลอง |
| ประเภทปารามิเตอร์ | ตัวชี้วัดทางเทคนิค |
| ผู้ผลิตไดนาโมเมตร | ซีลอง |
| พลังประเมิน | 200kW |
| ทอมปอร์ตปริมาณ | 1910Nm |
| ความเร็วปริมาณ | 1000 รอบ / นาที |
| ความเร็วสูงสุด | 3300 รอบ / นาที |
| ระยะความเร็วของแรงหมุนคงที่ | 0-1000 รอบ / นาที |
| ระยะความแรงคงที่ | 1000-3000 รอบ / นาที |
| รูปแบบเซ็นเซอร์มอร์ค | T40B |
| ผู้ผลิตเซ็นเซอร์มอร์ค | HBM |
| ระยะของเซ็นเซอร์ทอร์ค | 0-2000Nm |
| คลาสความแม่นยํา (การวัดแรงหมุน) | 0.2% FS |
| ความแม่นยําของการวัดพลังงาน | 00.03% (0.01% ของค่าอ่าน + 0.02% ของช่วง) |
| ความถี่ในการเก็บข้อมูล | ≤ 1kHz |
| วิธีการเย็น (ดินาโมเมตร) | การเย็นน้ํา (อุณหภูมิน้ําเข้า ≤35°C ความดันน้ํา 0.2-0.4MPa) |
ด้วยพลังงานเฉพาะ 200kW และวงจรโค้ง 0-1910Nm และความเร็วสูงสุด 3300 รอบต่อนาที มันครอบคลุมความต้องการในการทดสอบในสภาพเต็มของมอเตอร์ขนาดกลางและขนาดใหญ่ระยะกําลังคงที่ 1000-3000 rpm ตรงกับลักษณะการทํางานของมอเตอร์ขับรถพาณิชย์และมอเตอร์อุตสาหกรรมขนาดกลางและขนาดใหญ่การหลีกเลี่ยงจุดตาย
อุปกรณ์พร้อมกับ HBM 0.2% FS ความแม่นยําสูงปริมาตรการฟอร์มปอร์ต แฟลนจ์, ร่วมกับ Seelong WT5006 power analyzer (0.03% ความแม่นยําพื้นฐาน) และระบบการเก็บข้อมูลหลายช่องทางของ Advantech,มันบรรลุการรับรู้แบบสมองและแม่นยําของปริมาตรสําคัญ เช่น ทอร์ค, พลังงาน, อุณหภูมิและการสั่นสะเทือน, ด้วยความผิดพลาดของข้อมูล ≤0.5%, ตอบสนองความต้องการที่เข้มงวดสําหรับความแม่นยําของการทดสอบในมาตรฐานแห่งชาติ GB/T 18488-2024.
เครื่องจําลองแบตเตอรี่รองรับความกระชับกําลังออกที่กว้างของ 24-1200V เพื่อปรับตัวให้กับความต้องการของไฟฟ้าสําหรับมอเตอร์ขนาดกลางและสูงจาก 48V ความกระชับกําลังต่ําถึง 800V ความกระชับกําลังสูงระบบแปลงความถี่ ABB เป็นที่เข้ากันได้กับความแรงกดไฟเข้าขนาดใหญ่ 380V±10%, รักษาการทํางานที่มั่นคงแม้แต่ในกรณีการเปลี่ยนแปลงความดัน และสามารถปรับตัวให้กับสภาพแวดล้อมของเครือไฟฟ้าภูมิภาคที่แตกต่างกัน
ระบบนี้ประกอบด้วยโมดูลหลัก เช่น การวัดและควบคุม การสกัดข้อมูล และการวิเคราะห์พลังงาน ส่วนประกอบทางเลือก เช่น เครื่องเชื่อมและหมุนมอเตอร์ สามารถรวมกันได้ตามความต้องการหมุนมอเตอร์มีช่วงการปรับของ 200-500mm เพื่อรองรับมอเตอร์ของรายละเอียดต่าง ๆการผสมผสานของแผ่นเหล็กเหล็ก HT300 และอับอัดกระแทกสปริงลดการสั่นสะเทือนอย่างมีประสิทธิภาพระหว่างการทดสอบและรับประกันการทํางานที่มั่นคงในระยะยาวของอุปกรณ์
1)สาขารถยนต์พลังงานใหม่
มันเหมาะสําหรับการทดสอบพลังงาน, ทอร์ค, ประสิทธิภาพและความทนทานของมอเตอร์ขับเคลื่อนสําหรับยานพาณิชย์พลังงานใหม่ (รถบรรทุกเบา, รถบรรทุกขนาดกลาง) และรถโดยสารแบบไฮบริดมันสามารถจับคู่กับ 800V มอเตอร์ปลาตฟอร์มความแรงดันสูงและตอบสนองความต้องการการทดสอบสําหรับ overspeed, ความอ้วนเกินและความสามารถในการปรับปรุงสภาพแวดล้อมในอุณหภูมิสูงและต่ําใน GB/T 18488-2024
2)สนามมอเตอร์อุตสาหกรรม
การทดสอบในโรงงานและการทดสอบประเภทถูกดําเนินการบนมอเตอร์อุตสาหกรรมขนาดกลางและขนาดใหญ่ขนาด 200kW และต่ํากว่า (เช่นมอเตอร์สําหรับปั๊มน้ําขนาดกลางและขนาดใหญ่, แฟน, และคอมเพรสเซอร์)สามารถตรวจสอบตัวชี้วัดการทํางานสําคัญ เช่น การจัดอันดับประสิทธิภาพพลังงานของมอเตอร์ (สอดคล้องกับ GB 18489-2023), คุณลักษณะการเพิ่มอุณหภูมิและคุณลักษณะภาระ
3)สนามมอเตอร์พิเศษ
มันเหมาะสําหรับการทดสอบเฉพาะของมอเตอร์พิเศษ เช่น เครื่องจักรก่อสร้างขนาดเล็กและกลาง (เครื่องบรรทุก เครื่องขุด), เครื่องจักรช่วยสําหรับเรือ, และมอเตอร์ช่วยสําหรับรถไฟฟ้าตอบสนองความต้องการการตรวจสอบผลงานในกรณีทอมปอร์ตสูง (≤1910Nm) และความเร็วปานกลางถึงสูง (≤3300rpm).
4)สถาบันวิจัยและการทดสอบ
เราให้บริการแพลตฟอร์มการทดสอบ สําหรับมอเตอร์ขนาดกลางและแรงสูง สําหรับมหาวิทยาลัย สถาบันวิจัย และองค์กรการทดสอบของฝ่ายที่สามการสนับสนุนวิธีการทดสอบที่กําหนดเอง (เช่น การทดสอบการแก่ตัวของมอเตอร์ และการทดสอบการจําลองความผิดพลาด) เพื่อช่วยปรับปรุงผลงานของมอเตอร์และตรวจสอบความสอดคล้องกับมาตรฐาน.
มาตรฐานแห่งชาติ
มาตรฐานสากล
มาตรฐานที่เกี่ยวข้องกับอุตสาหกรรม
| รุ่น | พลังงาน (kW) | ทอร์ค (Nm) | ความเร็วเฉพาะ (rpm) | ความเร็วสูงสุด (rpm) | ความแม่นยําในการวัดทอร์ค |
| SSCD15-1000/4500 | 15 | 143 | 1000 | 4000 | 0.2% FS |
| SSCD30-1000/4500 | 30 | 286 | 1000 | 4000 | 0.2% FS |
| SSCD45-1000/4000 | 45 | 430 | 1000 | 4000 | 0.2% FS |
| SSCD60-1000/4000 | 60 | 573 | 1000 | 4000 | 0.2% FS |
| SSCD75-1000/4000 | 75 | 716 | 1000 | 4000 | 0.2% FS |
| SSCD90-1000/3500 | 90 | 859 | 1000 | 3500 | 0.2% FS |
| SSCD110-1000/3500 | 110 | 1050 | 1000 | 3500 | 0.2% FS |
| SSCD160-1000/3500 | 160 | 1528 | 1000 | 3500 | 0.2% FS |
| SSCD200-1000/3300 | 200 | 1910 | 1000 | 3300 | 0.2% FS |
| SSCD250-1000/3300 | 250 | 2387 | 1000 | 3300 | 0.2% FS |
| SSCD300-1000/3300 | 300 | 2865 | 1000 | 3300 | 0.2% FS |
| SSCD30-1500/5000 | 30 | 191 | 1500 | 5000 | 0.2% FS |
| SSCD45-1500/5000 | 45 | 286 | 1500 | 5000 | 0.2% FS |
| SSCD60-1500/5000 | 60 | 382 | 1500 | 5000 | 0.2% FS |
| SSCD90-1500/5000 | 90 | 573 | 1500 | 5000 | 0.2% FS |
| SSCD132-1500/4500 | 132 | 840 | 1500 | 4500 | 0.2% FS |
| SSCD160-1500/4500 | 160 | 1019 | 1500 | 4500 | 0.2% FS |
| SSCD200-1500/4000 | 200 | 1273 | 1500 | 4000 | 0.2% FS |
| SSCD250-1500/4000 | 250 | 1592 | 1500 | 4000 | 0.2% FS |
| SSCD300-1500/3800 | 300 | 1910 | 1500 | 3800 | 0.2% FS |
| SSCD350-1250/4500 | 350 | 2674 | 1250 | 4500 | 0.2% FS |
| SSCD400-1500/3800 | 400 | 2546 | 1500 | 3800 | 0.2% FS |
| SSCD500-1500/3800 | 500 | 3183 | 1500 | 3800 | 0.2% FS |
| พลังงาน ระยะความเร็วand จํานวนโมดูลการจัดหา สามารถปรับแต่งได้as จําเป็น | |||||
8. FAQ
คําถาม: จํานวนการสั่งซื้อขั้นต่ําสําหรับความร่วมมือของเราคืออะไร?
A: เราสนับสนุนการสั่งซื้อเล็ก 1 pcs สําหรับสินค้าสต็อค.
Q: ผมสามารถเรียนรู้เพิ่มเติมเกี่ยวกับผลิตภัณฑ์ได้อย่างไร
ตอบ: กรุณาทิ้งอีเมลของคุณ และเราจะส่งหนังสือตัวอย่างอิเล็กทรอนิกส์ของคุณ
คําถาม: ระยะเวลาในการชําระเงินของคุณคืออะไร?
A: ปกติ 40% T / T เงินฝาก, จ่ายเต็มก่อนการส่ง
คําถาม: เวลาในการจัดซื้อของผมเป็นเท่าไหร่?
ตอบ: ระยะการผลิตไดนาโมเมตร 6-8 สัปดาห์ ระยะการผลิตเซ็นเซอร์ 2-3 สัปดาห์ สินค้าอื่นๆ กรุณาติดต่อเรา
คําถาม: เราจะหาคําตอบโดยรวมของเตียงทดสอบได้อย่างไร?
ตอบ: โปรดทิ้งอีเมลของคุณไว้ ให้พนักงานเทคนิคของเรา ติดต่อคุณเกี่ยวกับแผนละเอียด
Q: ผมมาเยี่ยมโรงงานคุณได้มั้ย?
ตอบ: แน่นอนครับ คุณยินดีต้อนรับทุกครั้ง
