SSCD350-1250/4500 ระบบเบนจ์ไดนาโมเมตรไฟฟ้า ความสามารถของมอเตอร์ 350kW

1. SSCD350-1250/4500 มอเตอร์พลังงานใหม่ 350kW ไดนาโมเมตรไฟฟ้า

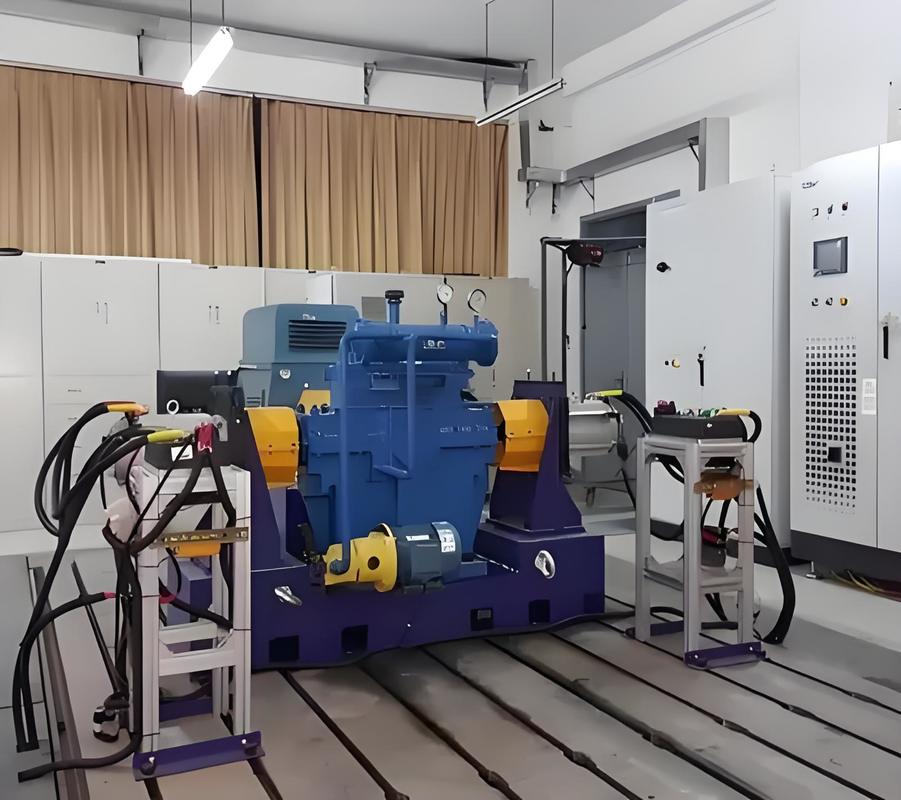

SSCD350-1250/4500 350kW Motor Performance Dynamometer Bench System เป็นแพลตฟอร์มการทดสอบครบวงจรที่มีประสิทธิภาพสูงที่ออกแบบมาโดยเฉพาะเจาะจงเพื่อทดสอบมอเตอร์ขนาดกลางและขนาดใหญ่ระบบนี้รวมโมดูลหลัก เช่น ดินาโมเมตร, เครื่องตรวจจับโค้งแม่นยําสูง ระบบวัดและควบคุมที่ฉลาด และเครื่องจําลองแบตเตอรี่ระยะยาวครอบคลุมอย่างครบถ้วนความต้องการในการตรวจสอบผลการทํางานของเครื่องขับเคลื่อนรถยนต์พาณิชย์, มอเตอร์อุตสาหกรรมขนาดกลางและขนาดใหญ่ และมอเตอร์พิเศษ



ชื่อส่วนประกอบ	ข้อมูลหลัก	ยี่ห้อ

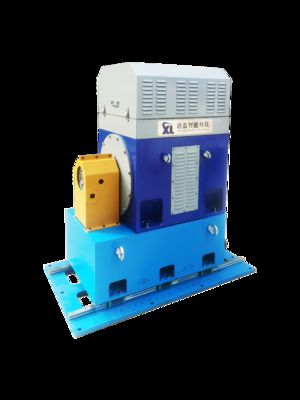

SSCD350-1250/4500 เครื่องวัดพลังงานไฟฟ้า	พลังงาน: 350kW; ความเร็วเฉพาะ: 1250rpm, ทอร์คเฉพาะ: 2674Nm, ความเร็วสูงสุด: 4500rpm, ความเร็วประจํา: 1250-3750rpm, เครื่องเย็นด้วยน้ํา	ซีลอง
เครื่องปั่นปั่น	เครื่องปั่นฟลานจ์: 0-3000Nm (ความแม่นยํา: 0.2% FS)	HBM

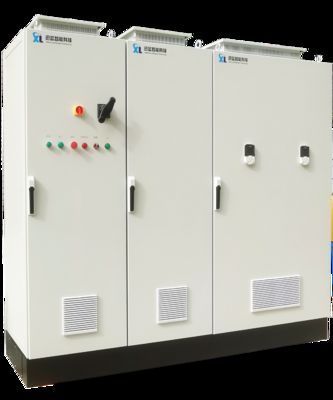

ระบบแปลงความถี่แปร	ความดันการเข้า: AC สามเฟส 380V ± 10%; ความถี่: 50-60Hz ; ค่าคุ้มกันความแรงเกิน: 1.5 เท่าของความแรงปัจจุบัน; การคุ้มกันหลายครั้งต่อการอุดหนุน, ความดันเกินและความร้อนเกิน	ABB

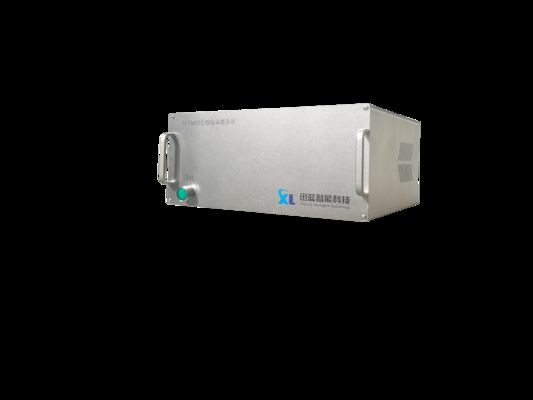

ระบบวัดและควบคุม XLP-1000	คอมพิวเตอร์อุตสาหกรรม: IPC710, CPU: i7, ความจํา: 32GB, แฮร์ดดิสก์: 1TB, XLP-1000 ซอฟต์แวร์ระบบวัดและควบคุม	ซีลอง
ระบบเก็บข้อมูล	ประกอบด้วยหน่วยรับรู้การสั่นสะเทือน, หน่วยรับรู้อุณหภูมิ, หน่วยรับรู้การเข้าแบบแอนาล็อก และหน่วยรับรู้การเข้าแบบดิจิตอล	Advantech ADAM-4017+
เครื่องวิเคราะห์กําลัง	รูปแบบ: WT5006 ความแม่นยําพื้นฐาน: 0.03% (0.01% ของการอ่าน + 0.02% ของช่วง) ความกว้างแบนด์เวท: DC 0.1Hz - 1MHz หน้าจอสัมผัส LCD 6 ช่อง + MTR	ซีลอง
เครื่องแปลงกระแสไฟฟ้า	1000A, 0.05% FS
เครื่องจําลองแบตเตอรี่	ความดันออก: 24-1200V พลังงานเฉพาะ: 300kW พลังงานสูงสุด: 375kW ความแรงปัจจุบัน: 800A กระแสสูงสุด: 1000A ความดันการตอบสนอง: 323-427V การจําลองแบตเตอรี่: สามารถจําลองแบตเตอรี่เจ็ดชนิด ได้แก่ แบตเตอรี่ลิธีียมสามประการ แบตเตอรี่ลิธีียมแมนแกนเนสออกไซด์ แบตเตอรี่ลิธีียมไททานัต แบตเตอรี่ลิธีียมโคบาลต์ออกไซด์แบตเตอรี่ลิตিয়ামเหล็กฟอสเฟต, แบตเตอรี่กรด鉛 และแบตเตอรี่ไฮดริดโลหะนิเคิล	ซีลอง
ไม่จําเป็น
การเชื่อมต่อ	ความเร็วที่อนุญาต: 5000 รอบ / นาที, ทอร์คที่อนุญาต: 3000Nm	ซีลอง

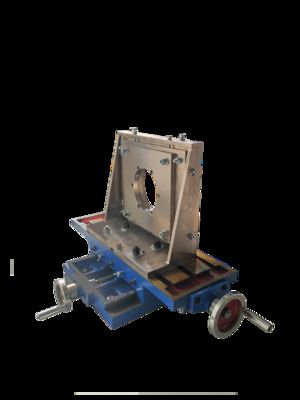

เครื่องยนต์	ระยะการปรับบราคเก็ต (ความสูงของศูนย์กลางมอเตอร์): 200mm-500mm	ซีลอง
พล็อตเหล็กเหล็ก	วัสดุ: HT300 (ความแข็งแรงในการดึง ≥ 300MPa) ; เครื่องกันกระแทกและแผ่นเหล็กเหล็กให้ความมั่นคงระหว่างการทดสอบความเร็วสูง	ซีลอง
เครื่องกันกระแทก	เครื่องกันกระแทกปลาย; เครื่องกันกระแทกและแผ่นเหล็กเหล็กให้ความมั่นคงระหว่างการทดสอบความเร็วสูง	ซีลอง



2. SSCD350-1250/4500 ไดนาโมเมตรไฟฟ้า 350kW ปริมาตรเทคนิค



ประเภทปารามิเตอร์	ตัวชี้วัดทางเทคนิค
ผู้ผลิตไดนาโมเมตร	ซีลอง
พลังประเมิน	350kW
ทอมปอร์ตปริมาณ	2674Nm
ความเร็วปริมาณ	1250 รอบ / นาที
ความเร็วสูงสุด	4500 รอบ / นาที
ระยะความเร็วของแรงหมุนคงที่	0-1250 รอบ / นาที
ระยะความแรงคงที่	1250-3750 รอบ / นาที

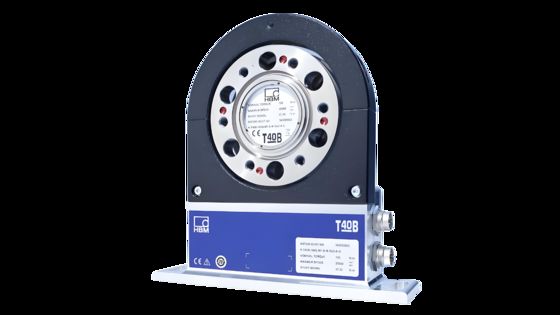

รูปแบบเซ็นเซอร์มอร์ค	T40B
ผู้ผลิตเซ็นเซอร์มอร์ค	HBM
ระยะของเซ็นเซอร์มอเตอร์ (Nm)	0-3000Nm
ระดับความละเอียด	0.2% FS



3. SSCD350-1250/4500 350kW การทํางานของมอเตอร์ ระบบเบนช์ไดนาโมเมตรไฟฟ้า ข้อดีหลัก



1) การครอบคลุมผลงานอย่างครบวงจร: ดินาโมเมตรแกนมีพลังงาน 350kW, ระยะโค้ง 0-3000Nm และความเร็วสูงสุด 4500rpm, ซึ่งสามารถตอบสนองความต้องการการทดสอบในสภาพเต็มของมอเตอร์ขนาดกลางและสูงระยะกําลังคงที่ 1250-3750 rpm เหมาะสําหรับคุณสมบัติการทํางานของมอเตอร์ที่แตกต่างกัน.



2) ความแม่นยําในการวัดที่ดี: แฟลนจ์หมุนของ HBM มีความแม่นยํา 0.2% FS และเครื่องวิเคราะห์พลังงาน Seelong มีความแม่นยําพื้นฐาน 0.03%มันรับประกันการรับข้อมูลสําคัญอย่างแม่นยํา เช่น ทอร์ค, พลังงานและอุณหภูมิ



3) ความเหมาะสมของระบบที่แข็งแรง: เครื่องจําลองแบตเตอรี่รองรับ 7 รุ่นแบตเตอรี่ทั่วไป, ด้วยความดันออก 24-1200V และกระแสไฟฟ้าสูงสุด 1000A, ปรับตัวให้กับความต้องการของไฟฟ้าประเภทต่าง ๆ ของมอเตอร์ระบบแปลงความถี่ ABB สามารถทํางานได้กับความแรงกดไฟเข้าขนาดใหญ่ 380V±10% และมีความมั่นคงอย่างดีเยี่ยม.



4) การตั้งค่าแบบครบถ้วนและยืดหยุ่น: ครอบคลุมโมดูลหลัก เช่น การวัดและควบคุม การสกัดข้อมูล และการวิเคราะห์พลังงาน มีส่วนประกอบตามต้องการ เช่น เครื่องเชื่อมและหมุนมอเตอร์หมุนมีช่วงการปรับของ 200mm-500mm เพื่อปรับตัวกับความต้องการการติดตั้งที่แตกต่างกันการผสมผสานของแผ่นเหล็กเหล็กเหล็กและสปริงอับอัดแรงทําให้การทดสอบมั่นคง



4. SSCD350-1250/4500 350kW การทํางานของมอเตอร์



1) สาขารถยนต์พลังงานใหม่: เหมาะสําหรับการทดสอบผลงานของมอเตอร์ขับเคลื่อน (รวมถึงรถยนต์บุคคลและรถพาหนะ) สําหรับรถพลังงานใหม่, รวมถึงกําลัง, ทอร์ค, ประสิทธิภาพและความทนทานเพื่อตอบโจทย์ความต้องการที่เหมาะสมของแบตเตอรี่ประจํากระแส เช่น แบตเตอรี่ลิตียมสามประการ และฟอสเฟตเหล็กลิตียม.



2) สนามมอเตอร์อุตสาหกรรม: เราสามารถดําเนินการทดสอบโรงงานและการทดสอบประเภทบนมอเตอร์อิสินโครนอุตสาหกรรมและมอเตอร์ซินโครน 350kW และต่ํากว่าที่ครอบคลุมการตรวจสอบผลการทํางานของมอเตอร์รองรับ เช่น ปั๊มน้ํา, แฟนและคอมเพรสเซอร์



3) สนามมอเตอร์พิเศษ: ปรับปรุงเพื่อการทดสอบเฉพาะเจาะจงของมอเตอร์พิเศษขนาดกลางและแรงสูงที่ใช้ในเครื่องจักรวิศวกรรม, เรือ, การขนส่งทางรถไฟฟ้าและกรณีอื่น ๆตอบสนองความต้องการการทดสอบของทอร์คสูงและช่วงความเร็วที่กว้าง.



4) สถาบัน R & D และการทดสอบ: การให้บริการ R & D การทํางานของมอเตอร์และแพลตฟอร์มการทดสอบความสอดคล้องกับมาตรฐานสําหรับมหาวิทยาลัย, สถาบันวิจัยและสถาบันการทดสอบของผู้บริการที่สามและสนับสนุนการดําเนินการของคําตอบการทดสอบที่กําหนดเอง.



5. SSCD350-1250 /4500 350kW การทํางานของมอเตอร์



1) มาตรฐานแห่งชาติ:



GB/T 18488.1-20 24 "ระบบขับเคลื่อนมอเตอร์สําหรับรถไฟฟ้า - ส่วนที่ 1: เงื่อนไขทางเทคนิค"

GB/T 18488.2-20 24 "ระบบขับเคลื่อนมอเตอร์สําหรับรถไฟฟ้า - ส่วนที่ 2: วิธีการทดสอบ"

✅GB 755-2019 "เกรดและผลประกอบการของเครื่องจักรไฟฟ้าหมุน"

JB/T 10634-20 23 "ดินาโมเมตรไฟฟ้า"



2) มาตรฐานสากล:



ISO 15084-1:2017 ยานทางถนน - ระบบขับเคลื่อนไฟฟ้า - ส่วนที่ 1: อินเตอร์เฟซพลังงาน

IEC 60034-1:2017 เครื่องจักรไฟฟ้าหมุน - ตอนที่ 1: ระดับและการทํางาน



3) สังกัดอุตสาหกรรม: ส่วนประกอบ เช่น เครื่องจําลองแบตเตอรี่และเครื่องวิเคราะห์พลังงาน ให้สอดคล้องกับมาตรฐานความแม่นยําและความปลอดภัยของอุตสาหกรรมที่เกี่ยวข้อง (ตัวอย่างเช่น เครื่องตรวจจับแรงหมุน HBM T40B ให้สอดคล้องกับมาตรฐาน ISO 16613:มาตรฐานการปรับขนาดปี 2013, และระบบแปลงความถี่ ABB ตรงกับมาตรฐานความปลอดภัย IEC 61800-5-1)



6รายการรุ่นของระบบเต็นท์ทดสอบไดนาโมเมตรการทํางานของมอเตอร์



รุ่น	พลังงาน (kW)	ทอร์ค (Nm)	ความเร็วเฉพาะ (rpm)	ความเร็วสูงสุด (rpm)	ความแม่นยําในการวัดทอร์ค
SSCD15-1000/4500	15	143	1000	4000	0.2% FS
SSCD30-1000/4500	30	286	1000	4000	0.2% FS
SSCD45-1000/4000	45	430	1000	4000	0.2% FS
SSCD60-1000/4000	60	573	1000	4000	0.2% FS
SSCD75-1000/4000	75	716	1000	4000	0.2% FS
SSCD90-1000/3500	90	859	1000	3500	0.2% FS
SSCD110-1000/3500	110	1050	1000	3500	0.2% FS
SSCD160-1000/3500	160	1528	1000	3500	0.2% FS
SSCD200-1000/3300	200	1910	1000	3300	0.2% FS
SSCD250-1000/3300	250	2387	1000	3300	0.2% FS
SSCD300-1000/3300	300	2865	1000	3300	0.2% FS
SSCD30-1500/5000	30	191	1500	5000	0.2% FS
SSCD45-1500/5000	45	286	1500	5000	0.2% FS
SSCD60-1500/5000	60	382	1500	5000	0.2% FS
SSCD90-1500/5000	90	573	1500	5000	0.2% FS
SSCD132-1500/4500	132	840	1500	4500	0.2% FS
SSCD160-1500/4500	160	1019	1500	4500	0.2% FS
SSCD200-1500/4000	200	1273	1500	4000	0.2% FS
SSCD250-1500/4000	250	1592	1500	4000	0.2% FS
SSCD300-1500/3800	300	1910	1500	3800	0.2% FS
SSCD350-1250/4500	350	2674	1250	4500	0.2% FS
SSCD400-1500/3800	400	2546	1500	3800	0.2% FS
SSCD500-1500/3800	500	3183	1500	3800	0.2% FS
พลังงาน ระยะความเร็วand จํานวนโมดูลการจัดหา สามารถปรับแต่งได้as จําเป็น



7. บริการจัดส่งและบริการหลังการขาย



ส่ง:รุ่นมาตรฐานส่งภายใน 90 วัน; รุ่นที่กําหนดเองส่งภายใน 90-180 วัน (รวมโลจิสติกส์ระหว่างประเทศและการช่วยเหลือการชําระสินค้า)



บริการหลังการขาย:การรับประกัน 1 ปีสําหรับส่วนประกอบหลัก (ไดนาโมเมตร, แฟลนจ์มอร์ค) การสนับสนุนทางเทคนิคสองภาษา (ภาษาจีนและภาษาอังกฤษ) ตลอดชีวิต (เวลาตอบสนอง ≤ 4 ชั่วโมง)อะไหล่ถูกส่งในประเทศภายใน 24 ชั่วโมง และส่งไปในประเทศภายใน 7 วัน; 1.5 วันของการฝึกอบรมการใช้งานฟรี; การแก้ไขข้อผิดพลาดจากระยะไกลสนับสนุน

8. FAQ

คําถาม: จํานวนการสั่งซื้อขั้นต่ําสําหรับความร่วมมือของเราคืออะไร?

A: เราสนับสนุนการสั่งซื้อเล็ก 1 pcs สําหรับสินค้าสต็อค.

Q: ผมสามารถเรียนรู้เพิ่มเติมเกี่ยวกับผลิตภัณฑ์ได้อย่างไร

ตอบ: กรุณาทิ้งอีเมลของคุณ และเราจะส่งหนังสือตัวอย่างอิเล็กทรอนิกส์ของคุณ

คําถาม: ระยะเวลาในการชําระเงินของคุณคืออะไร?

A: ปกติ 40% T / T เงินฝาก, จ่ายเต็มก่อนการส่ง

คําถาม: เวลาในการจัดซื้อของผมเป็นเท่าไหร่?

ตอบ: ระยะการผลิตไดนาโมเมตร 6-8 สัปดาห์ ระยะการผลิตเซ็นเซอร์ 2-3 สัปดาห์ สินค้าอื่นๆ กรุณาติดต่อเรา

คําถาม: เราจะหาคําตอบโดยรวมของเตียงทดสอบได้อย่างไร?

ตอบ: โปรดทิ้งอีเมลของคุณไว้ ให้พนักงานเทคนิคของเรา ติดต่อคุณเกี่ยวกับแผนละเอียด

Q: ผมมาเยี่ยมโรงงานคุณได้มั้ย?

ตอบ: แน่นอนครับ คุณยินดีต้อนรับทุกครั้ง
