SSCH22-15000-30000 ชุดทดสอบไดนาโมมิเตอร์ระบบส่งกำลังไฮดรอลิก 22kW

SSCH22-15000-30000 22kWไดนาโมมิเตอร์ ทดสอบแท่นทดสอบไดนาโมมิเตอร์

1.-15000-30000 22kW ไดนาโมมิเตอร์ระบบส่งกำลังไฮดรอลิก ทดสอบ0000 22kW ระบบส่งกำลังไฮดรอลิก ไดนาโมมิเตอร์ ทดสอบเบนSSCH11-15000-35000ภาพรวม

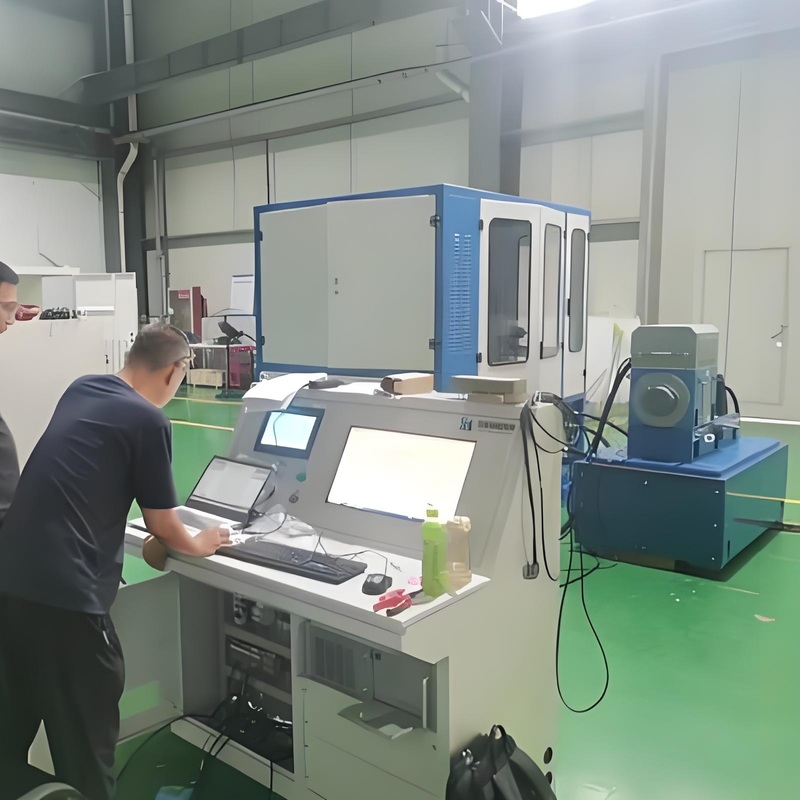

แท่นทดสอบไดนาโมมิเตอร์ระบบส่งกำลังไฮดรอลิก SSCH22-15000-30000 ได้รับการออกแบบมาโดยเฉพาะสำหรับอุตสาหกรรมการบินและอุตสาหกรรมไฮดรอลิกระดับสูง โดยมีการรวมปั๊มไฮดรอลิกความเร็วสูงสำหรับอากาศยาน, ไดนาโมมิเตอร์ไฟฟ้าความเร็วสูง 22kW, โมดูลโหลดแบบหลายโหมด และระบบวัดและควบคุมอัจฉริยะ ช่วยให้สามารถทดสอบประสิทธิภาพของส่วนประกอบไฮดรอลิกได้อย่างครอบคลุมภายใต้สภาวะแรงดันสูง (35MPa), ความเร็วสูง (30,000r/min) และภาระที่แปรผันได้ ระบบรองรับการถ่ายโอนพลังงานแบบสองทิศทาง (ประสิทธิภาพการส่งคืนพลังงานของไดนาโมมิเตอร์ไฟฟ้า >85%) และเมื่อรวมกับโมดูลควบคุมระยะไกล จะช่วยให้สามารถทดสอบได้โดยไม่ต้องมีผู้ควบคุม ครอบคลุมการสอบเทียบประสิทธิภาพ การตรวจสอบความทนทาน และการจำลองความผิดพลาดของปั๊มไฮดรอลิก แอคชูเอเตอร์ และส่วนประกอบอื่นๆ ซึ่งตอบสนองความต้องการในการทดสอบที่มีความแม่นยำสูงของอุตสาหกรรมการบินและอุตสาหกรรมไฮดรอลิกระดับสูง

2.-15000-30000 22kW ไดนาโมมิเตอร์ระบบส่งกำลังไฮดรอลิก ทดสอบ000022kW ระบบส่งกำลังไฮดรอลิก ไดนาโมมิเตอร์ ทดสอบเบนSSCH11-15000-35000ส่วนประกอบ

การวิจัยและพัฒนาส่วนประกอบไฮดรอลิกสำหรับอากาศยานปั๊มไฮดรอลิกความเร็วสูงสำหรับอากาศยานรุ่นแรงดันพิกัด 35MPa, อัตราการไหล 20L/min, ปรับให้เข้ากับสื่อไฮดรอลิกเกรดอากาศยาน, มีความเสถียรของแรงดันสูง, สามารถจำลองสภาวะการทำงานของแหล่งพลังงานหลักของระบบไฮดรอลิกของเครื่องบิน และให้แหล่งน้ำมันแรงดันสูงอย่างต่อเนื่องสำหรับโมดูลโหลด

ดำเนินการตรวจสอบประสิทธิภาพของโรงงานและการประเมินอายุการใช้งานสำหรับปั๊มลูกสูบแรงดันสูง (เช่น ปั๊มไฮดรอลิกเครื่องฉีดขึ้นรูป 35MPa) และมอเตอร์ไฮดรอลิกความเร็วสูง (เช่น หน่วยขับเคลื่อนไฮดรอลิกแกนเครื่องมือ)โมดูลถังน้ำมันรุ่นปริมาณที่ใช้ได้ 70L, ช่วงการปรับบูสต์ 0-0.5MPa, ช่วงการปรับแรงดันลบ -0.1-0MPa, สามารถควบคุมสภาพแวดล้อมแรงดันน้ำมันได้อย่างแม่นยำ, หลีกเลี่ยงการเกิดโพรงอากาศในน้ำมัน และรับประกันความสะอาดและความเสถียรของน้ำมันภายใต้สภาวะแรงดันสูง

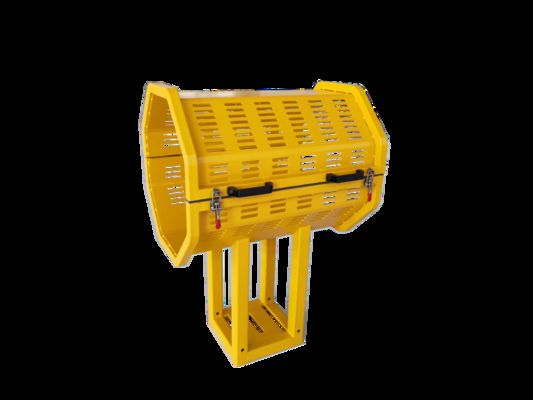

ใช้น้ำมันไฮดรอลิกสำหรับอากาศยานชนิดต่างๆ (เช่น MIL-PRF-83282) ทดสอบการหล่อลื่นและความต้านทานต่อการปนเปื้อนของน้ำมันภายใต้ความเร็วสูงและแรงดันสูง เพื่อให้การสนับสนุนข้อมูลสำหรับการเลือกน้ำมันไฮดรอลิกไดนาโมมิเตอร์ไฟฟ้า 22kWรุ่นหน่วยทดสอบกำลังหลัก, สามารถควบคุมความเร็วแบบไม่ต่อเนื่องตั้งแต่ 0-30,000 รอบต่อนาที, รองรับการทำงานเกินพิกัด 150%, ควบคุมแรงบิดอย่างแม่นยำผ่านการโหลดแม่เหล็กไฟฟ้า และในเวลาเดียวกันจะกู้คืนพลังงานทดสอบกลับสู่กริด

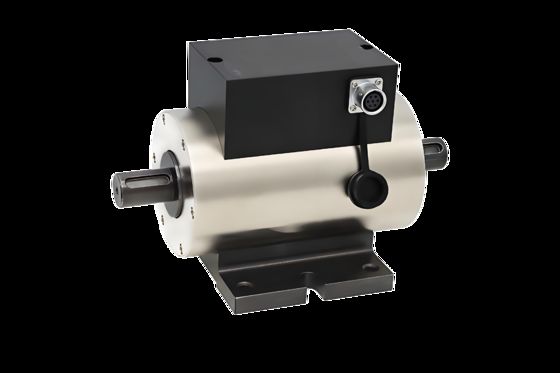

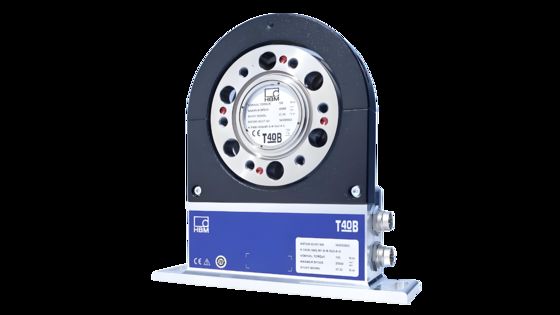

มหาวิทยาลัยและสถาบันวิจัยใช้เทคโนโลยีนี้เพื่อการวิจัยในหัวข้อต่างๆ เช่น "การเพิ่มประสิทธิภาพการส่งกำลังไฮดรอลิกความเร็วสูง" และ "การจำลองความผิดพลาดของระบบไฮดรอลิกสำหรับอากาศยาน" สนับสนุนการพัฒนาขั้นตอนการทดสอบแบบกำหนดเองเซ็นเซอร์แรงบิดและความเร็วรุ่นช่วงแรงบิด 50Nm, ช่วงความเร็ว 30,000r/min, ระดับความแม่นยำ ≤0.1% FS, การเก็บข้อมูลแรงบิดและความเร็วของปั๊ม/มอเตอร์ไฮดรอลิกแบบเรียลไทม์, ให้แหล่งข้อมูลที่น่าเชื่อถือสูงสำหรับการคำนวณประสิทธิภาพ

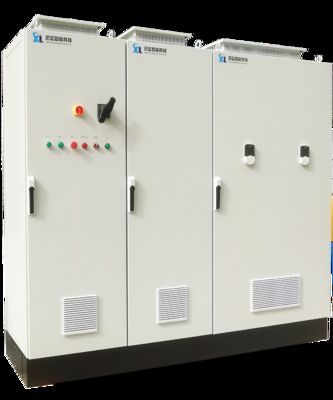

chระบบอินเวอร์เตอร์ความถี่แปรผันรุ่นใช้การควบคุมแรงบิดโดยตรง (DTC) ที่มีความแม่นยำในการควบคุม ±0.01Hz; ช่วงอุณหภูมิในการทำงานคือ 0°C ถึง 40°C, ระดับการป้องกันคือ IP54 และสามารถทำงานได้เต็มพิกัดที่ระดับความสูงต่ำกว่า 1000m โดยมีระดับเสียง ≤80dB, ทำให้มั่นใจได้ถึงการทำงานที่เสถียรในสภาพแวดล้อมอุตสาหกรรมที่รุนแรง

ความน่าเชื่อถือสูงและการปรับตัวเข้ากับสิ่งแวดล้อมโมดูลโหลดรุ่นมีโหลดสองประเภท: ① โหลดการไหล: ควบคุมการไหลของน้ำมันผ่านวาล์วปีกผีเสื้อและวาล์วระบายเพื่อทดสอบลักษณะแรงดันการไหลของปั๊มไฮดรอลิก; ② โหลดเชิงเส้น: ใช้แอคชูเอเตอร์ไฮดรอลิกเพื่อจำลองลักษณะโหลดพื้นผิวควบคุมของเครื่องบินเพื่อตรวจสอบประสิทธิภาพการตอบสนองของส่วนประกอบไฮดรอลิกภายใต้ภาระที่แปรผันแบบลูกสูบ

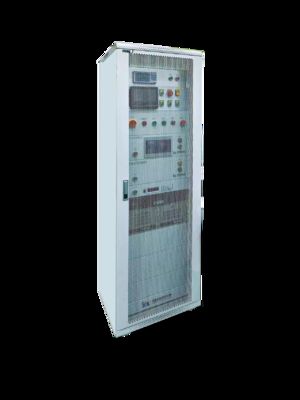

7)โมดูลวัดและควบคุมรุ่นรวมหน่วยเก็บข้อมูลหลายช่องสัญญาณ (ความถี่ในการสุ่มตัวอย่าง 500Hz), รองรับการเก็บข้อมูลพร้อมกันของพารามิเตอร์มากกว่า 120 รายการ รวมถึงแรงบิด, แรงดัน, การไหล, อุณหภูมิ ฯลฯ และสร้างเส้นโค้งประสิทธิภาพ (เช่น แผนที่ประสิทธิภาพของปั๊ม) และรายงานการทดสอบโดยอัตโนมัติ

8)โมดูลควบคุมระยะไกลรุ่นใช้สถาปัตยกรรม dual-core DSP+FPGA, พร้อม CPU สถาปัตยกรรม X86 (ความถี่หลัก 750MHz, หน่วยความจำ 512MB, ดิสก์ DOM 4GB), ติดตั้งระบบปฏิบัติการ Win10 ไว้ล่วงหน้า, รองรับการควบคุมระยะไกล LAN/คลาวด์ของกระบวนการทดสอบและการดูข้อมูล และตระหนักถึงการทดสอบโดยไม่มีผู้ดูแล

3. ไดนาโมมิเตอร์ระบบส่งกำลังไฮดรอลิก 22kWพารามิเตอร์ทางเทคนิคพารามิเตอร์

.SSCH22-150022kWเบนchSSCH11-15000-35000มาตรฐานภายในประเทศ

1) GB/T 3766-2021 กฎทั่วไปและข้อกำหนดด้านความปลอดภัยสำหรับระบบส่งกำลังไฮดรอลิกและส่วนประกอบ

2) GB/T 17487-2021 วิธีการทดสอบปั๊มไฮดรอลิก

3) GB/T 7936-2021 "รหัสสำหรับระดับการปนเปื้อนของอนุภาคของแข็งในน้ำมันส่งกำลังไฮดรอลิก"

4) GJB 5203-2003 "ข้อกำหนดทั่วไปสำหรับระบบไฮดรอลิกและอุปกรณ์เสริมสำหรับอากาศยาน" (ใช้ได้กับสาขาการทหาร/การบิน)

มาตรฐานสากล

1) ISO 4413:2010 "กำลังของไหลไฮดรอลิก-กฎทั่วไปและข้อกำหนดด้านความปลอดภัยสำหรับระบบและส่วนประกอบ"

2) ISO 8426:2008

3) SAE ARP 1796A-2018

4) DIN 24313:2019 "กำลังของไหลไฮดรอลิก-วิธีการทดสอบสำหรับปั๊ม" (มาตรฐานอุตสาหกรรมเยอรมัน เหมาะสำหรับการทดสอบไฮดรอลิกระดับสูง)

5.

SSCH22-150022kWระบบส่งกำลังไฮดรอลิกไดนาโมมิเตอร์ ทดสอบเบนchSSCH11-15000-350001)

การวิจัยและพัฒนาส่วนประกอบไฮดรอลิกสำหรับอากาศยาน:รุ่น2)

ดำเนินการตรวจสอบประสิทธิภาพของโรงงานและการประเมินอายุการใช้งานสำหรับปั๊มลูกสูบแรงดันสูง (เช่น ปั๊มไฮดรอลิกเครื่องฉีดขึ้นรูป 35MPa) และมอเตอร์ไฮดรอลิกความเร็วสูง (เช่น หน่วยขับเคลื่อนไฮดรอลิกแกนเครื่องมือ):รุ่น3)

ใช้น้ำมันไฮดรอลิกสำหรับอากาศยานชนิดต่างๆ (เช่น MIL-PRF-83282) ทดสอบการหล่อลื่นและความต้านทานต่อการปนเปื้อนของน้ำมันภายใต้ความเร็วสูงและแรงดันสูง เพื่อให้การสนับสนุนข้อมูลสำหรับการเลือกน้ำมันไฮดรอลิก:รุ่น4)

มหาวิทยาลัยและสถาบันวิจัยใช้เทคโนโลยีนี้เพื่อการวิจัยในหัวข้อต่างๆ เช่น "การเพิ่มประสิทธิภาพการส่งกำลังไฮดรอลิกความเร็วสูง" และ "การจำลองความผิดพลาดของระบบไฮดรอลิกสำหรับอากาศยาน" สนับสนุนการพัฒนาขั้นตอนการทดสอบแบบกำหนดเอง:รุ่น5)

ch:รุ่น6)

ความน่าเชื่อถือสูงและการปรับตัวเข้ากับสิ่งแวดล้อม:รุ่น6.

SSCH22-15000-30000 22kW ไดนาโมมิเตอร์ระบบส่งกำลังไฮดรอลิก ทดสอบเบนchSSCH11-15000-350001)

การวิจัยและพัฒนาส่วนประกอบไฮดรอลิกสำหรับอากาศยาน:SSCH11-15000-350002)รุ่น:

ดำเนินการตรวจสอบประสิทธิภาพของโรงงานและการประเมินอายุการใช้งานสำหรับปั๊มลูกสูบแรงดันสูง (เช่น ปั๊มไฮดรอลิกเครื่องฉีดขึ้นรูป 35MPa) และมอเตอร์ไฮดรอลิกความเร็วสูง (เช่น หน่วยขับเคลื่อนไฮดรอลิกแกนเครื่องมือ)3)รุ่น:

ใช้น้ำมันไฮดรอลิกสำหรับอากาศยานชนิดต่างๆ (เช่น MIL-PRF-83282) ทดสอบการหล่อลื่นและความต้านทานต่อการปนเปื้อนของน้ำมันภายใต้ความเร็วสูงและแรงดันสูง เพื่อให้การสนับสนุนข้อมูลสำหรับการเลือกน้ำมันไฮดรอลิก4)รุ่น:

มหาวิทยาลัยและสถาบันวิจัยใช้เทคโนโลยีนี้เพื่อการวิจัยในหัวข้อต่างๆ เช่น "การเพิ่มประสิทธิภาพการส่งกำลังไฮดรอลิกความเร็วสูง" และ "การจำลองความผิดพลาดของระบบไฮดรอลิกสำหรับอากาศยาน" สนับสนุนการพัฒนาขั้นตอนการทดสอบแบบกำหนดเอง5)SSCH11-15000-35000:SSCH11-15000-350007.รุ่นเบน

chรายการรุ่นรุ่นการกำหนดค่าหลัก (ไดนาโมมิเตอร์ไฟฟ้า)

ความเร็วในการทดสอบสูงสุดปรับแรงดันปั๊มไฮดรอลิกSSCH11-15000-35000≤30MPa 35000rpm
