ระบบทดสอบไดนาโมมิเตอร์ไฟฟ้าเครื่องยนต์ดีเซล 22kW SSCD22-1000-4000

ระบบทดสอบไดนาโมมิเตอร์ไฟฟ้าเครื่องยนต์ดีเซล SSCD22-1000-4000 ขนาด 22kW

1. คำอธิบายระบบทดสอบไดนาโมมิเตอร์ไฟฟ้าเครื่องยนต์ดีเซล SSCD22-1000-4000 ขนาด 22kW

ระบบนี้เน้นที่ไดนาโมมิเตอร์ AC ขนาดเล็กและเข้ากันได้กับเครื่องยนต์ดีเซลขนาดเล็ก 22kW โดยใช้เทคโนโลยีอินเวอร์เตอร์ความถี่แปรผันแบบสี่ควอดแรนต์เพื่อการกู้คืนพลังงานอย่างมีประสิทธิภาพ (ประสิทธิภาพการนำกลับมาใช้ใหม่ >85%) พร้อมด้วยระบบวัดและควบคุม XLE-1000 รองรับการเก็บข้อมูลและวิเคราะห์พารามิเตอร์หลักพร้อมกันหลายช่องสัญญาณ ระบบจะดำเนินการรอบการทดสอบโดยอัตโนมัติตามมาตรฐาน เช่น GB/T 18297 และรวมอุปกรณ์ต่างๆ เช่น เครื่องวัดควันขนาดเล็กและเครื่องวัดการไหลของอากาศที่มีความแม่นยำสูง ตอบสนองความต้องการในการทดสอบประสิทธิภาพทั้งหมดของเครื่องยนต์ดีเซลขนาดเล็กที่ใช้ในรถยนต์เพื่อการพาณิชย์ขนาดเล็ก เครื่องจักรกลการเกษตรขนาดเล็ก และอุปกรณ์ไฟฟ้าอเนกประสงค์





2. เงื่อนไขโรงงานสำหรับการติดตั้งอุปกรณ์
​

พารามิเตอร์	ค่า	พารามิเตอร์	ค่า
ระดับความสูง	น้อยกว่า 1000 เมตร	ความชื้นในโรงงาน	≤85%​
ความหนาของฐานราก	>200mm​	อุณหภูมิในโรงงาน	5°C～40°C​
ความสามารถในการรับน้ำหนักของพื้นโรงงาน	4t/㎡​	ไฟฟ้า	380V±10% สามเฟส 50Hz​



3. มาตรฐานอ้างอิงสำหรับระบบทดสอบไดนาโมมิเตอร์ไฟฟ้าเครื่องยนต์ดีเซล SSCD22-1000-4000 ขนาด 22kW

1) GB20891-2014 "ขีดจำกัดและวิธีการวัดมลพิษจากไอเสียจากเครื่องยนต์ดีเซลสำหรับเครื่องจักรเคลื่อนที่นอกถนน" (ใช้ได้กับรุ่นนอกถนนกำลังไฟขนาดเล็ก)



2) GB/T 18297-2001 "วิธีการทดสอบประสิทธิภาพเครื่องยนต์ยานยนต์"



3) GB/T 17692-2003 "วิธีการทดสอบกำลังสุทธิของเครื่องยนต์ยานยนต์และมอเตอร์ขับเคลื่อน"



4. ส่วนประกอบของระบบทดสอบไดนาโมมิเตอร์ไฟฟ้าเครื่องยนต์ดีเซล SSCD22-1000-4000 ขนาด 22kW

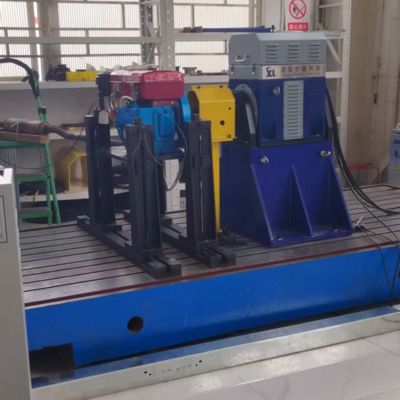

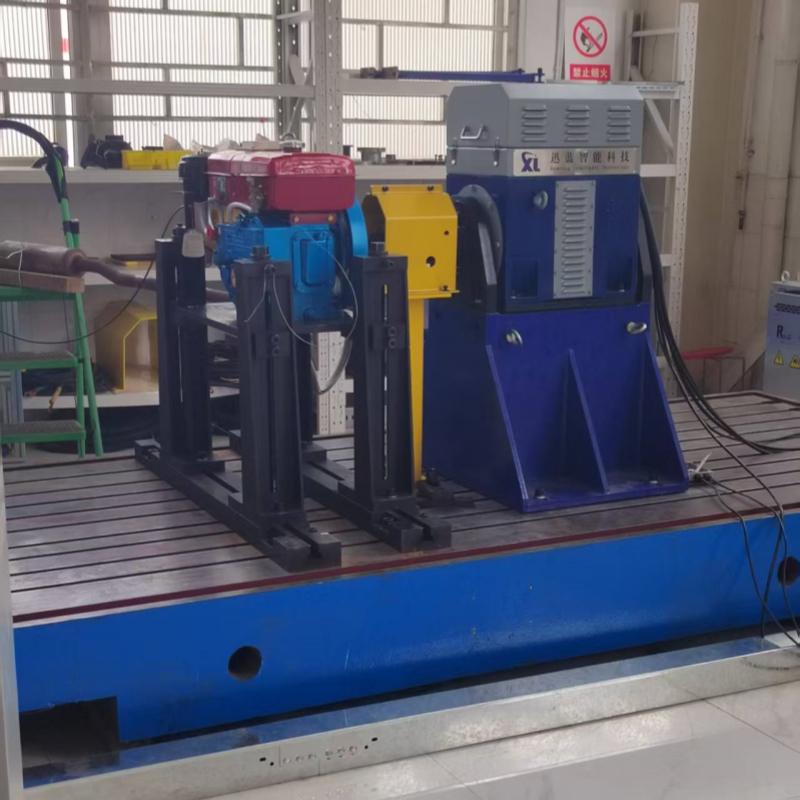

1) ไดนาโมมิเตอร์ไฟฟ้า: ไดนาโมมิเตอร์ไฟฟ้า AC ขนาดเล็กของ Seelong พร้อมหน้าแปลนแรงบิด HBM T40B (0-500Nm เหมาะสำหรับช่วงแรงบิดกำลังไฟต่ำ) ระบายความร้อนด้วยอากาศ (โครงสร้างการกระจายความร้อนแบบง่าย) ข้อต่อยืดหยุ่นเพื่อลดการสั่นสะเทือน และรองรับการทำงานที่เสถียรตั้งแต่ 0-4500rpm (ตรงกับลักษณะความเร็วสูงของเครื่องยนต์กำลังไฟต่ำ)

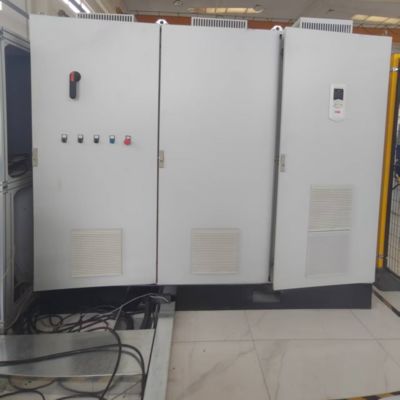

2) ระบบอินเวอร์เตอร์ความถี่แปรผัน: ตัวแปลงความถี่ขนาดเล็ก ABB ACS880 series พร้อมการควบคุมแรงบิดโดยตรง (DTC) ความแม่นยำในการควบคุม 0.01Hz ปรับให้เข้ากับสถานการณ์การกู้คืนพลังงานกำลังไฟต่ำ และประสิทธิภาพการป้อนกลับพลังงาน >85% (หลีกเลี่ยงการสูญเสียพลังงานในโมดูลกำลังไฟสูง)

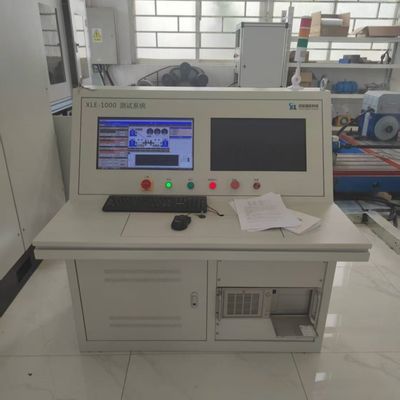

3) ระบบวัดและควบคุม XLE-1000: ให้การควบคุมโดยรวมของแท่นทดสอบ ทำให้สามารถตั้งค่าสภาวะการทำงานกำลังไฟต่ำผ่านการสื่อสารบัสกับระบบอินเวอร์เตอร์ รวมอุปกรณ์เสริมภายนอกสำหรับการควบคุมส่วนกลาง และรองรับการดำเนินการอัตโนมัติของกระบวนการทดสอบเครื่องยนต์กำลังไฟต่ำเฉพาะ (เช่น การทดสอบความเสถียรขณะเดินเบาและการสิ้นเปลืองเชื้อเพลิงภายใต้ภาระเบา)



4) ระบบเก็บข้อมูล: โมดูลการเก็บข้อมูลความเร็วสูง 16 ช่องสัญญาณ (ความถี่ในการสุ่มตัวอย่าง 200Hz ตอบสนองความต้องการในการเก็บข้อมูลพารามิเตอร์กำลังไฟต่ำ) พร้อมฟังก์ชันปรับสภาพสัญญาณในตัว ซึ่งส่งพารามิเตอร์หลัก เช่น แรงบิด ความเร็ว การสิ้นเปลืองเชื้อเพลิงแบบเรียลไทม์ไปยังระบบวัดและควบคุมเพื่อการวิเคราะห์และการจัดเก็บ



5) อุปกรณ์เสริม: เทอร์โมสตัทน้ำหล่อเย็นขนาดเล็ก (15L/min เหมาะสำหรับข้อกำหนดการระบายความร้อนกำลังไฟต่ำ) เครื่องวัดควันทึบแสงขนาดเล็ก AVL, คันเร่งอิเล็กทรอนิกส์แบบสองช่องสัญญาณ, วาล์วแรงดันย้อนกลับไอเสียขนาดเล็ก และเซ็นเซอร์แรงดันเชื้อเพลิงแรงดันต่ำ (เหมาะสำหรับระบบเชื้อเพลิงเครื่องยนต์กำลังไฟต่ำ)



5. พารามิเตอร์ทางเทคนิคของไดนาโมมิเตอร์ไฟฟ้าเครื่องยนต์ดีเซลขนาด 22kW​



พารามิเตอร์	ตัวบ่งชี้ทางเทคนิค
ผู้ผลิตมอเตอร์	Seelong​
กำลังไฟพิกัด	22kW​
แรงบิดพิกัด	210Nm​
ความเร็วพิกัด	1000rpm​
ความเร็วสูงสุด	4000rpm​
ช่วงความเร็วแรงบิดคงที่	0-1000rpm​
ช่วงความเร็วพลังงานคงที่	1000-4000 rpm
รุ่นเซ็นเซอร์แรงบิด	T40B
ช่วงเซ็นเซอร์แรงบิด (Nm)	0-500 Nm​
เกรดความแม่นยำ	0.05%FS​



6. ข้อได้เปรียบหลักของระบบทดสอบไดนาโมมิเตอร์ไฟฟ้าเครื่องยนต์ดีเซล SSCD22-1000-4000 ขนาด 22kW

1) การปรับตัวที่แม่นยำสำหรับเครื่องยนต์กำลังไฟต่ำ: อัลกอริธึมการโหลดได้รับการปรับให้เหมาะสมสำหรับรุ่น 22kW ซึ่งสามารถดำเนินการสภาวะการทำงานเฉพาะกำลังไฟต่ำได้อย่างเสถียร เช่น ภาระเบาและการเดินเบา ตอบสนองความต้องการของการทดสอบความทนทาน 500 ชั่วโมง (ตรงกับความเข้มของการใช้งานของเครื่องยนต์กำลังไฟต่ำ)

2) การออกแบบน้ำหนักเบาและประหยัดพลังงาน: น้ำหนักโดยรวมของอุปกรณ์เบากว่าแท่นทดสอบแบบดั้งเดิมที่มีกำลังไฟเท่ากัน 15% เมื่อรวมกับระบบกู้คืนพลังงานกำลังไฟต่ำ การใช้พลังงานในการทดสอบจะลดลงมากกว่า 30% เมื่อเทียบกับเครื่องโหลดแบบต้านทาน ทำให้เหมาะสำหรับสถานการณ์การทดสอบแบบกลุ่มเล็กในห้องปฏิบัติการ

3) ต้นทุนต่ำและใช้งานและบำรุงรักษาง่าย: ส่วนประกอบแบบแยกส่วนมีขนาดเล็กและไม่จำเป็นต้องมีโครงสร้างพื้นฐานขนาดใหญ่สำหรับการติดตั้ง ชิ้นส่วนที่สึกหรอมีข้อกำหนดสากลและมีต้นทุนการเปลี่ยนทดแทนต่ำ โดยมีเวลาบำรุงรักษาประจำปี ≤15 ชั่วโมง (ลดเกณฑ์การใช้งานสำหรับธุรกิจขนาดเล็ก)

4) ความเข้ากันได้ที่ยืดหยุ่นในหลายสถานการณ์: รองรับการทดสอบเครื่องยนต์สำหรับรถยนต์เพื่อการพาณิชย์ขนาดเล็ก เครื่องจักรกลการเกษตรขนาดเล็ก และชุดเครื่องกำเนิดไฟฟ้า 10-30kVA สามารถเปลี่ยนโหมดการทำงานได้อย่างรวดเร็วเพื่อตอบสนองความต้องการในการทดสอบที่หลากหลายของรุ่นกำลังไฟต่ำ

7. การใช้งานระบบทดสอบไดนาโมมิเตอร์ไฟฟ้าเครื่องยนต์ดีเซล SSCD22-1000-4000 ขนาด 22kW

1) การวิจัยและพัฒนา (R&D) รถยนต์เพื่อการพาณิชย์ขนาดเล็ก/รถบรรทุกเบา: เครื่องยนต์ดีเซลขนาด 22kW สำหรับรถบรรทุกขนาดเล็กต่ำกว่า 3 ตันและรถบัสเบา 6-9 ที่นั่งได้รับการทดสอบเพื่อความเสถียรขณะเดินเบา การสิ้นเปลืองเชื้อเพลิงภายใต้ภาระเบา และประสิทธิภาพการปล่อยมลพิษ

2) การตรวจสอบเครื่องจักรกลการเกษตรขนาดเล็ก: เครื่องยนต์ดีเซลที่เหมาะสมสำหรับรถแทรกเตอร์เดินตามและเครื่องเก็บเกี่ยวขนาดเล็กใช้เพื่อจำลองสภาวะการทำงานภายใต้ภาระเบาในสนามเพื่อตรวจสอบการจับคู่กำลังและความน่าเชื่อถือ

3) การทดสอบกำลังไฟทั่วไปขนาดเล็ก: ให้การสอบเทียบกำลังไฟ การประเมินการสิ้นเปลืองเชื้อเพลิง และการทดสอบประสิทธิภาพการสตาร์ทสำหรับชุดเครื่องกำเนิดไฟฟ้า 10-30kVA และเครื่องยนต์ดีเซลขนาด 22kW สำหรับปั๊มน้ำอุตสาหกรรมขนาดเล็ก

4) การตรวจสอบคุณภาพการบำรุงรักษาหลังการขาย: ใช้โดยร้านซ่อมรถยนต์และสถานีเครื่องจักรกลการเกษตรเพื่อตรวจสอบการฟื้นตัวของประสิทธิภาพของเครื่องยนต์ดีเซลกำลังไฟต่ำหลังการซ่อมแซม และออกรายงานการทดสอบอย่างง่ายได้อย่างรวดเร็ว

8. รายการรุ่นระบบแท่นทดสอบไดนาโมมิเตอร์ไฟฟ้าเครื่องยนต์ดีเซล



รุ่น	กำลังไฟ (KW)	แรงบิด (Nm)	ความเร็วพิกัด (rpm)	ความเร็วสูงสุด (rpm)	ความแม่นยำในการวัดแรงบิด
SSCD15-1000/4000	15	143	1000	4000	0.2%FS
SSCD22-1000/4000	22	210	1000	4000	0.2%FS
SSCD30-1000/4000	30	286	1000	4000	0.2%FS
SSCD45-1000/4000	45	430	1000	4000	0.2%FS
SSCD60-1000/4000	60	573	1000	4000	0.2%FS
SSCD90-1000/3500	90	859	1000	3500	0.2%FS
SSCD110-1000/3500	110	1050	1000	3500	0.2%FS
SSCD160-1000/3500	160	1528	1000	3500	0.2%FS
SSCD200-1000/3300	200	1910	1000	3300	0.2%FS
SSCD250-1000/3300	250	2387	1000	3300	0.2%FS
SSCD300-1000/3300	300	2865	1000	3300	0.2%FS
SSCD30-1500/5000	30	191	1500	5000	0.2%FS
SSCD45-1500/5000	45	286	1500	5000	0.2%FS
SSCD60-1500/5000	60	382	1500	5000	0.2%FS
SSCD90-1500/5000	90	573	1500	5000	0.2%FS
SSCD132-1500/4500	132	840	1500	4500	0.2%FS
SSCD160-1500/4500	160	1019	1500	4500	0.2%FS
SSCD200-1500/4000	200	1273	1500	4000	0.2%FS
SSCD250-1500/4000	250	1592	1500	4000	0.2%FS
SSCD300-1500/3800	300	1910	1500	3800	0.2%FS
SSCD315-1500/3800	315	2005	1500	3800	0.2%FS
SSCD355-1500/3800	355	2260	1500	3800	0.2%FS
SSCD400-1500/3800	400	2546	1500	3800	0.2%FS
SSCD500-1500/3800	500	3183	1500	3800	0.2%FS
สามารถปรับแต่งได้





•การจัดส่ง: รุ่นมาตรฐานจัดส่งภายใน 55 วัน (รอบการผลิตสำหรับอุปกรณ์กำลังไฟปานกลางสั้นกว่า 160kW) รุ่นที่กำหนดเองจัดส่งภายใน 55-110 วัน (รวมถึงโลจิสติกส์ระหว่างประเทศและการช่วยเหลือด้านพิธีการศุลกากร และรายการประกาศศุลกากรโดยเฉพาะสำหรับอุปกรณ์กำลังไฟปานกลาง) นอกจากนี้ยังมี "ชุดติดตั้งแบบแยกส่วน" (พร้อมสายหลักที่เชื่อมต่อไว้ล่วงหน้า ลดเวลาการติดตั้งในสถานที่เหลือ 2 วัน)



•บริการหลังการขาย: ส่วนประกอบหลัก (ไดนาโมมิเตอร์, หน้าแปลนแรงบิด) รับประกันหนึ่งปี และเราให้การสนับสนุนด้านเทคนิคสองภาษาตลอดอายุการใช้งานทั้งภาษาจีนและภาษาอังกฤษ (เวลาตอบสนอง ≤ 4 ชั่วโมง) อะไหล่จัดส่งภายในประเทศภายใน 24 ชั่วโมง และจัดส่งระหว่างประเทศภายใน 7 วัน นอกจากนี้เรายังมีการฝึกอบรมผู้ปฏิบัติงานฟรี 1.5 วัน (รวมถึงบทช่วยสอนพิเศษเกี่ยวกับการทดสอบมอเตอร์กำลังไฟปานกลาง) และสนับสนุนการดีบักระยะไกล (บนคอมพิวเตอร์ รวมถึงคำแนะนำเกี่ยวกับการกำหนดค่าโซลูชันแบบแยกส่วน)
