รายละเอียดสินค้า:
|
| แอปพลิเคชัน: | การทดสอบและการสอบเทียบ | ความถี่พลังงาน: | 50 Hz |
|---|---|---|---|
| ขนาด: | แตกต่างกันไปขึ้นอยู่กับรุ่น | ID แบริ่ง: | 120-200 มม. |
| แบก OD: | 200-300 มม | โหลดรัศมี: | 200 kN |
| การโหลดตามแนวแกน: | 30 กิโลนิวตัน | ความเร็ว: | 2000 รอบต่อนาที |
| เน้น: | 2000 rpm bearing test bench,bearing test bench 120-200mm,dynamic test bench with warranty |
||
SYJ-d120-200 2000rpm Bearing Test Bench รายละเอียดสินค้า
ส่วนประกอบหลักของ SYJ-d120-200 Bearing Test Bench
S SYJ-d120-200 bearing test bench ประกอบด้วยเตียง, ตัวทดสอบ, ระบบขับเคลื่อน, ระบบโหลด, ระบบหล่อลื่น, ระบบระบายความร้อนด้วยอากาศ, ระบบควบคุมไฟฟ้า และซอฟต์แวร์ ดังแสดงในรูปที่ 1

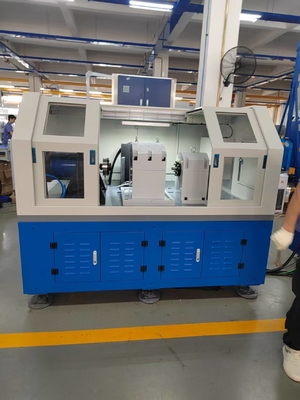

รูปที่ 1 (การกำหนดค่าโดยรวมของแท่นทดสอบตลับลูกปืนสำหรับรถไฟ)
1) เมทริกซ์
The เมทริกซ์, ถือเป็นฐานของแท่นทดสอบตลับลูกปืนสำหรับรถไฟ ทำจากเหล็กดัด ซึ่งสามารถรับประกันความเสถียรของแท่นทดสอบในการหมุนด้วยความเร็วสูงและการทำงานภายใต้ภาระหนัก

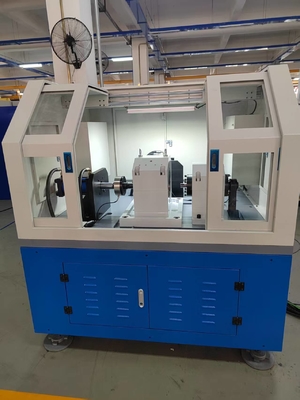

2) ตัวเครื่องแท่นทดสอบ
The ตัวเครื่องแท่นทดสอบ เป็นส่วนสำคัญของแท่นทดสอบตลับลูกปืนสำหรับรถไฟ และโครงสร้างของมันเป็นกุญแจสำคัญสำหรับเทคโนโลยีแท่นทดสอบตลับลูกปืนสำหรับรถไฟ The ตัวเครื่องแท่นทดสอบ ประกอบด้วยอุปกรณ์โหลด, ระบบเพลาทดสอบ, ตลับลูกปืนทดสอบ, กลไกการโหลด ฯลฯ
รูปที่ 2
เครื่องมือตลับลูกปืนทดสอบ
3) ระบบขับเคลื่อน
มอเตอร์ขับเคลื่อนใช้เซอร์โวมอเตอร์ ซึ่งใช้การควบคุมแบบวงปิดของความเร็ว มอเตอร์ส่งความเร็วและแรงบิดไปยังแกนหมุนทดสอบ กำลังมอเตอร์คือ 37kW และเส้นโค้งลักษณะเฉพาะของมอเตอร์มีดังนี้
ตรงตามลักษณะการทดสอบ: ช่วงความเร็วในการควบคุมมอเตอร์ 100～±2000 rpm
เส้นโค้งลักษณะเฉพาะของเซอร์โวมอเตอร์

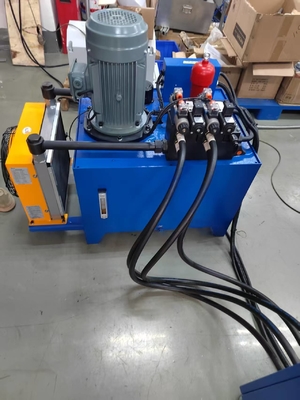

4) ระบบโหลด
ระบบโหลดใช้โหมดวงปิดของวาล์วเซอร์โวไฮดรอลิก ระบบโหลดไฮดรอลิกจะถูกวางไว้นอกตัวเครื่องแท่นทดสอบ ซึ่งสะดวกสำหรับการบำรุงรักษาและการกระจายความร้อน ระบบโหลดไฮดรอลิกเป็นส่วนสำคัญของระบบโหลดเซอร์โวแบบวงปิดด้วยไฟฟ้า-ไฮดรอลิก
5) ระบบหล่อลื่น
ระบบหล่อลื่นคือระบบหล่อลื่นตลับลูกปืนของอุปกรณ์ เพื่อตอบสนองความต้องการในการหล่อลื่นสำหรับตลับลูกปืนของอุปกรณ์ ระบบหล่อลื่นควรติดตั้งปั๊มน้ำมันจ่ายและน้ำมันกลับ

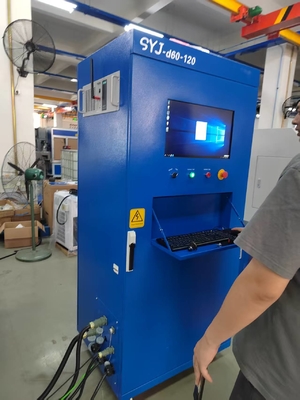

6) ระบบควบคุมและชิ้นส่วนไฟฟ้า
ระบบควบคุมประกอบด้วยตัวควบคุมแบบตั้งโปรแกรมได้ของ Omron, เทอร์มินัลควบคุมแบบตั้งโปรแกรมได้, หน่วยขับเคลื่อนการแปลงความถี่, เซ็นเซอร์ต่างๆ (อุณหภูมิ, ความเร็ว, แรงดัน, การสั่นสะเทือน) หน่วยเก็บข้อมูล, มอเตอร์ ฯลฯ
7) ระบบระบายความร้อนด้วยอากาศ
พัดลมไหลตามแนวแกนใช้พัดลมไหลตามแนวแกนเสียงรบกวนต่ำพิเศษที่ผลิตโดย Texas Asia Pacific Group Co., Ltd., YTCZ-6.3F, มีปริมาณลม 15800 m3/h, ความเร็วลม 10m/s และความเร็วในการจ่ายอากาศที่ควบคุม
SYJ-d120-200 2000 rpm Bearing Test Bench Technical Parameters
| ตัวบ่งชี้ทางเทคนิค | ค่า |
| จำนวนตลับลูกปืนที่ทดสอบพร้อมกัน | 2 |
| เส้นผ่านศูนย์กลางภายในของตลับลูกปืนทดสอบ | φ120 mm-φ200 mm |
| เส้นผ่านศูนย์กลางภายนอกของตลับลูกปืนทดสอบ | φ200 mm-φ300 mm |
| โหลดทดสอบตามแนวแกนสูงสุด | 2-30 kN, ความแม่นยำ ±3% (ตลับลูกปืนแต่ละชุดสามารถโหลดได้ตามระยะทาง) |
| โหลดทดสอบแนวรัศมีสูงสุด | 5-200 kN, ความแม่นยำ ±3% (ตลับลูกปืนแต่ละชุด, การโหลดแบบคงที่, โหลดปรับได้) |
| ความเร็วสูงสุด | 100-2000 r/min (ความเร็วปรับได้), การควบคุมแบบวงปิด, ความแม่นยำในการควบคุม ±2% |
| โหมดการโหลด | โหมดปรับอัตโนมัติหรือด้วยตนเอง, โหมดสเปกตรัมโหลดที่ตั้งโปรแกรมไว้ล่วงหน้า, โหมดความเร็ว |
| ตลับลูกปืนเสริม | การหล่อลื่นแบบบังคับด้วยน้ำมันบาง |
SYJ-d120-200 2000 rpm Bearing Test Bench คุณสมบัติ
1) ข้อกำหนดด้านพลังงาน: แหล่งจ่ายไฟอินพุตเป็น AC220V±10% 50Hz แบบสามสายเฟสเดียว
2) การป้องกันการรั่วไหล: การป้องกันการรั่วไหลชนิดกระแส, IΔn ≤30mA, เวลาทำงาน ≤0.1s, ความจุ 10A
3) ผู้ว่าการ: ติดตั้งผู้ว่าการมอเตอร์ความเร็ว AC เพื่อให้พลังงานที่ปรับได้แก่เครื่องยนต์
4) ตัวรวบรวมข้อมูล: มีการกำหนดค่าตัวรวบรวมข้อมูลเพื่อรวบรวมข้อมูลการทดลอง
5) กลไกการทดลอง: รวมถึงเส้นผ่านศูนย์กลางเล็กน้อยของตลับลูกปืนแบบหมุน, ช่วง, ประเภทตลับลูกปืนแบบหมุน, ที่นั่งตลับลูกปืนแบบหมุนที่เคลื่อนย้ายได้, อุปกรณ์โหลดแนวรัศมีของตลับลูกปืนแบบหมุน ฯลฯ
6) เซ็นเซอร์: ติดตั้งเซ็นเซอร์หลายตัว รวมถึงเซ็นเซอร์โหลดแนวรัศมีของตลับลูกปืนแบบหมุน, เซ็นเซอร์โหลดแนวรัศมีรวม, เซ็นเซอร์โหลดแนวแกนรวม, เซ็นเซอร์โหลดแนวแกนของตลับลูกปืนแบบหมุนด้านซ้ายและขวา ฯลฯ สำหรับการวัดประสิทธิภาพของตลับลูกปืนภายใต้ lo ที่แตกต่างกันads.
SYJ-d120-200 2000 rpm Bearing Test Bench พื้นที่ใช้งาน
1) อุตสาหกรรมการผลิตตลับลูกปืน: ใช้สำหรับการพัฒนาผลิตภัณฑ์ใหม่ การตรวจสอบกระบวนการผลิต และการตรวจสอบคุณภาพของโรงงาน
2) อุตสาหกรรมยานยนต์: ทดสอบส่วนประกอบสำคัญ เช่น ตลับลูกปืนดุมล้อและตลับลูกปืนกระปุกเกียร์
3) การบินและอวกาศ: การทดสอบส่วนประกอบสภาวะการทำงานที่รุนแรง เช่น ตลับลูกปืนเครื่องยนต์และตลับลูกปืนเกียร์ลงจอด
4) การขนส่งทางราง: ตรวจสอบประสิทธิภาพของตลับลูกปืนชุดล้อและตลับลูกปืนมอเตอร์ฉุดลากสำหรับรถไฟความเร็วสูงและรถไฟใต้ดิน
5) เครื่องจักรก่อสร้าง: ทดสอบตลับลูกปืนสำหรับงานหนักของรถขุด เครน และอุปกรณ์อื่นๆ
6) อุตสาหกรรมพลังงานลม: ทดสอบตลับลูกปืนเพลาหลักและตลับลูกปืนโยกของกังหันลม
7) เครื่องมือเครื่องจักรความแม่นยำ: ตรวจสอบความเสถียรของตลับลูกปืนแกนหมุนภายใต้สภาวะการทำงานด้วยความเร็วสูงและความแม่นยำสูง
