รายละเอียดสินค้า:
|
| แอปพลิเคชัน: | การทดสอบและการสอบเทียบ | ความถี่พลังงาน: | 50 Hz |
|---|---|---|---|
| ขนาด: | แตกต่างกันไปขึ้นอยู่กับรุ่น | ID แบริ่ง: | 60-120 มม. |
| แบก OD: | 200 มม. | โหลดรัศมี: | 300 kN |
| การโหลดตามแนวแกน: | 200 kN | ความเร็ว: | 5,000 รอบต่อนาที |
| เน้น: | แท่นทดสอบแบริ่ง 5000 รอบต่อนาที,แท่นทดสอบไดนามิกสำหรับตลับลูกปืน,เครื่องทดสอบแบริ่ง เส้นผ่านศูนย์กลางภายใน 60-120 มม. |
||
SYJ-d60-120 5000 รอบต่อนาที ม้านั่งทดสอบแบริ่ง รายละเอียดสินค้า
ส่วนประกอบหลักของม้านั่งทดสอบแบริ่ง SYJ-d60-120
S เครื่องทดสอบอายุการใช้งานแบริ่ง SYJ-d60-120 ประกอบด้วยเตียงทดสอบ ตัวทดสอบ ระบบขับเคลื่อน ระบบโหลด ระบบหล่อลื่น ระบบระบายความร้อนด้วยอากาศ ระบบควบคุมไฟฟ้า และซอฟต์แวร์ ดังแสดงในรูปที่ 1
รูปที่ 1 (การกำหนดค่าโดยรวมของม้านั่งทดสอบแบริ่งรถไฟ)
1) เมทริกซ์
The เมทริกซ์, ถือเป็นฐานของม้านั่งทดสอบแบริ่งรถไฟ ทำจากเหล็กดัด ซึ่งสามารถรับประกันเสถียรภาพของม้านั่งทดสอบในการหมุนด้วยความเร็วสูงและการทำงานภายใต้ภาระหนัก
2) ตัวเครื่องม้านั่งทดสอบ

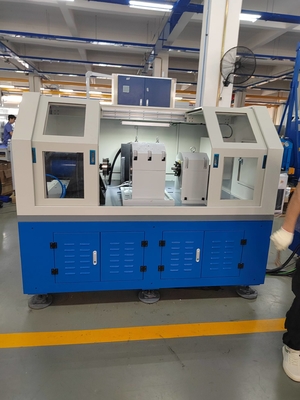

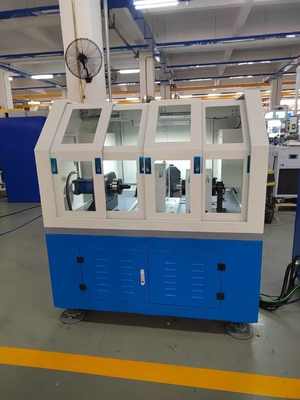

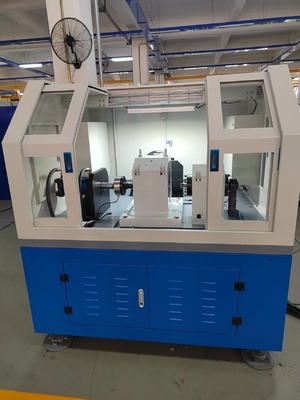

The ตัวเครื่องม้านั่งทดสอบ เป็นส่วนสำคัญของม้านั่งทดสอบแบริ่งรถไฟ และโครงสร้างเป็นกุญแจสำคัญของเทคโนโลยีม้านั่งทดสอบแบริ่งรถไฟ ตัวเครื่องม้านั่งทดสอบ ประกอบด้วยอุปกรณ์โหลด ระบบเพลาทดสอบ แบริ่งทดสอบ กลไกการโหลด ฯลฯ
รูปที่ 2
เครื่องมือทดสอบแบริ่ง
3) ระบบขับเคลื่อน
มอเตอร์ขับเคลื่อนใช้เซอร์โวมอเตอร์ ซึ่งใช้การควบคุมวงปิดความเร็ว มอเตอร์ส่งความเร็วและแรงบิดไปยังแกนหมุนทดสอบ กำลังมอเตอร์ 37kW และเส้นโค้งลักษณะมอเตอร์มีดังนี้
ตรงตามลักษณะการทดสอบ: ช่วงความเร็วควบคุมมอเตอร์ 100～±2000 รอบต่อนาที
เส้นโค้งลักษณะเซอร์โวมอเตอร์
4) ระบบโหลด

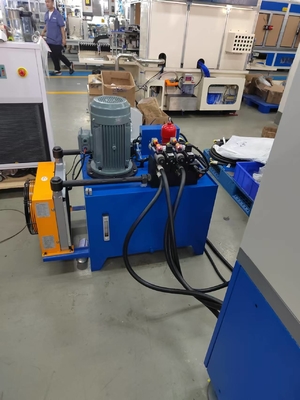

ระบบโหลดใช้โหมดวงปิดวาล์วเซอร์โวไฮดรอลิก ระบบโหลดไฮดรอลิกจะถูกวางไว้นอกตัวเครื่องม้านั่งทดสอบ ซึ่งสะดวกสำหรับการบำรุงรักษาและการกระจายความร้อน ระบบโหลดไฮดรอลิกเป็นส่วนสำคัญของระบบโหลดเซอร์โววงปิดแบบไฟฟ้า-ไฮดรอลิก
5) ระบบหล่อลื่น
ระบบหล่อลื่นคือระบบหล่อลื่นแบริ่งของอุปกรณ์ เพื่อให้เป็นไปตามข้อกำหนดการหล่อลื่นสำหรับแบริ่งของอุปกรณ์ ระบบหล่อลื่นควรติดตั้งปั๊มน้ำมันจ่ายและส่งกลับ
6) ระบบควบคุมและชิ้นส่วนไฟฟ้า

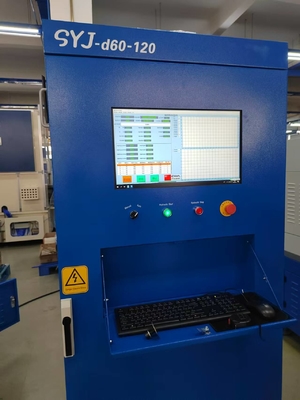

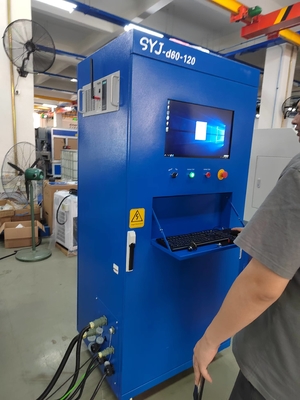

ระบบควบคุมประกอบด้วยตัวควบคุมแบบตั้งโปรแกรมได้ของ Omron, เทอร์มินัลควบคุมแบบตั้งโปรแกรมได้, หน่วยขับเคลื่อนการแปลงความถี่, หน่วยรวบรวมเซ็นเซอร์ต่างๆ (อุณหภูมิ, ความเร็ว, แรงดัน, การสั่นสะเทือน), มอเตอร์ ฯลฯ
7) ระบบระบายความร้อนด้วยอากาศ
พัดลมไหลตามแนวแกนใช้พัดลมไหลตามแนวแกนเสียงรบกวนต่ำพิเศษที่ผลิตโดย Texas Asia Pacific Group Co., Ltd., YTCZ-6.3F, มีปริมาณลม 15800 m3/h, ความเร็วลม 10m/s และความเร็วการจ่ายอากาศที่ควบคุมได้
พารามิเตอร์ทางเทคนิคของม้านั่งทดสอบแบริ่ง SYJ-d60-120 5000 รอบต่อนาที
| ตัวบ่งชี้ทางเทคนิค | ค่า |
| เส้นผ่านศูนย์กลางภายในของแบริ่งทดสอบ | φ60 มม. - φ120 มม. |
| โหลดทดสอบตามแนวแกนสูงสุด | 0-200 kN, ความแม่นยำ ±3% (สามารถโหลดแบริ่งแต่ละชุดตามระยะทาง) |
| โหลดทดสอบแนวรัศมีสูงสุด | 0-300 kN, ความแม่นยำ ±3% (แบริ่งแต่ละชุด, การโหลดแบบคงที่, โหลดปรับได้) |
| ความเร็วสูงสุด | 0-5000 รอบต่อนาที (ความเร็วปรับได้), การควบคุมแบบวงปิด, ความแม่นยำในการควบคุม ±2% |
| โหมดการโหลด | โหมดการปรับด้วยตนเองหรืออัตโนมัติ, โหมดสเปกตรัมโหลดที่ตั้งโปรแกรมไว้ล่วงหน้า, โหมดความเร็ว |
| แบริ่งเสริม | การหล่อลื่นแบบบังคับด้วยน้ำมันบาง |
SYJ-d60-120 5000 รอบต่อนาที ม้านั่งทดสอบแบริ่ง คุณสมบัติ
1) ข้อกำหนดด้านพลังงาน: แหล่งจ่ายไฟอินพุตเป็นแบบเฟสเดียวสามสาย AC220V±10% 50Hz
2) การป้องกันการรั่วไหล: การป้องกันการรั่วไหลชนิดกระแส, IΔn ≤30mA, เวลาทำงาน ≤0.1s, ความจุ 10A
3) ผู้ว่าการ: ติดตั้งผู้ว่าการมอเตอร์ความเร็ว AC เพื่อให้พลังงานที่ปรับได้กับมอเตอร์
4) ตัวรวบรวมข้อมูล: กำหนดค่าตัวรวบรวมข้อมูลเพื่อรวบรวมข้อมูลการทดลอง
5) กลไกการทดลอง: รวมถึง เส้นผ่านศูนย์กลางเล็กน้อยของตลับลูกปืน, ช่วง, ชนิดของตลับลูกปืน, ที่นั่งตลับลูกปืนแบบเคลื่อนย้ายได้, อุปกรณ์โหลดแนวรัศมีของตลับลูกปืน ฯลฯ
6) เซ็นเซอร์: ติดตั้งเซ็นเซอร์หลายตัว รวมถึงเซ็นเซอร์โหลดแนวรัศมีของตลับลูกปืน, เซ็นเซอร์โหลดแนวรัศมีทั้งหมด, เซ็นเซอร์โหลดแนวแกนทั้งหมด, เซ็นเซอร์โหลดแนวแกนของตลับลูกปืนด้านซ้ายและขวา ฯลฯ สำหรับการวัดประสิทธิภาพของแบริ่งภายใต้ lo ที่แตกต่างกันads.
SYJ-d60-120 5000 รอบต่อนาที ม้านั่งทดสอบแบริ่ง พื้นที่ใช้งาน
ครอบคลุมการผลิตแบริ่งและอุตสาหกรรมที่มีข้อกำหนดสูงสำหรับความน่าเชื่อถือของแบริ่ง: การผลิตแบริ่ง (R&D, การตรวจสอบคุณภาพ), รถยนต์ (แบริ่งดุมล้อ/กระปุกเกียร์), การบินและอวกาศ (แบริ่งเครื่องยนต์), การขนส่งทางราง (แบริ่งชุดล้อ), เครื่องจักรก่อสร้าง (แบริ่งบรรทุกหนัก), พลังงานลม (แบริ่งเพลา), เครื่องมือเครื่องจักรแม่นยำ (แบริ่งเพลา) ฯลฯ
