SYJ-d20-60 ฐานทดสอบหมุนสําหรับวัดหมุนที่มีกว้างภายใน 20-60mm

SYJ-d20-60 ฐานทดสอบหมุนสําหรับวัดหมุนที่มีกว้างภายใน 20-60mm
SYJ-d20-60 ฐานทดสอบหมุนสําหรับวัดหมุนที่มีกว้างภายใน 20-60mm SYJ-d20-60 ฐานทดสอบหมุนสําหรับวัดหมุนที่มีกว้างภายใน 20-60mm SYJ-d20-60 ฐานทดสอบหมุนสําหรับวัดหมุนที่มีกว้างภายใน 20-60mm SYJ-d20-60 ฐานทดสอบหมุนสําหรับวัดหมุนที่มีกว้างภายใน 20-60mm SYJ-d20-60 ฐานทดสอบหมุนสําหรับวัดหมุนที่มีกว้างภายใน 20-60mm SYJ-d20-60 ฐานทดสอบหมุนสําหรับวัดหมุนที่มีกว้างภายใน 20-60mm SYJ-d20-60 ฐานทดสอบหมุนสําหรับวัดหมุนที่มีกว้างภายใน 20-60mm

ภาพใหญ่ :  SYJ-d20-60 ฐานทดสอบหมุนสําหรับวัดหมุนที่มีกว้างภายใน 20-60mm

รายละเอียดสินค้า:
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Seelong
ได้รับการรับรอง: CMC, ISO9001, CE
หมายเลขรุ่น: SYJ-d20-60
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1
ราคา: 85000 dollars per set
รายละเอียดการบรรจุ: ไม้อัดสมุทร
เวลาการส่งมอบ: 6-8 สัปดาห์ทำงาน
เงื่อนไขการชำระเงิน: T/T
สามารถในการผลิต: 7 ชุดต่อเดือน

SYJ-d20-60 ฐานทดสอบหมุนสําหรับวัดหมุนที่มีกว้างภายใน 20-60mm

ลักษณะ
Power Frequency: 50 HZ Radial Load: 100 KN
Axial Load: 50 KN Bearing ID: 20-60 mm
Bearing OD: 130 mm Speed: 10000 rpm
Dimensions: varies depending on model Service Temperature: -20 to 45℃
Warranty: 1 year limited warranty Application: testing and analysis
Product_Name: Dynamic Test Bench
เน้น:

bearing test bench 20-60mm

,

dynamic test bench for bearings

,

bearing measurement bench with warranty


SYJ-d20-60 10000 รอบ / นาที ห้องทดสอบยาง


เครื่องทดสอบหมุนยางความเร็วสูงขนาดเล็กใช้ในการทดสอบหมุนยางในอุณหภูมิสูง (อุณหภูมิห้อง) และความเร็วสูง เครื่องทดสอบนี้มี 2 รูปแบบการควบคุม:การควบคุมอัตโนมัติด้วยมือและคอมพิวเตอร์.ภายใต้โหมดการทํางานการควบคุมอัตโนมัติของคอมพิวเตอร์ เครื่องทดสอบสามารถดําเนินการทดสอบความเร็วสูงบนหมุนตามสเปคเตอร์ภาระที่กําหนดคอมพิวเตอร์รวบรวมและเก็บข้อมูลการทดสอบโดยอัตโนมัติ, และสามารถกําหนดความผิดพลาดของหมุนยนต์และหยุดเครื่องจักรโดยอัตโนมัติบนพื้นฐานของปริมาตรความผิดพลาดที่ตั้ง


ฐานทดสอบหมุนประกอบด้วยอุปกรณ์ดังต่อไปนี้: ระบบเตียงเครื่องจักร, หน่วยขับเคลื่อนเครื่องยนต์เซอร์โว, ระบบการทดสอบการบรรทุก, ระบบกระแสน้ํามันย่อยหมุนหมุนหมุนหมุนหมุน,เครื่องมือทดสอบและระบบไฟฟ้าและระบบควบคุม.

SYJ-d20-60 ฐานทดสอบหมุนสําหรับวัดหมุนที่มีกว้างภายใน 20-60mm 0

SYJ-d20-6010000 รอบ / นาทีเบนจ์ทดสอบเบอร์ลักษณะ


1) ความต้องการพลังงาน: แหล่งพลังงานการเข้าเป็นไฟฟ้าสามสายแบบหนึ่งเฟส AC220V ± 10% 50Hz

2) ป้องกันการรั่วไหล: ป้องกันการรั่วไหลประเภทปัจจุบัน, IΔn ≤30mA, เวลาการทํางาน ≤0.1s, ความจุ 10A

3) กําหนดการ: อุปกรณ์พร้อมกับ AC กําหนดความเร็วมอเตอร์, เพื่อให้พลังงานปรับให้มอเตอร์.

4) เครื่องรวบรวมข้อมูล: เครื่องรวบรวมข้อมูลถูกตั้งค่าเพื่อรวบรวมข้อมูลการทดลอง

5) อุปกรณ์การทดลอง: รวมถึงเส้นกว้างนามสกุลของหมุนยาง, ระยะ, ประเภทหมุนยาง, ที่นั่งหมุนยางเคลื่อนไหว, อุปกรณ์บรรทุกรัเดียลหมุนยาง, เป็นต้น

6) เซ็นเซอร์: อุปกรณ์พร้อมกับเซ็นเซอร์หลายตัว, รวมถึงเซ็นเซอร์ภาระ radial ล้อ, เซ็นเซอร์ภาระ radial ทั้งหมด, เซ็นเซอร์ภาระ axial ทั้งหมด, เซ็นเซอร์ภาระ axial ล้อซ้ายและขวา, ฯลฯสําหรับการวัดผลงานของหมุนใต้ภาระต่าง ๆ.


SYJ-d20-60 10000 รอบ / นาที เบนจ์ทดสอบหางาน ปริมาตรเทคนิค


ตัวชี้วัดทางเทคนิค ค่า
จํานวนหมุนที่ทดสอบพร้อมกัน 2
กว้างภายในของล่างทดสอบ φ20 mm-φ60 mm
กว้างภายนอกของล่างทดสอบ φ100 mm-φ150 mm
ภาระทดสอบแกนสูงสุด 0-50 kN ความแม่น ± 3% (แต่ละชุดของหมุนยนต์สามารถบรรทุกได้ตามระยะทาง)
ภาระการทดสอบ radial ขนาดสูงสุด 0 - 100 kN ความแม่นยํา ± 3% (แต่ละชุดของหมุน, การบรรทุกสแตตติก, การบรรทุกสามารถปรับได้)
ความเร็วสูงสุด 100-10000 r/min (ความเร็วสามารถปรับได้) การควบคุมวงจรปิด ความแม่นยําการควบคุม ± 2%
รูปแบบการบรรทุก โหมดการปรับแบบนอกระบบหรือแบบมือ โหมดสเปคตรัมภาระที่วางโปรแกรมล่วงหน้า โหมดความเร็ว
หมุนรอง

การปรับน้ํามันบางด้วยแรง




SYJ-d20-60 10000 รอบ / นาที ห้องทดสอบหัก ส่วนประกอบหลัก

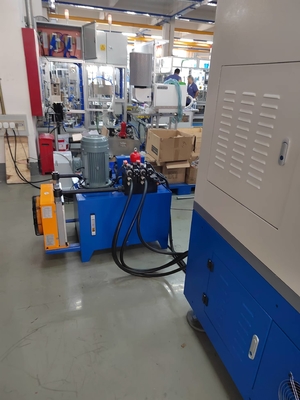

เครื่องทดสอบอายุการใช้งานของหมุน SYJ-d20-60 ประกอบด้วยเตียง, ร่างทดสอบ, ระบบขับเคลื่อน, ระบบบรรทุก, ระบบหล่อลื่น, ระบบทําความเย็นด้วยอากาศ, ระบบควบคุมไฟฟ้า และโปรแกรมตามที่แสดงในรูป 1.

SYJ-d20-60 ฐานทดสอบหมุนสําหรับวัดหมุนที่มีกว้างภายใน 20-60mm 1

รูปที่ 1 (รูปแบบรวมของเตียงทดสอบอานรถไฟ)

1)แมทริกซ์

รายการแมทริกซ์, ถือว่าเป็นฐานของเบนจ์ทดสอบเบอร์รถไฟฟ้า, ผลิตจากเหล็กอ่อน, ซึ่งสามารถรับประกันความมั่นคงของเบนจ์ทดสอบในการหมุนความเร็วสูงและการใช้งานภาระใหญ่.

2)ร่างเตียงทดสอบ

รายการร่างเตียงทดสอบเป็นส่วนหลักของเบนจ์ทดสอบเบอร์รถไฟ และโครงสร้างของมันเป็นกุญแจของเทคโนโลยีเบนจ์ทดสอบเบอร์รถไฟร่างเตียงทดสอบประกอบด้วยอุปกรณ์บรรทุก ระบบแกนทดสอบ หมุนทดสอบ เครื่องบรรทุก เป็นต้น

SYJ-d20-60 ฐานทดสอบหมุนสําหรับวัดหมุนที่มีกว้างภายใน 20-60mm 2

ภาพ 2

SYJ-d20-60 ฐานทดสอบหมุนสําหรับวัดหมุนที่มีกว้างภายใน 20-60mm 3

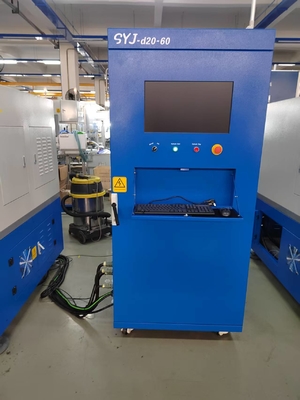

เครื่องมือทดสอบหัก

3)ระบบขับเคลื่อน

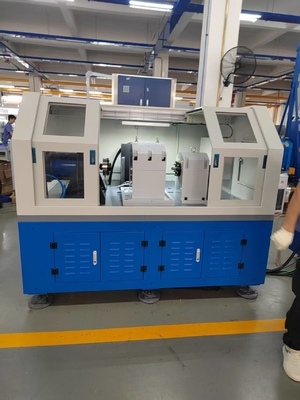

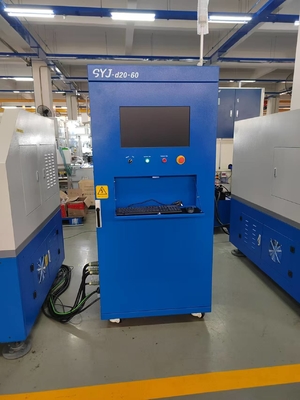

เครื่องยนต์ขับเคลื่อนใช้เครื่องยนต์เซอร์โว ซึ่งใช้เครื่องควบคุมความเร็วแบบวงจรปิด เครื่องยนต์ส่งความเร็วและแรงหมุนไปยังหมุนทดสอบ พลังงานของเครื่องยนต์ 37kWและเส้นโค้งลักษณะของมอเตอร์คือดังต่อไปนี้.

ตอบสนองลักษณะการทดสอบ: ระยะความเร็วการควบคุมมอเตอร์ 100 ± 2000 รอบ/นาที

SYJ-d20-60 ฐานทดสอบหมุนสําหรับวัดหมุนที่มีกว้างภายใน 20-60mm 4SYJ-d20-60 ฐานทดสอบหมุนสําหรับวัดหมุนที่มีกว้างภายใน 20-60mm 5

กุ้งลักษณะของมอเตอร์เซอร์โว

4)ระบบบรรทุก

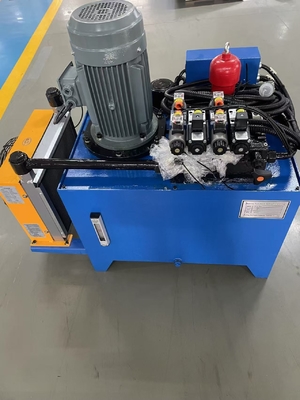

ระบบการบรรทุกใช้ระบบวงจรปิดเซอร์โววาล์วไฮดรอลิก ระบบการบรรทุกไฮดรอลิกจะวางอยู่ภายนอกร่างกายเตียงทดสอบ ซึ่งสะดวกต่อการบํารุงรักษาและการระบายความร้อนระบบการบรรทุกไฮดรอลิกเป็นส่วนสําคัญของระบบการบรรทุกเซอร์โวไฟฟ้าไฮดรอลิกวงจรปิด.

5)ระบบหล่อลื่น

ระบบหล่อลื่น คือ ระบบหล่อลื่นของอุปกรณ์ที่บรรทุกระบบปรับน้ํามันควรมีปั๊มน้ํามันระบายและระบายน้ํามัน.

6)ระบบควบคุมและส่วนไฟฟ้า

ระบบควบคุมประกอบด้วย Omron ปรับปรุงโปรแกรม, ปรับปรุงโครงการปลายทางการควบคุม, ยูนิตการขับเคลื่อนการแปลงความถี่, เซ็นเซอร์ต่าง ๆ (อุณหภูมิ, ความเร็ว, ความดัน,หน่วยการสกัดสั่น, มอเตอร์, ฯลฯ

7)ระบบทําความเย็นด้วยอากาศ

พัดลมกระแสแกนใช้พัดลมกระแสแกนเสียงต่ําสุด ผลิตโดย Texas Asia Pacific Group Co., Ltd, YTCZ-6.3F, มีปริมาณอากาศ 15800 m3/h, ความเร็วลม 10m/s,และความเร็วการให้อากาศที่ควบคุมได้.

SYJ-d20-60 ฐานทดสอบหมุนสําหรับวัดหมุนที่มีกว้างภายใน 20-60mm 6


SYJ-d20-60 10000 รอบ / นาที ด้านการใช้งาน


ครอบคลุมการผลิตหมุนและอุตสาหกรรมที่มีความต้องการสูงต่อความน่าเชื่อถือของหมุน: การผลิตหมุน (การวิจัยและพัฒนา, การตรวจสอบคุณภาพ), รถยนต์ (หมุนหมุนล้อ/หมุนกล่องเกียร์),เครื่องบินอวกาศ (หมุนยนต์), การขนส่งทางรถไฟฟ้า (หักล้อ), เครื่องจักรกลก่อสร้าง (หักภาระหนัก), พลังงานลม (หักหมุน), เครื่องมือแม่นยํา (หักหมุน), เป็นต้น


โปรไฟล์บริษัท


บริษัท ซีลอง อินเทลเจนท์ เทคโนโลยี (ลูยาง) จํากัด เป็นบริษัทเทคโนโลยีสูง ที่เชี่ยวชาญในด้านการวัดเครื่องมือ การควบคุม การออกแบบ การผลิตและบริการขายสําหรับระบบวิศวกรรมพลังงานในสาขาต่างๆ เช่น การบินอวกาศ, รถยนต์, และพลังงานใหม่; บริษัทตั้งอยู่ในเมือง Luoyang ที่สวยงาม


ซีลิ่งเชี่ยวชาญในด้านการวิจัยและพัฒนา การผลิตและบริการอุปกรณ์ทดสอบสําหรับมอเตอร์พลังงานใหม่ ระบบพลังงานไฮบริด เครื่องยนต์ เครื่องส่งและอื่น ๆ อีกมากมายผลิตภัณฑ์หลักของเราประกอบด้วย เครื่องวัดแรงไฟฟ้า ระบบวัดและควบคุม ระบบพลังงาน DC และระบบรับประกันสภาพการทํางานการยึดมั่นในปรัชญาธุรกิจของpโรวิดกรณี fอินqคุณภาพsสินค้าสําหรับsอุรวิวอัลและkeepกรณีในrการปรับปรุงการพัฒนา,และการให้บริการผู้ใช้งานกับหลากหลายประเภทของ การวัดและการควบคุมด้านวิศวกรรมพลังงาน ในสาขาต่างๆ.

ปรัชญาการออกแบบที่ก้าวหน้าของซีลอง และประสบการณ์ในอุตสาหกรรมที่รวยข้อดีและผลิตภัณฑ์ของบริษัทสามารถตอบสนองความต้องการของตลาดได้ดีกว่าขณะที่การประเมินความก้าวหน้าทางเทคโนโลยีและการพัฒนา, มันได้สร้างความสัมพันธ์การร่วมมือระยะยาวและลึกซึ้งกับสถาบันวิจัยในประเทศหลายแห่ง เช่น มหาวิทยาลัยซิงฮัว และมหาวิทยาลัยชานดง. มันผ่านการรับรอง CE,การรับรองระบบคุณภาพ ISO9001, การรับรองธุรกิจระดับ AAA, ได้รับสิบกว่าสิบสิทธิบัตรประดิษฐ์, และสิทธิบัตรโปรแกรมสอง.มันได้ให้อุปกรณ์และบริการมืออาชีพกับผู้ใช้มากกว่าร้อยคน ทั้งในประเทศและต่างประเทศ, บริษัทได้รับความไว้วางใจจากลูกค้าในประเทศและต่างประเทศ ด้วยผลิตภัณฑ์ที่มีประหยัดและบริการที่มีคุณภาพสูง และได้สร้างความร่วมมือทางกลยุทธ์ในระยะยาว


SYJ-d20-60 ฐานทดสอบหมุนสําหรับวัดหมุนที่มีกว้างภายใน 20-60mm 7


ใบรับรองบริษัท


SYJ-d20-60 ฐานทดสอบหมุนสําหรับวัดหมุนที่มีกว้างภายใน 20-60mm 8

SYJ-d20-60 ฐานทดสอบหมุนสําหรับวัดหมุนที่มีกว้างภายใน 20-60mm 9

SYJ-d20-60 ฐานทดสอบหมุนสําหรับวัดหมุนที่มีกว้างภายใน 20-60mm 10

SYJ-d20-60 ฐานทดสอบหมุนสําหรับวัดหมุนที่มีกว้างภายใน 20-60mm 11


การบรรจุและการส่ง


SYJ-d20-60 ฐานทดสอบหมุนสําหรับวัดหมุนที่มีกว้างภายใน 20-60mm 12

SYJ-d20-60 ฐานทดสอบหมุนสําหรับวัดหมุนที่มีกว้างภายใน 20-60mm 13
