รายละเอียดสินค้า:
|
| พลัง: | 180kW | ความเร็วปริมาณ: | 4000rpm |
|---|---|---|---|
| ความแม่นยำของแรงบิด: | ±0.1%FS | ความแม่นยำของความเร็ว: | ±1rpm |
| โหมดทำความเย็น: | อากาศเย็นบังคับ | โหมดการหล่อลื่น: | จาระบี |
| พิกัดแรงบิด: | 1500n · m | โอเวอร์โหลด: | 120% |
| เน้น: | CMC เครื่องวัดกระแสไฟฟ้าความเร็วสูง,เครื่องวัดกระแสไฟฟ้าความเร็วสูง 100 กิโลวัตต์,เครื่องวัดกระแสไฟฟ้ากระแสตรง 100 กิโลวัตต์ |
||

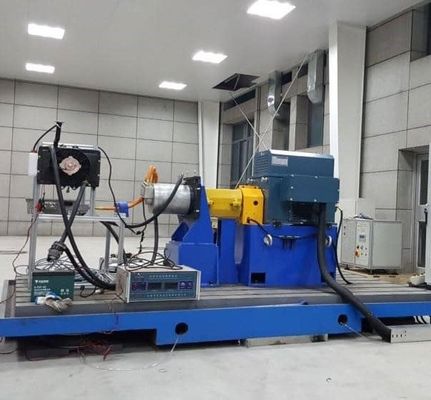

SSCH180-4000/15000 เตียงทดสอบไดนาโมเมตรมอเตอร์พลังงานใหม่
SSCH180-4000/15000 เครื่องยนต์พลังงานใหม่ Dynamometer
ในส่วนของรถพาณิชย์พลังงานใหม่และรถโดยสารระดับสูง มอเตอร์ขนาด 180 กิโลวัตต์กําลังกลายเป็นการปรับปรุงระบบขับเคลื่อนหลักผลงานของมอเตอร์พลังงานสูงเหล่านี้ มีผลต่อระยะทางและความจุของรถโดยตรงคันทดสอบเครื่องยนต์พลังงานใหม่ 180 กิโลวัตต์ถูกออกแบบอย่างแม่นยําเป็น "พื้นที่ทดสอบผลงาน" สําหรับชนิดของเครื่องยนต์นี้การประกันการทํางานที่มั่นคงของมอเตอร์ประสิทธิภาพสูงในกรณีการใช้งานที่ซับซ้อน ผ่านการจําลองสภาพสมบูรณ์ และการรวบรวมข้อมูลที่แม่นยํา.
เบานทดสอบดินาโมเมตรถูกออกแบบให้มีระยะกําลังแกน 180 กิโลวัตต์ที่สามารถจําลองสภาพที่รุนแรง เช่น การขึ้นรถพาณิชย์ (ความชัน ≥ 30%) และรถโดยสารเคลื่อนที่ความเร็วสูง (ความเร็ว > 160km/h), และยังมีความสามารถในการทดสอบการไหลของพลังงานสองทิศทาง เมื่อมอเตอร์อยู่ในสภาพการผลิตพลังงาน (เช่นเมื่อรถยนต์เบรกลงเขา)ที่นั่งทดสอบสามารถส่งไฟฟ้าที่ฟื้นฟูกลับสู่เครือข่ายด้วยอัตราการฟื้นฟูพลังงานมากกว่า 95%, ลดค่าบริโภคพลังงานในการทดสอบและสร้างสภาพการจัดการพลังงานของรถยนต์ใหม่อย่างจริงจัง
SSCH180-4000/15000 เตียงทดสอบไดนาโมเมตรมอเตอร์พลังงานใหม่ ส่วนประกอบ
1. 180kW แอคมอเตอร์ไม่สมอง
•
มอเตอร์แบบไม่สมอง 180kW AC, ทอมปอร์ตสูงสุด 1200N · m (@ 1500r/min) ซึ่งพร้อมกับเซ็นเซอร์ทอมปอร์ตความแม่นยําสูง (ความแม่นยํา ± 0.1% FS)สามารถบรรทุกเส้นโค้งแรงดินามิกในเวลาจริง เพื่อจําลองอัตราการเปลี่ยนแปลงของทอร์ค เมื่อรถบรรทุกหนักขึ้นชัน
•
มันพร้อมกับเครื่องปรับเปลี่ยนสามระดับที่มีความถี่การปรับเปลี่ยนสูงสุด 10kHz ทําให้สามารถปรับความเร็วของมอเตอร์ได้อย่างเรียบร้อย ภายในช่วง 0-15000 r / min

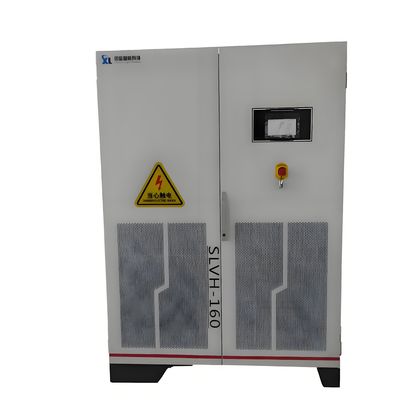

2ระบบพลังงานแบบสองทิศ
•
พลังงานระดับ 200kW ระยะการควบคุมความกระชับกําลัง 200-850V รองรับ 3 รูปแบบการควบคุม: ความกระชับกําลังคงที่ / กระแสคงที่ / พลังงานคงที่
•
มันพร้อมกับอัลกอริทึมจําลองแบตเตอรี่ลิธีียมที่ติดตั้ง สามารถนําลักษณะการปล่อยแบตเตอรี่ออกมาในสภาวะ SOC ที่แตกต่างกันเช่น สภาพการทํางานจริงที่ความต้านทานภายในของแบตเตอรี่เพิ่มขึ้นในอุณหภูมิต่ํา (-30 ° C)

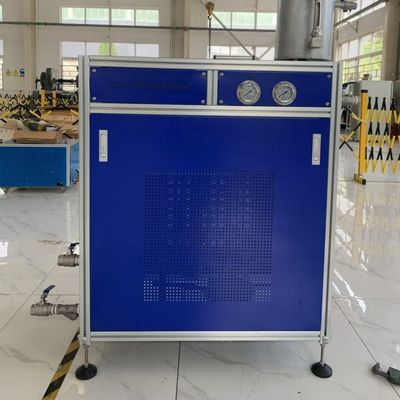

3ระบบการหมุนเวียนเย็นที่ซับซ้อน
•
สายวงหลักใช้ Ethylene Glycol โซลูชั่นน้ําสําหรับการเย็น, ด้วยช่วงการควบคุมการไหลของ 5-50L / นาทีและความแม่นยําการควบคุมอุณหภูมิ ± 0.5 ° C
•
ดินาโมเมตรและมอเตอร์การทดสอบถูกออกแบบด้วยวงจรเย็นแยกแยกเพื่อหลีกเลี่ยงการแทรกแซงการเชื่อมต่อทางความร้อนในสภาพอุณหภูมิสูง

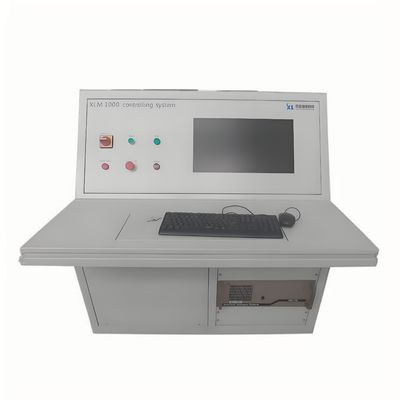

4พลาตฟอร์มการวัดและควบคุมที่ฉลาด
•
ระบบคอมพิวเตอร์ด้านบนที่พัฒนาขึ้นบนพื้นฐานของ Windows รวมห้องสมุดสภาพมาตรฐาน เช่น รอบทดสอบยานพาหนะ C-WTVC และ รอบทดสอบยานพาหนะ NEDC
•
มันสามารถรวบรวมพารามิเตอร์ 20 กว่าตัว เช่น ทอร์ค ความเร็ว โวลเตจ และกระแสในเวลาจริงความถี่ในการเก็บตัวอย่างข้อมูลถึง 10kHz และรองรับการสื่อสารในเวลาจริงกับอุปกรณ์ภายนอกผ่าน CAN bus
SSCH180-4000/15000 เครื่องยนต์พลังงานใหม่ Dynamometer bench การทดสอบ ปัจจัยสําคัญ ปริมาตรเทคนิค
| โมดูลระบบ | รายละเอียดเทคนิค |
| ไดนาโมเมตร |
พลังงานเฉพาะ: 180kW ความเร็วสูงสุด: 15000 r/min ทอร์คสูงสุด: 1500Nm |
| พลังงานไฟฟ้าแบบ DC |
ระยะความกระชับกําลัง: 200-850V กระแสสูงสุด: 300A ความแม่นยําของการควบคุม: ±0.5% |

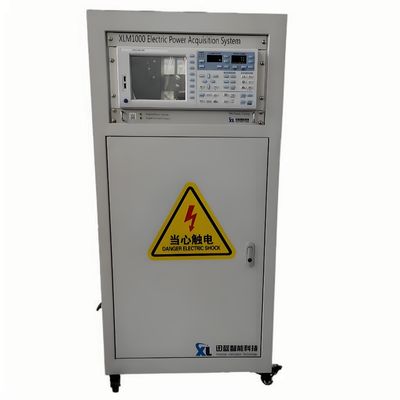

| เครื่องวิเคราะห์กําลัง |
ความแม่นยําในการวัดความกระชับกําลัง: 0.05% FS ความแม่นยําในการวัดปัจจุบัน: 0.02% FS ระยะการวัดปัจจัยพลังงาน: -1 ถึง +1 |
| ระบบเย็น |
พลังงานเย็นสูงสุด: 30kW ระยะควบคุมอุณหภูมิ: -10 °C ถึง 120 °C ความแม่นยําในการควบคุมการไหล: ± 1%
|
| การตอบสนองแบบไดนามิก |
ระยะเวลาการตอบสนองการเคลื่อนไหวของแรงหมุน: < 5 ms ระยะเวลาการปรับความเร็ว: < 20 ms |
SSCH180-4000/15000 เครื่องยนต์พลังงานใหม่ ดินาโมเมตรเบนจ์ทดสอบ คุณสมบัติทางเทคนิค
1ความสามารถในการจําลองภาระไดนามิกสูง
ผ่านอัลกอริทึมการแบ่งทัณฑ์ทัณฑ์ในเวลาจริง สามารถนําฉากการเปลี่ยนแปลงทัณฑ์ทัณฑ์ของรถยนต์ในระยะเริ่มต้น (0-50km/h การเร่ง)และความสับสนของทอร์คถูกควบคุมภายใน ± 10.5% ตอบสนองความต้องการการทดสอบผลประกอบการแบบไดนามิกของตัวควบคุมมอเตอร์
2. การจําลองสภาพแวดล้อมอุณหภูมิขนาดใหญ่
ด้วยห้องบรรยากาศที่ต้องการ -40 °C ถึง 120 °C และควบคุมความชื้น (20% ถึง 95% RH)มันสามารถทดสอบความเสื่อมของประสิทธิภาพของมอเตอร์ในภูมิภาคที่หนาวมาก (เช่นฤดูหนาวในภาคตะวันออกเฉียงเหนือของจีน) และอุณหภูมิที่สูง, ด้วยความแม่นยําในการทดสอบการเพิ่มอุณหภูมิ ± 1 ° C
3การทํางานการทดสอบการฉีดผิดพลาด
ระบบนี้รองรับการจําลองมากกว่า 10 ประเภทของความผิดปกติทั่วไป เช่น การตัดสั้นระหว่างการหมุนของมอเตอร์และความผิดปกติของเซ็นเซอร์ช่วยให้ผู้พัฒนาปรับปรุงกลยุทธ์การควบคุมความอดทนต่อความผิดพลาดสําหรับมอเตอร์ และปรับปรุงความปลอดภัยของระบบมอเตอร์บนเครื่อง.
4. แพลตฟอร์มวิเคราะห์ข้อมูลที่ฉลาด
อุปกรณ์การผลิต MAP ประสิทธิภาพของมอเตอร์ที่สร้างขึ้น ซึ่งสามารถวาดแผนที่เมฆประสิทธิภาพได้โดยอัตโนมัติ สําหรับระยะเวลาความเร็ว - ทอร์คที่แตกต่างกันสนับสนุนการวิเคราะห์การเปรียบเทียบด้วยข้อมูลมอเตอร์เปรียบเทียบอุตสาหกรรม, และช่วยทีมงาน R & D ในการปรับปรุงการออกแบบทางออกแบบ.
SSCH180-4000/15000 เบนจ์ทดสอบไดนาโมเมตรมอเตอร์พลังงานใหม่
1การทดสอบเครื่องขับเคลื่อนรถยนต์พาณิชย์
มันสามารถนําไปใช้ในการตรวจสอบผลการทํางานของมอเตอร์ขับเคลื่อนสําหรับรถบัสไฟฟ้าเฉพาะ 8-12 เมตรและรถยนต์โลจิสติกส์ 4.5-18 ตัน และสามารถดําเนินการทดสอบทั้งหมด เช่น กําลังปริมาณประสิทธิภาพและความจุเกินตามที่กําหนดใน GB/T 18388-2021.
2การวิจัยและพัฒนามอเตอร์รถยนต์บุคคลระดับสูง
Support motor system testing for four-wheel drive high-performance electric vehicles (such as models that can accelerate from 0 to 100km/h in less than 3 seconds) and simulate motor thermal management performance under conditions such as continuous rapid acceleration and high-speed cruising.
3ระบบพลังงานรถยนต์พิเศษ
ให้บริการแก้ไขการทดสอบสําหรับมอเตอร์ความเร็วต่ําแรงหมุนแรงสูงของรถยนต์พิเศษ เช่น รถบัสรถรับส่งสนามบินและรถลากท่าเรือสามารถดําเนินการทดสอบความทนทานภายใต้สภาพภาระหนักได้นานกว่า 10 ชั่วโมง.
4. การพัฒนาที่ตรงกับการควบคุมมอเตอร์
ปริมาตรที่สอดคล้องระหว่างมอเตอร์และตัวควบคุมสามารถปรับปรุงได้ผ่านเบนจ์ เช่นปรับปรุงปริมาตรการควบคุมเวกเตอร์ที่ 18000 r / min ในสภาพความเร็วสูงซึ่งสามารถเพิ่มประสิทธิภาพของมอเตอร์ในโซนความเร็วสูงถึง 3-5%, เพิ่มระยะทางความเร็วสูงของรถโดยตรง
ข้อมูลปารามิเตอร์ของรุ่น SSCH
| รุ่น | พลังงาน (KW) | ทอร์ค (Nm) | ความเร็วเฉพาะ (rpm) | ความเร็วสูงสุด (rpm) | ความแม่นยําในการวัดทอร์ค |
| สินค้าที่ได้รับการจัดหางาน | 30 | 64 | 4500 | 18000 | 0.2% FS |
| สินค้าที่ได้รับการกําหนด | 45 | 95 | 4500 | 18000 | 0.2% FS |
| SSCH60-4000/15000 | 60 | 143 | 4000 | 15000 | 0.2% FS |
| รายละเอียดของสินค้า | 90 | 215 | 4000 | 15000 | 0.2% FS |
| SSCH110-4000/15000 | 110 | 263 | 4000 | 15000 | 0.2% FS |
| SSCH160-4000/15000 | 160 | 382 | 4000 | 15000 | 0.2% FS |
| SSCH200-4000/12000 | 200 | 477 | 4000 | 12000 | 0.2% FS |
| SSCH250-4000/12000 | 250 | 597 | 4000 | 12000 | 0.2% FS |
| สินค้าที่ได้รับการกําหนด | 300 | 716 | 4000 | 10000 | 0.2% FS |
| SSCH350-4000/10000 | 350 | 836 | 4000 | 10000 | 0.2% FS |
| SSCH400-4000/10000 | 400 | 955 | 4000 | 10000 | 0.2% FS |
| สามารถปรับแต่งได้ | |||||
