รายละเอียดสินค้า:
|
| ระบบควบคุม: | คอมพิวเตอร์ | ความแม่นยำในการวัดแรงบิด: | ±0.2%เอฟเอส |
|---|---|---|---|
| พลังประเมิน: | 11 กิโลวัตต์ | พิกัดแรงบิด: | 4.2nm |
| รุ่น: | SSCH11-25000/50000 | ความเร็วในการทำงานสูงสุด: | 50,000 รอบต่อนาที |
| ช่วงความเร็วพลังงานคงที่: | 25000-50000RPM | ช่วงความเร็วแรงบิดคงที่: | 0-25000 รอบต่อนาที |
| วิธีการเย็น: | ระบายความร้อนด้วยอากาศ | ||
| เน้น: | ระบบการทดสอบการทํางานของเครื่องยนต์ทอร์โบเจ็ต,11kW เครื่องยนต์ Dynamometer การทดสอบ |
||
คําอธิบายสินค้า

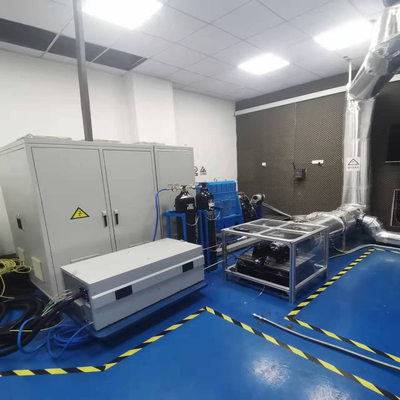

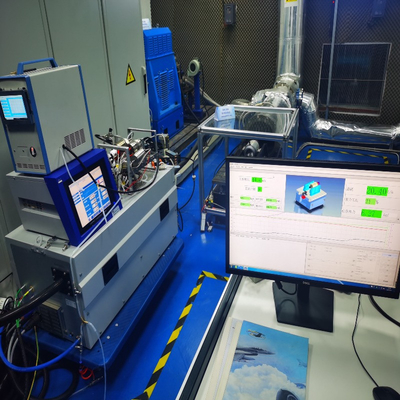

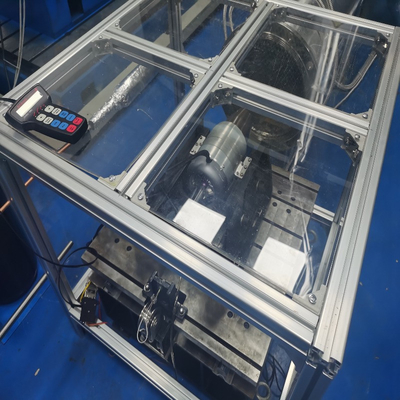

แพลตฟอร์มการทดสอบการติดตั้งเครื่องยนต์ทอร์โบเจ็ต ใช้ในการทดสอบแรงผลักของเครื่องยนต์ทอร์โบเจ็ต แพลตฟอร์มการทดสอบประกอบด้วยสไลด์ความต้านทานต่ํา, หมุนการติดตั้งเครื่องยนต์,และอุปกรณ์วัดแรงผลัก.
1. โต๊ะเลื่อนแรงต่อต้านต่ํา:
พลาตฟอร์มเลื่อนแบ่งออกเป็นฐานและพลาตฟอร์มเลื่อน และมีการติดตั้งรถเลื่อนแบบเส้นตรงที่มีสัดส่วนการขัดต่ําระหว่างฐานและพลาตฟอร์มเลื่อนฐานสามารถ dock โดยตรงกับแท็บเล็ต; ระดับระหว่างฐานและพื้นที่เลื่อนถูกแปรรูปเพื่อให้แน่ใจว่าความเรียบของระดับแต่ละระดับไม่น้อยกว่า 0.02 มม.
รถเลื่อนแบบเส้นตรงที่ติดตั้งอยู่ด้านล่างของแพลตฟอร์มเลื่อนให้แน่ใจว่ามีการขนานกันในช่วงการติดตั้ง และการขนานกันของรถเลื่อนให้แน่ใจว่า ≤ 002mm ผ่านการประมวลผลและการตั้งตําแหน่งทางกล.
2อุปกรณ์วัดแรงผลัก:
อุปกรณ์วัดแรงขับเคลื่อนประกอบด้วยเซ็นเซอร์และเครื่องเชื่อมของเยอรมัน HBM ที่มีความละเอียดสูงในการวัดแรงขับเคลื่อนอุปกรณ์วัดเชื่อมต่อโดยตรงกับแพลตฟอร์มเลื่อนในเส้นตรง, การวัดแม่นยําของแรงผลักดัน / ความยืดของแพลตฟอร์มเมื่อมันมักจะเคลื่อนย้าย; แพลตฟอร์มมีอุปกรณ์ 2 ชุดของอุปกรณ์การวัดแรงผลักดัน, ติดตั้งอยู่ทั้งสองปลายของด้านล่างของแพลตฟอร์ม;ชุดหนึ่งใช้ในการวัด และชุดอีกชุดหนึ่งใช้ในการวัดการปรับ

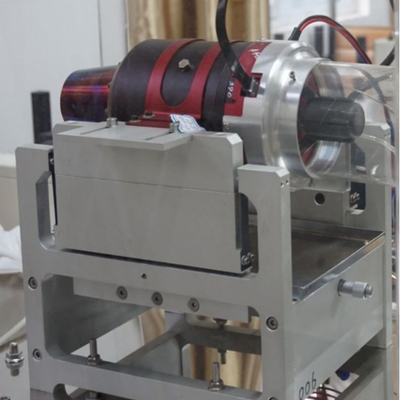

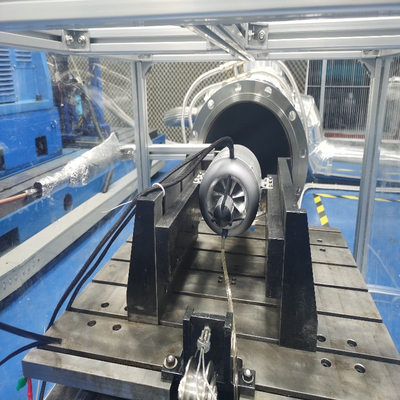

3. หมุนตั้งเครื่องยนต์:
โครงการติดตั้งที่ทําจากเหล็กสกัดอลูมิเนียมที่มีคุณภาพสูงแปรรูปเป็นทั้งหมด, การันตีความแข็งแรงและความแข็งแรงโดยรวมของมัน; จุดหนึ่งของโครงการติดตั้งบนแพลตฟอร์มเลื่อนและปลายอีกด้านเชื่อมต่อกับเครื่องยนต์หน่วยปรับอัตราติดตั้งบนบราคเกต และเมื่อผู้ใช้เปลี่ยนเครื่องยนต์ พวกเขาเพียงแค่จําเป็นต้องเปลี่ยนหน่วยปรับอัตราเพื่อตอบสนองความต้องการการ dock และการทดสอบของเครื่องยนต์ที่แตกต่างกัน
ปริมาตรเทคนิค
| ระยะของการทดสอบแรงผลัก | 0-200Kgf |
| ความแม่นยําการทดสอบโดยรวม | ± 0.2% FS |
| หมุน | 120 กิโลกรัม |
| ขนาด | 500*500 มม. |
| ปริมาตรภายใน | 1.4m3 |
| ขนาดภายใน | ประมาณ 1000 × φ 550mm (ความยาว × กว้าง) |
| มิติภายนอก | 1275mmx φ 700mm (ความยาว × กว้าง) |
| ความทนทานต่ออุณหภูมิ | -50oC ~ + 350oC |
| ความต้านทานความดัน | 10kPa ~ 250kPa |
| ระยะวัดอุณหภูมิ | 0-800oC |
| ความแม่นยําในการวัดอุณหภูมิ | ±2.0oC |
| ระยะวัดความดัน | 0-120Kpa |
โครงสร้างและองค์ประกอบ
โครงสร้างห้องบินสูง
1ผนังภายในห้องปฏิบัติการ: ผลิตจากแผ่นเหล็กไร้ขัดเหล็กแบบแอนติแม็กเนติก
2. ด้านนอกของห้องนั่ง: ปกแต่งด้วยผงความแข็งแรงสูง
3การปิด: ใช้การปิดยางซิลิโคนที่ทันสมัย สามารถทดสอบได้นาน
4- วัสดุประกอบความอุดหนาวในห้อง: ผลิตจากฟองพอลิอุเรธานกันไฟและผ้าใบใยกระจกที่มีผลประกอบความอุดหนาวที่ดี พื้นผิวภายนอกของกล่องทดสอบไม่แข็งหรือผสม
5. ประตูห้องนั่งรถ: ใช้การเปิดแบบกลมด้วยมือ และมีกลไกล็อคด้วยมือ
6.ลักษณะ: ประตูเป็นสีฟ้า RAL5015 และห้องนั่งเป็นสีเทา RAL7035
7.หน้าต่างการสังเกต: ประกอบด้วยชั้นหลายชั้นของกระจกกันระเบิด, มันมีลักษณะของความทนทานความร้อน, ความทนทานหนาว, ความทนทานฝน, และการผ่านแสงที่ดี
8. อุปกรณ์แสง: อุปกรณ์แสงถูกติดตั้งภายในกล่องทดสอบและใช้แรงดันที่ปลอดภัย สวิทช์ควบคุมตั้งอยู่บนตู้ควบคุม และแสงมากกว่า 300 ลักซ์
9. วัสดุประกอบความอุดหนาว, น้ํามันเย็น, น้ํามันเลื่อน, ฯลฯ ของห้องพักตอบสนองความต้องการสิ่งแวดล้อม, และน้ํามันเย็นและน้ํามันเลื่อนจะถูกรักษาเพื่อป้องกันการรั่ว;
สายออก
ท่อออกประกอบด้วยส่วนปรับปรุง, ส่วนวัด, เครื่องเย็นออก, ท่อ corrugated, และท่อเชื่อม.และกระเป๋าเย็นไอ้ไอ้ไอ้ไอ้ไอ้ไอ้ไอ, และการเชื่อมโยงถูกทําขึ้นด้วย flange ปล่อย ท่อหลอดอื่น ๆ ถูกทําจาก 304 ท่อเหล็กไร้ขัดและ welded ด้วย flanges มีการวัดอุณหภูมิ 8 จุด, การวัดความดัน static,และเชื่อมต่อการวัดความดันทั้งหมดจัดเรียงตามระยะรอบบนส่วนการวัดเครื่องเชื่อมใช้ปีกในการระบายความร้อน เพื่อให้ความร้อนของที่นั่งเซ็นเซอร์ไม่เกิน 70 oCการขยายความร้อนและการหดตัวของท่อท่อถูกดูดซึมโดยท่อ corrugatedสายท่อนํามาใช้โครงสร้างอุปกรณ์ปิดประกอบด้วยสามชั้นของ 304 ชุดสแตนเลสสําหรับอุปกรณ์ปิด

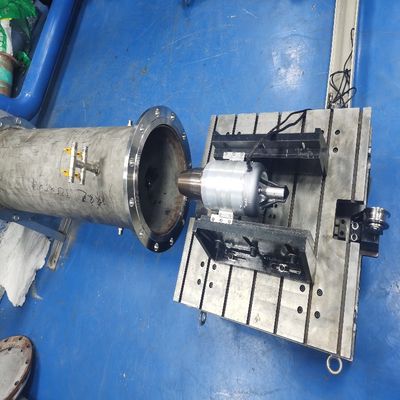

ท่อบรรจุอากาศ
ท่อวัดน้ําเข้าเครื่องยนต์ใช้ในการวัดความดันรวม ความดันสถิติ อุณหภูมิรวม และปริมาตรอื่น ๆ ของน้ําเข้าเครื่องยนต์กว้างของส่วนวัดนี้คือ DN150, และอัตราการไหลสูงสุดต่ํากว่า 20m/s
ท่อวัดน้ําเข้าเครื่องใช้ช่องเปิดผนังสําหรับวัดแรงดันสแตตติก, โซนด์สําหรับวัดแรงดันรวม, และหมวกอุณหภูมิรวมสําหรับวัดอุณหภูมิรวมหัวการวัดอุณหภูมิรวมและวงจรการวัดความดันโซนถูกจัดวางในวิธีการระยะ.
การเชื่อมต่อของท่อวัดการดูดของเครื่องยนต์ต้องการท่อเชื่อมปรับ สําหรับการทดสอบเครื่องยนต์ที่แตกต่างกันดังนั้นท่อเชื่อมปรับสําหรับการทดสอบเครื่องยนต์ที่แตกต่างกัน ก็แตกต่างกันและต้องถูกทําพิเศษ.
โปรไฟล์บริษัท
บริษัท ซีลอง อินเทลเจนท์ เทคโนโลยี (ลูยาง) จํากัด เป็นบริษัทเทคโนโลยีสูง ที่เชี่ยวชาญในด้านการวัดเครื่องมือ การควบคุม การออกแบบ การผลิตและบริการขายสําหรับระบบวิศวกรรมพลังงานในสาขาต่างๆ เช่น การบินอวกาศ, รถยนต์, และพลังงานใหม่; บริษัทตั้งอยู่ในเมือง Luoyang ที่สวยงาม
ซีลองเชี่ยวชาญในด้านการวิจัยและพัฒนา การผลิต และบริการอุปกรณ์ทดสอบสําหรับมอเตอร์พลังงานใหม่ ระบบพลังงานไฮบริด เครื่องยนต์ เครื่องส่งและอื่นๆผลิตภัณฑ์หลัก ๆ ประกอบด้วย เครื่องวัดไฟฟ้า, ระบบการวัดและควบคุม, การจําหน่ายพลังงาน DC, และระบบการรับประกันสภาพดําเนินการตามปรัชญาทางธุรกิจของการอยู่รอดและการพัฒนาบริการที่มีคุณภาพ, ให้ผู้ใช้บริการกับหลากหลายประเภทของการวัดและการควบคุมพลังงานวิศวกรรมในสาขาต่างๆ
ปรัชญาการออกแบบที่ทันสมัยของซีลุง และประสบการณ์ในอุตสาหกรรมที่รวย ทําให้บริษัทมีข้อดีทางเทคโนโลยีเหนือผู้แข่งขันในอุตสาหกรรมเดียวกันและผลิตภัณฑ์ของบริษัท สามารถตอบสนองความต้องการของตลาดได้ดีขึ้นซีลองมีความกล้าหาญในการนวัตกรรม ในขณะที่ให้ความสําคัญกับความก้าวหน้าทางเทคโนโลยีและการพัฒนาของตัวเองมันได้สร้างความสัมพันธ์การร่วมมือระยะยาวและลึกซึ้งกับสถาบันวิจัยหลายแห่งในประเทศ เช่น มหาวิทยาลัย Tsinghua และมหาวิทยาลัย Shandong. ได้ผ่านการรับรอง CE, การรับรองระบบคุณภาพ ISO9001, การรับรองธุรกิจระดับ AAA, ได้รับสิบกว่าสิบสิทธิบัตรประดิษฐ์, และสิทธิบัตรโปรแกรมสอง.มันได้ให้อุปกรณ์และบริการมืออาชีพกับผู้ใช้มากกว่าร้อยคน ทั้งในประเทศและต่างประเทศ, บริษัทได้รับความไว้วางใจจากลูกค้าในประเทศและต่างประเทศ ด้วยผลิตภัณฑ์ที่มีประหยัดและบริการที่มีคุณภาพสูง และได้สร้างความร่วมมือทางกลยุทธ์ในระยะยาว
บริษัทนี้ยึดมั่นในปรัชญาธุรกิจของ "การนํานวัตกรรมทางเทคโนโลยีเป็นภารกิจและการบริการที่มีคุณภาพเป็นจุดประสงค์"ยิ่งกว่าระดับที่ก้าวหน้าในอุตสาหกรรมเดียวกันการบูรณาการในโลก การวัดและควบคุมอนาคต และการสร้างผลิตภัณฑ์ที่มีคุณภาพสูง เพื่อให้ลูกค้ามีผลิตภัณฑ์และบริการที่มีความฉลาดสูง ความละเอียด ความเร็วความน่าเชื่อถือ, และมูลค่าเพิ่ม
พนักงานทั้งหมดของ บริษัท ซีลอง อินเทลเจนต์ เทคโนโลยี (ลูยาง) จํากัด ยินดีต้อนรับการร่วมมืออย่างซื่อสัตย์จากลูกค้าในประเทศและต่างประเทศ และทํางานร่วมกันเพื่ออนาคตและการพัฒนาร่วมกัน
ใบรับรองบริษัท
การบรรจุและการขนส่ง
FAQ
Q: จํานวนการสั่งซื้อขั้นต่ําสําหรับการร่วมมือของเราคืออะไร?
A: เราสนับสนุนการสั่งซื้อเล็ก 1 pcs สําหรับสินค้าสต็อค
Q: ผมสามารถเรียนรู้เพิ่มเติมเกี่ยวกับผลิตภัณฑ์ได้อย่างไร
ตอบ: กรุณาทิ้งอีเมลของคุณและเราจะส่งหนังสือตัวอย่างอิเล็กทรอนิกส์ของคุณ
คําถาม: ระยะเวลาในการชําระเงินของคุณคืออะไร?
A: ปกติ 40% T / T เงินฝาก, จ่ายเต็มก่อนการส่ง
คําถาม: เวลาในการจัดซื้อของผมเป็นเท่าไหร่?
ตอบ: ระยะการผลิตไดนาโมเมตร 6-8 สัปดาห์ ระยะการผลิตเซ็นเซอร์ 2-3 สัปดาห์ สินค้าอื่นๆ กรุณาติดต่อเรา
คําถาม: เราจะหาคําตอบโดยรวมของเตียงทดสอบได้อย่างไร?
ตอบ: โปรดทิ้งอีเมลของคุณไว้ ให้พนักงานเทคนิคของเรา ติดต่อคุณเกี่ยวกับแผนรายละเอียด
Q: ผมมาเยี่ยมโรงงานคุณได้มั้ย?
ตอบ: แน่นอน คุณ ตลอด เวลา ยินดีต้อนรับ ให้ ได้ มาเยี่ยม.
